Cuando intentamos hacer un hack en un dispositivo, o simplemente queremos actualizar la ROM en el caso por ejemplo de Android, puede suceder que tengamos un fallo en el suministro eléctrico durante dicha actualizacion, o simplemente falle la actualizacion o nos equivoquemos he intentemos cargar una ROM equivocada.
En todos estos casos es muy probable que se produzca un error conocido como brick, el cual deja inutilizado nuestro dispositivo, al borrarse o corromperse la nand que esta alojada en la memoria ROM, por lo que imposibilita a nuestro dispositivo para poder arrancar.

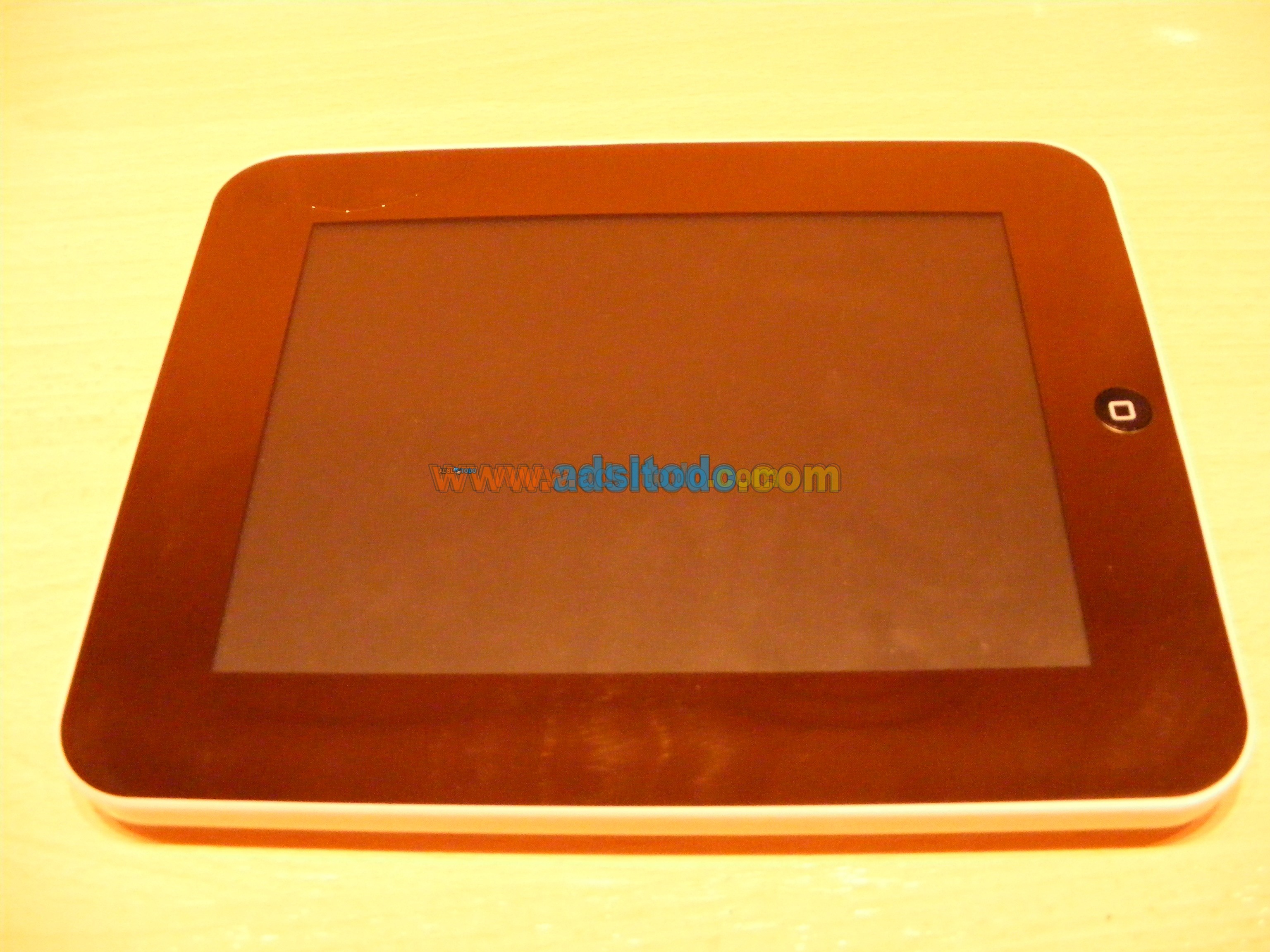

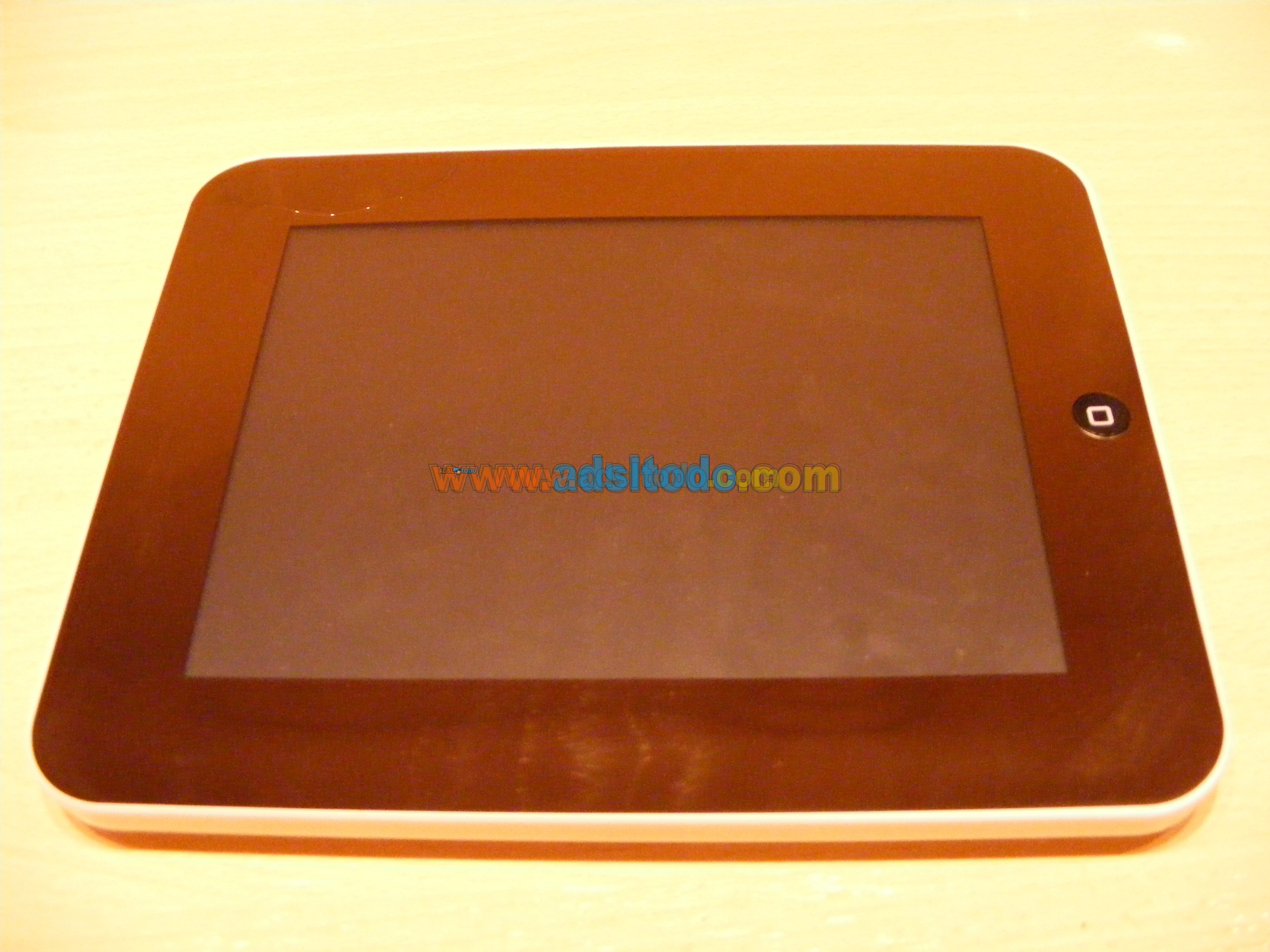

En este caso vamos a ver como solucionar esta circunstancia en un Tablet pc Eken M003 con sistema operativo Android Donut.

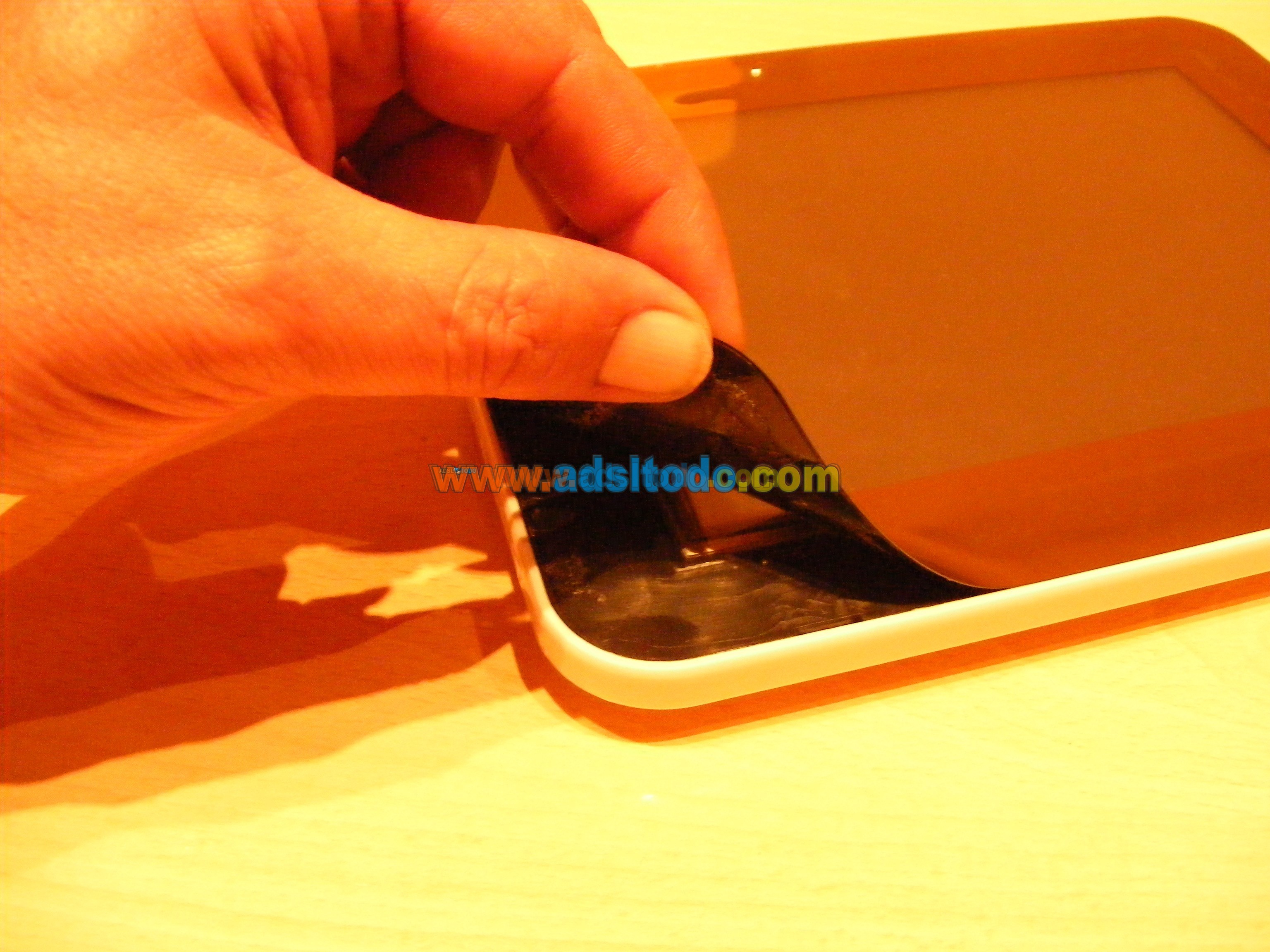

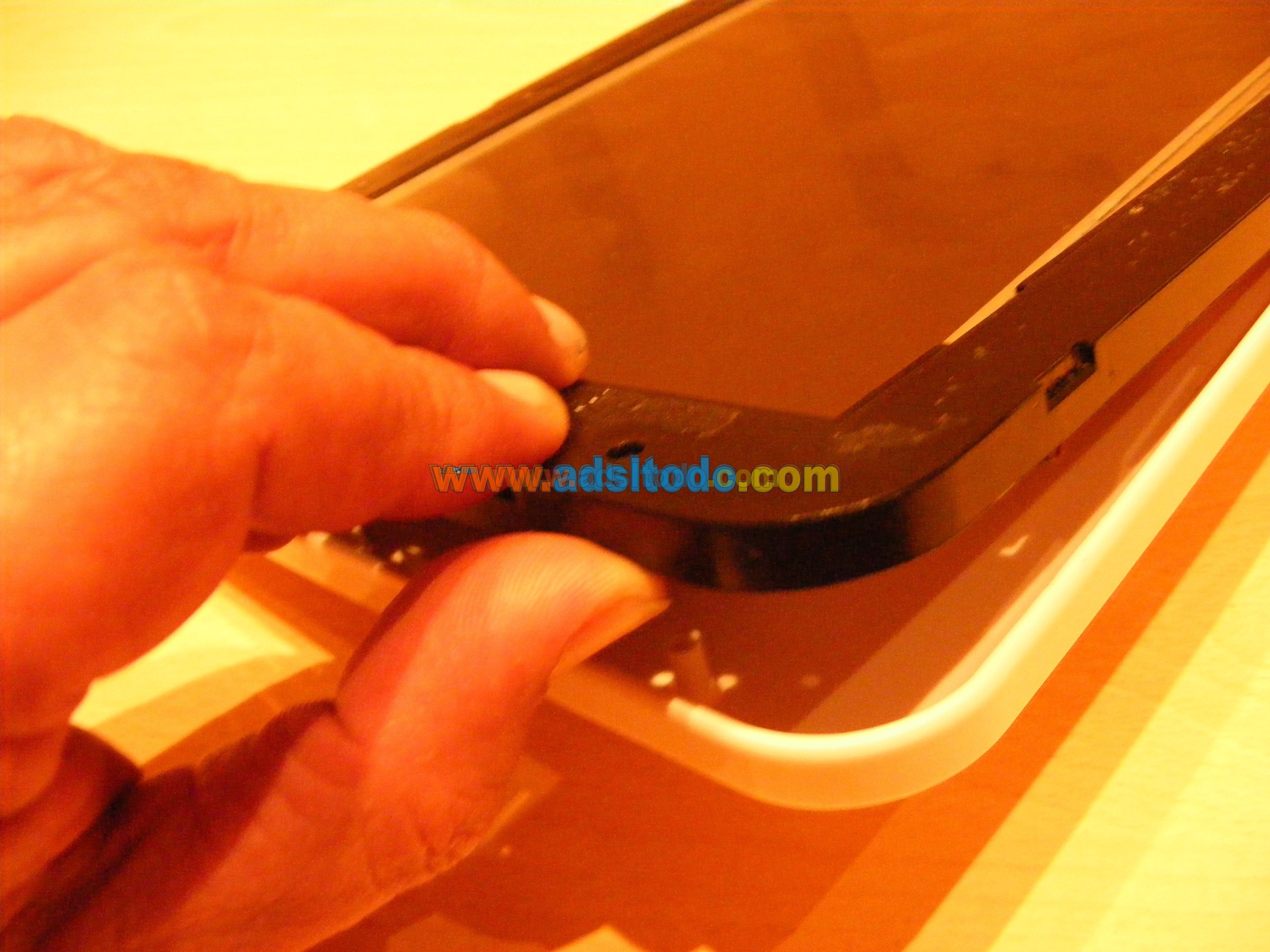

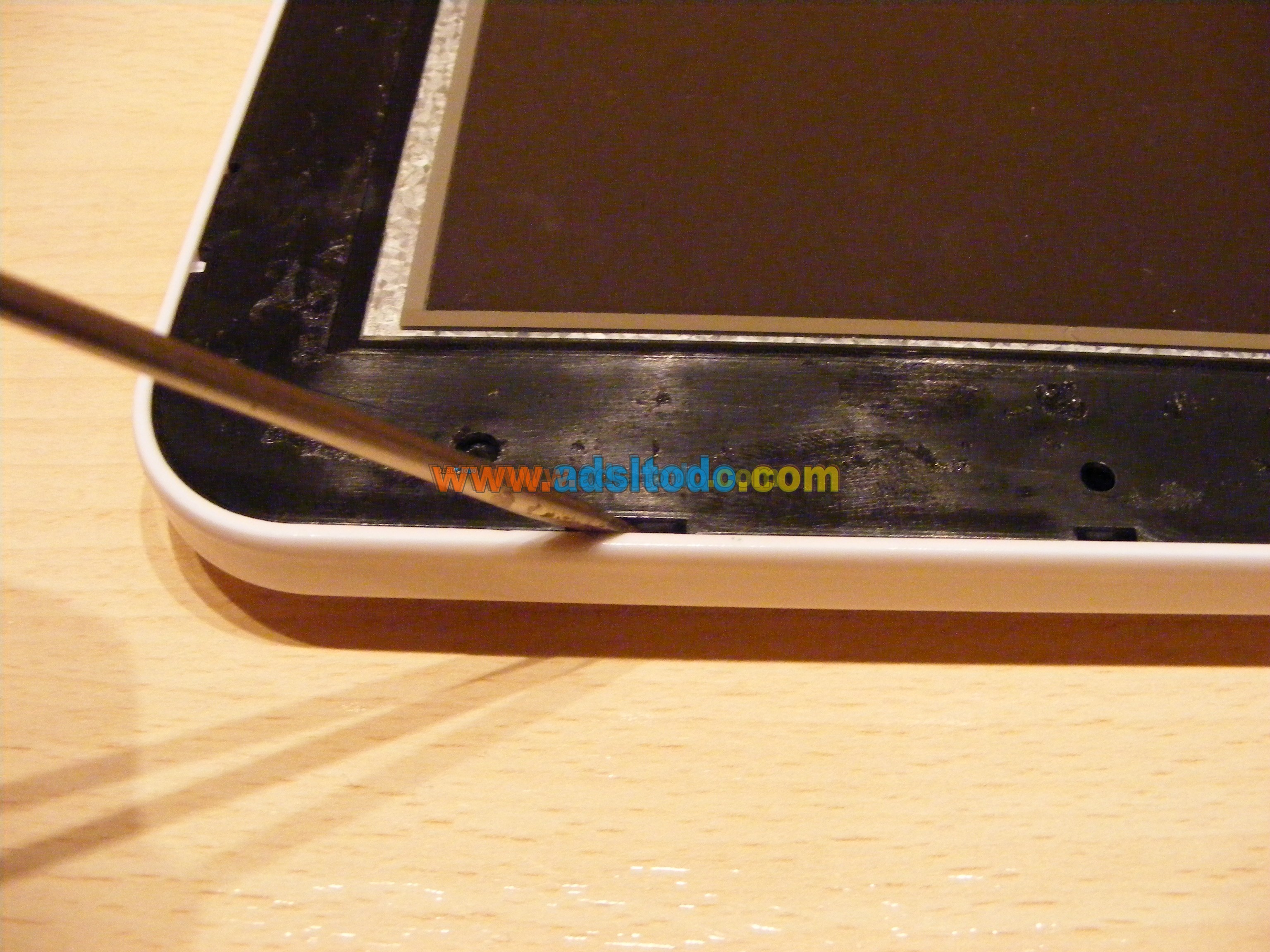

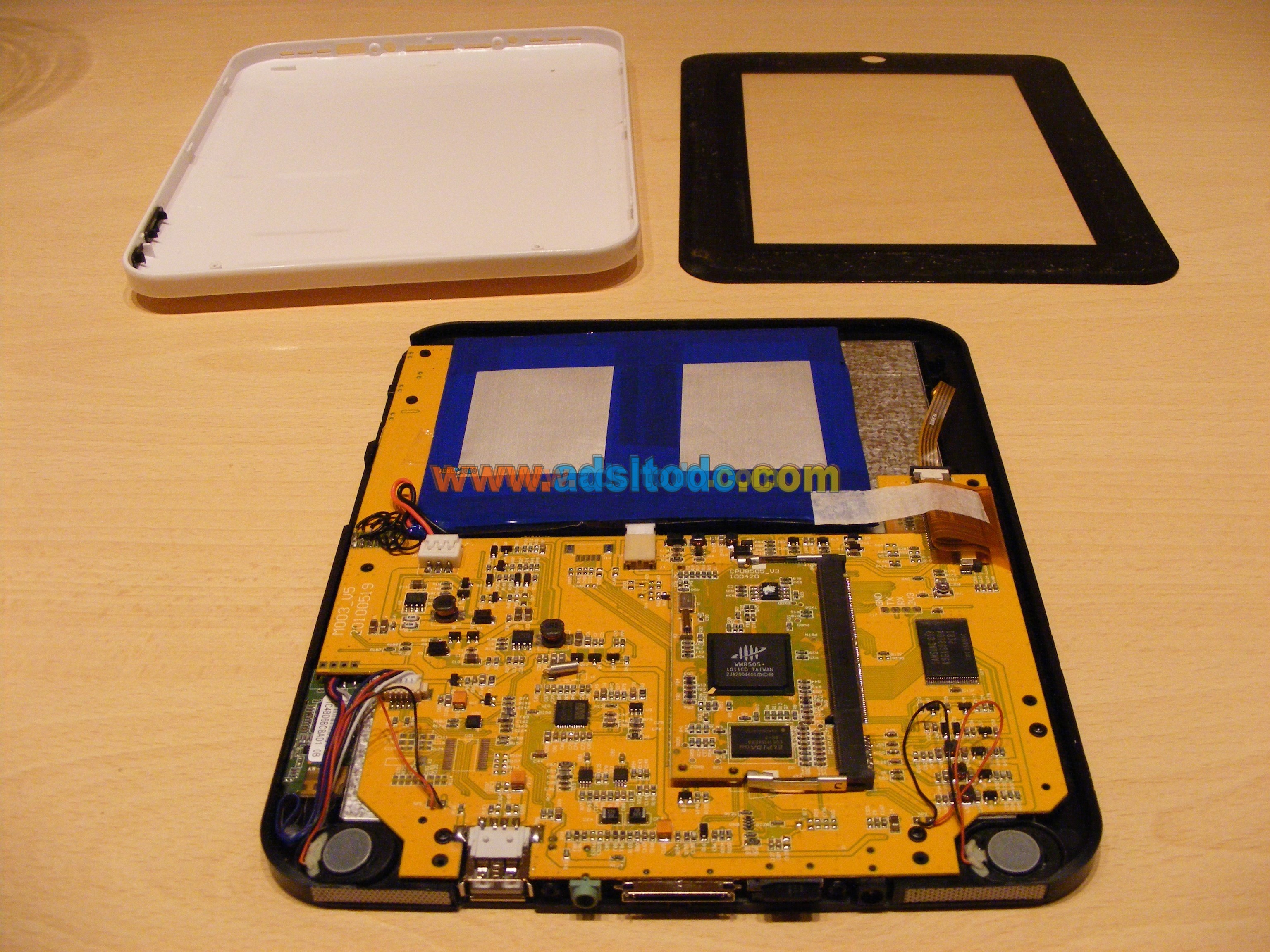

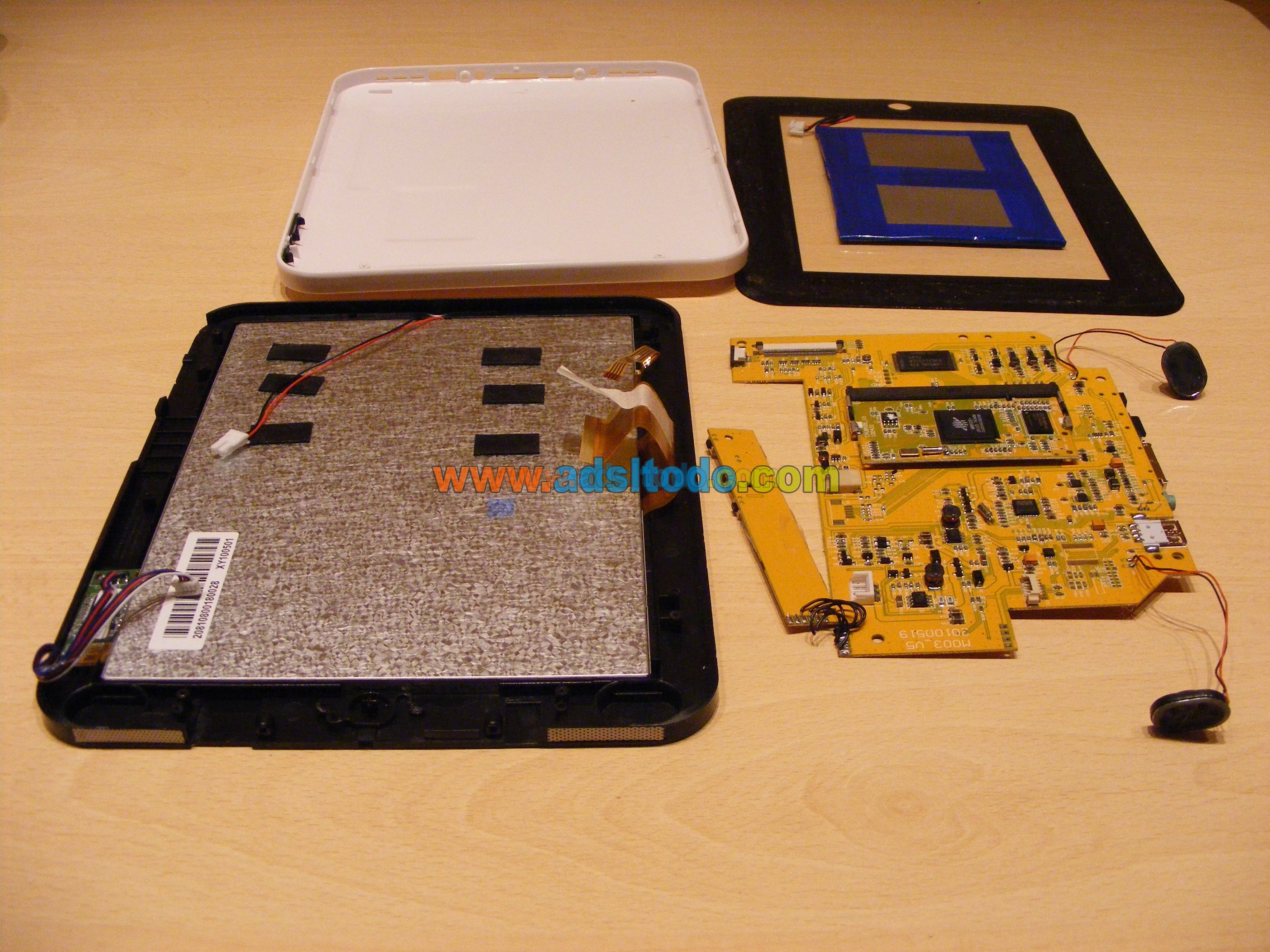

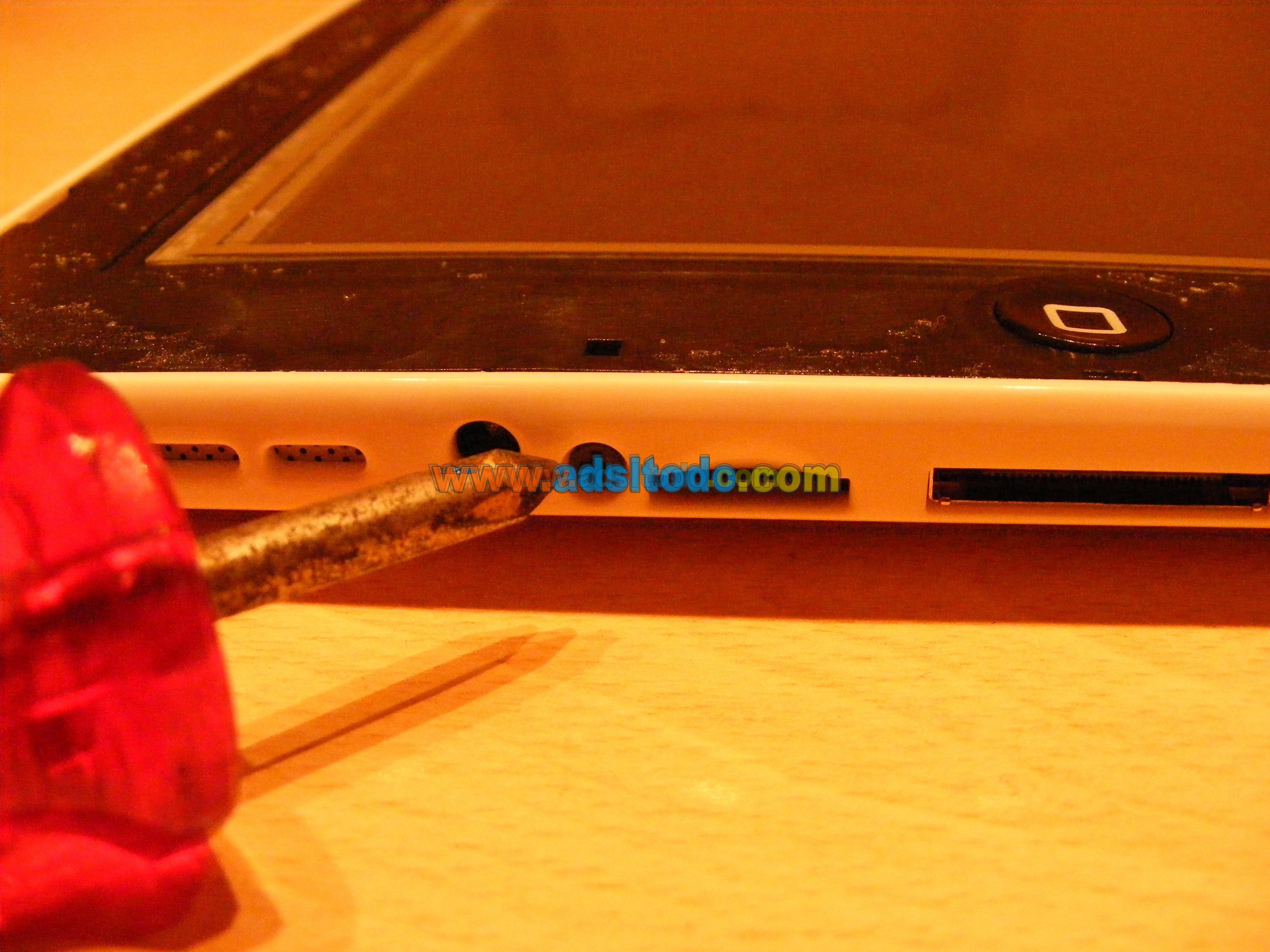

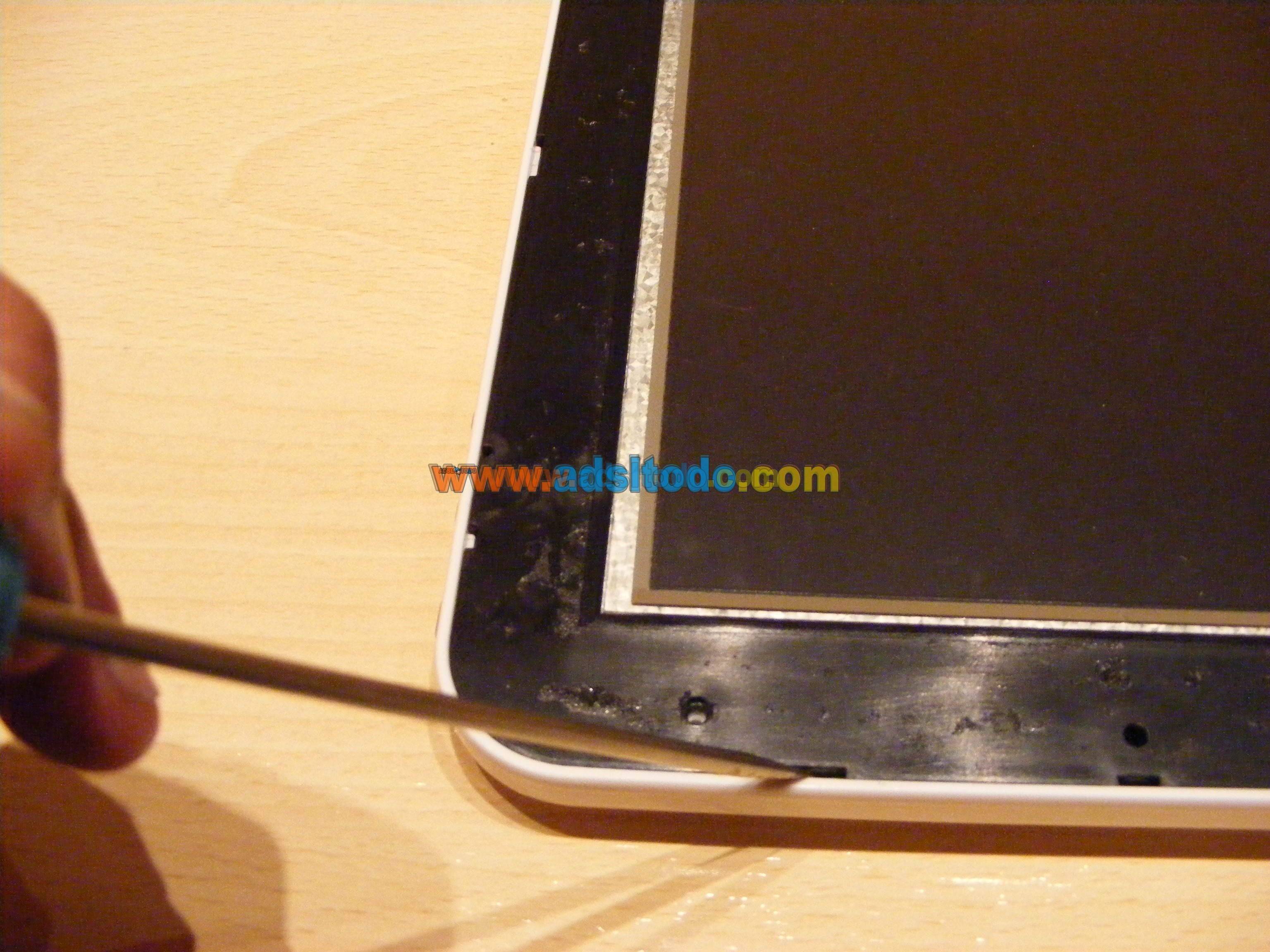

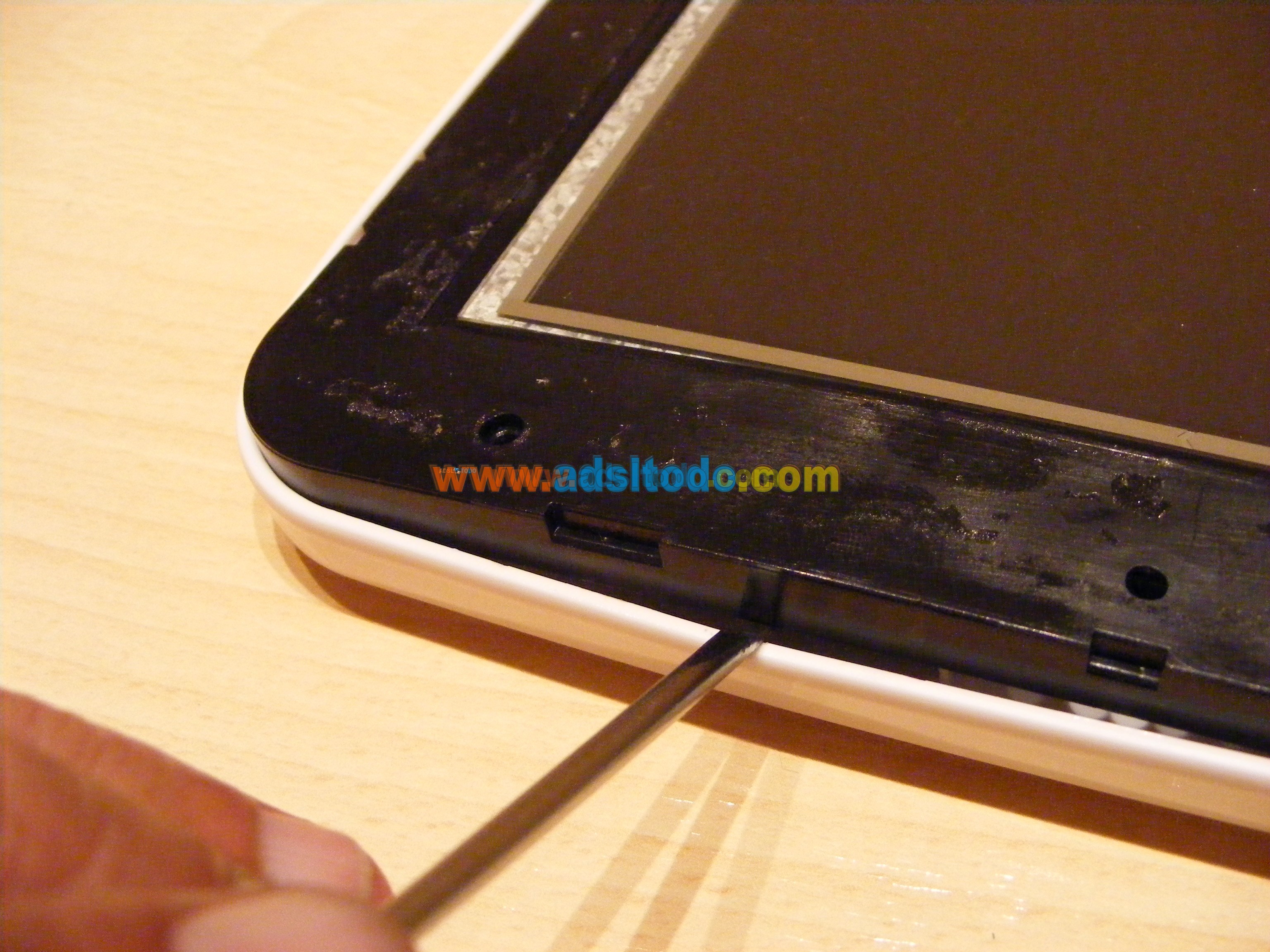

Para reparar el brick necesitaremos desmontar totalmente nuestra Eken M003.
Luego deberemos fabricar un Configurador SPI Flash ROM.

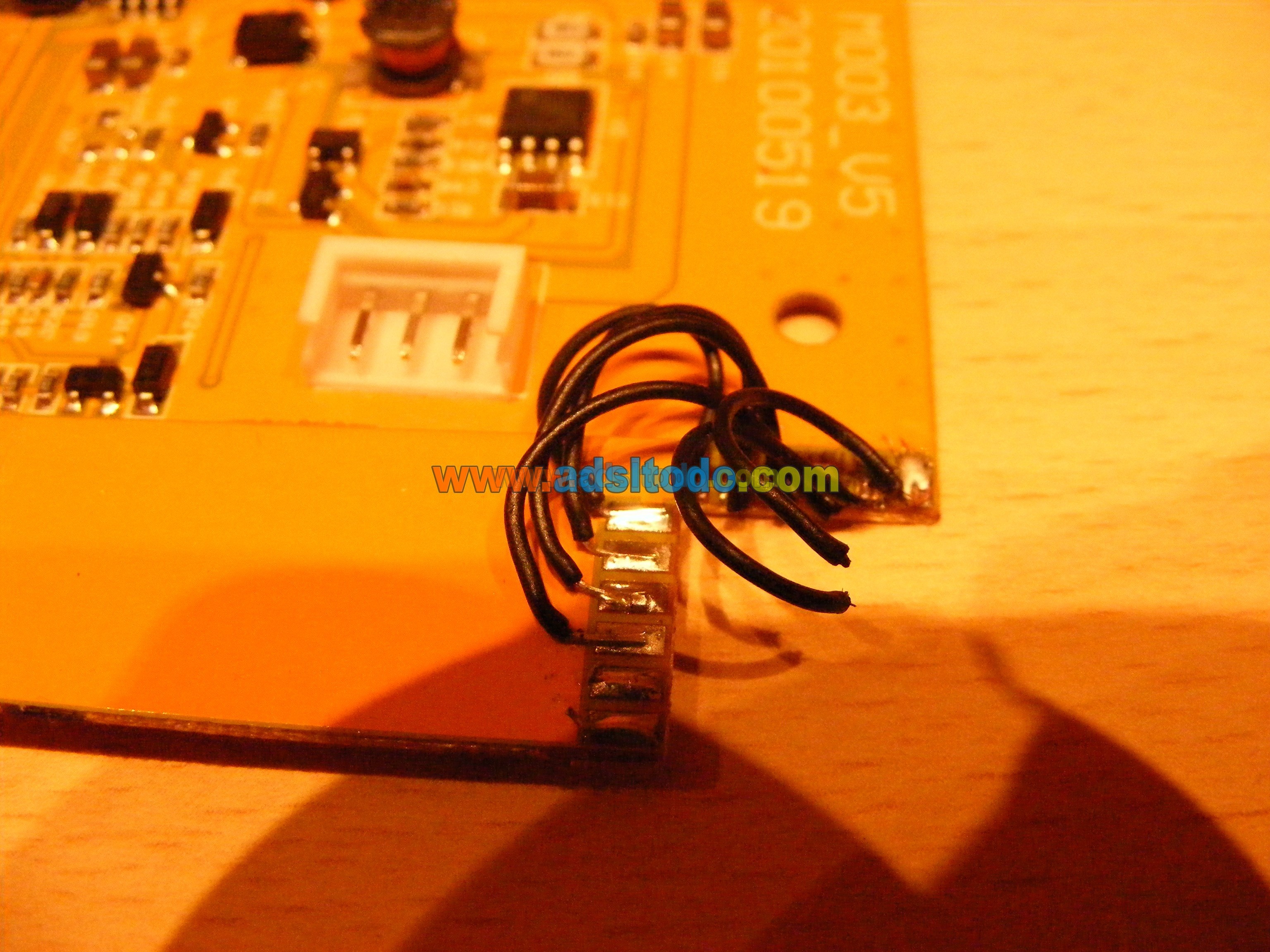

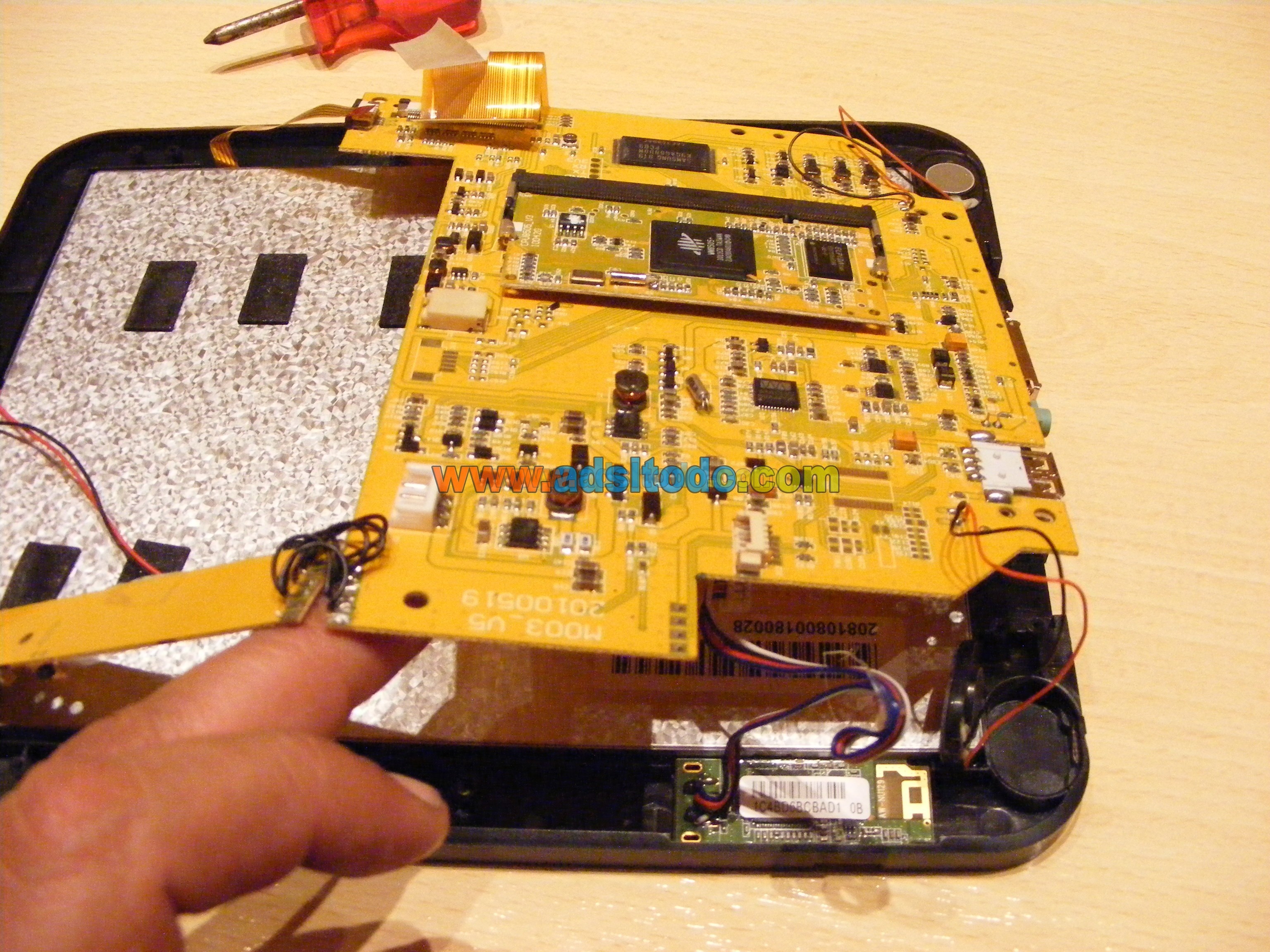

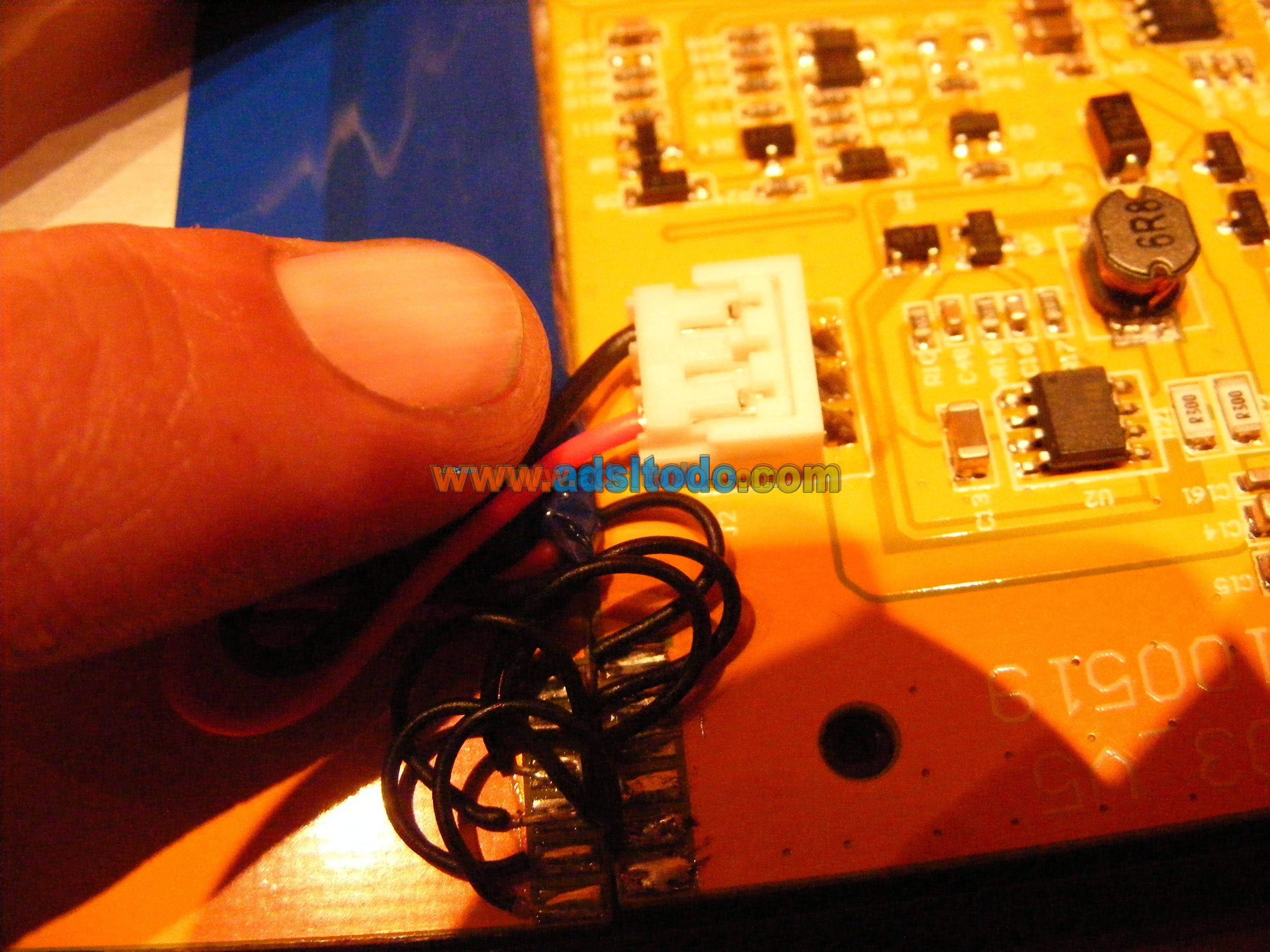

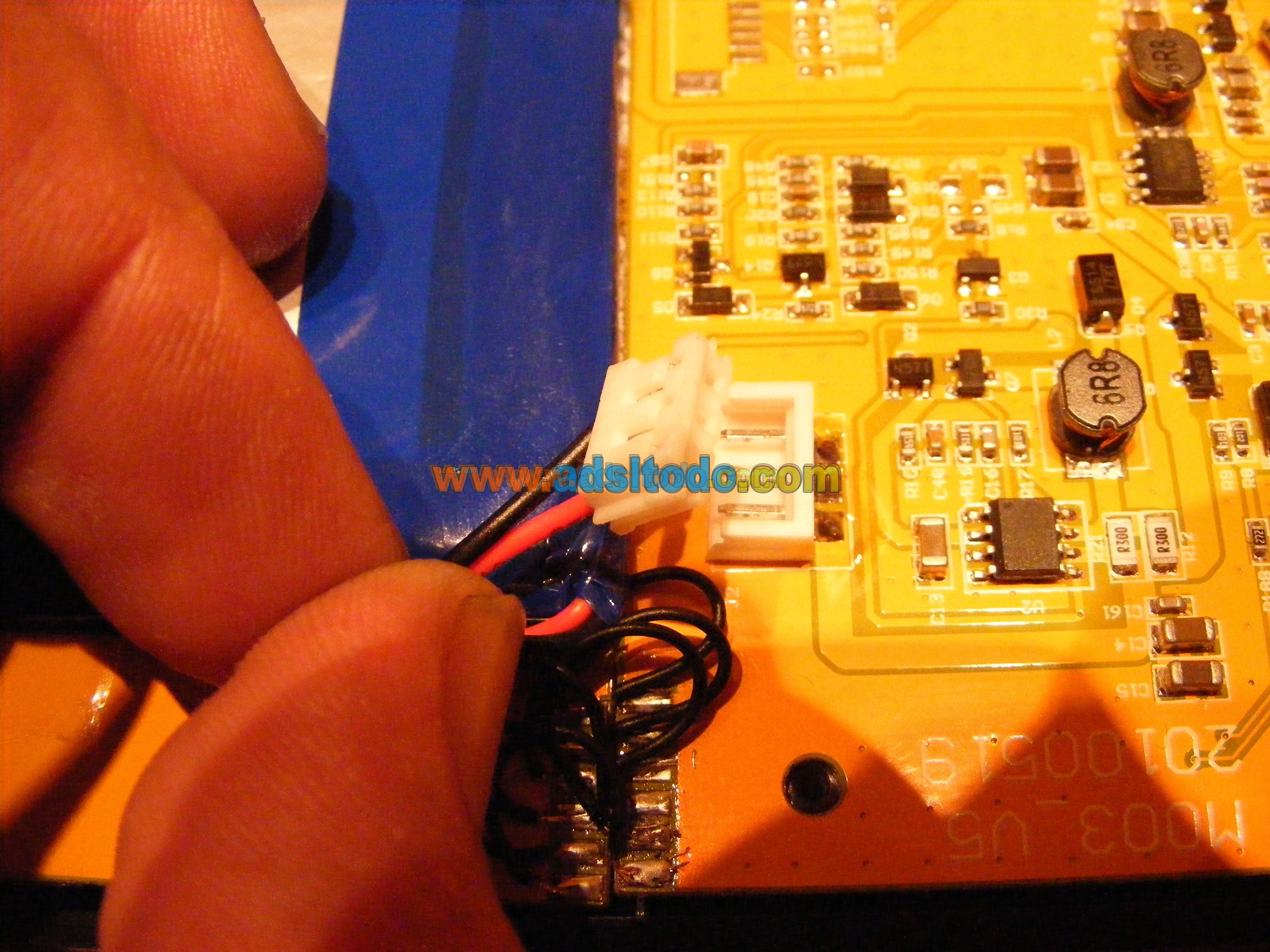

Y luego soldar los cables de conexion del configurador al chip SPI Flash ROM.

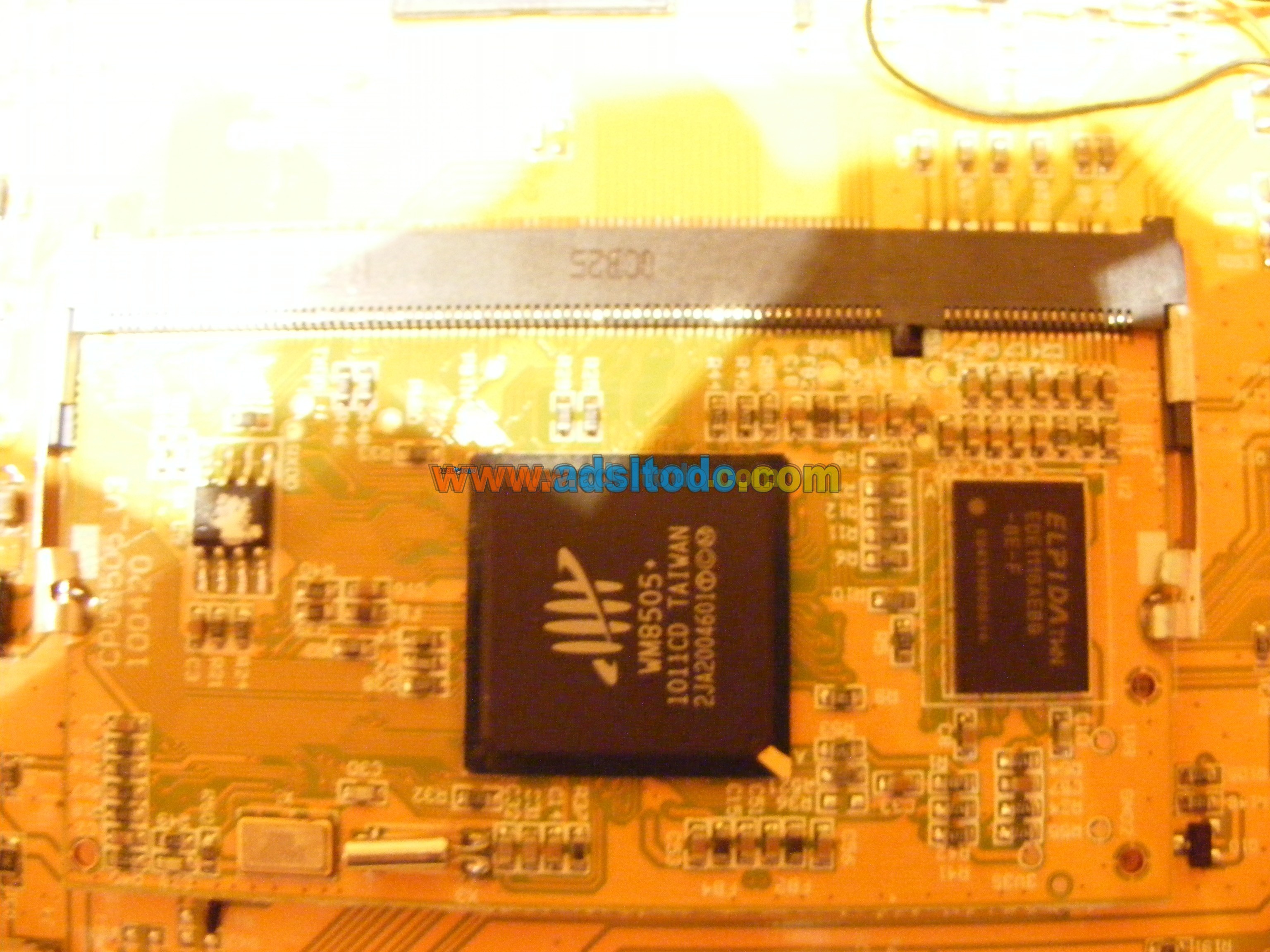

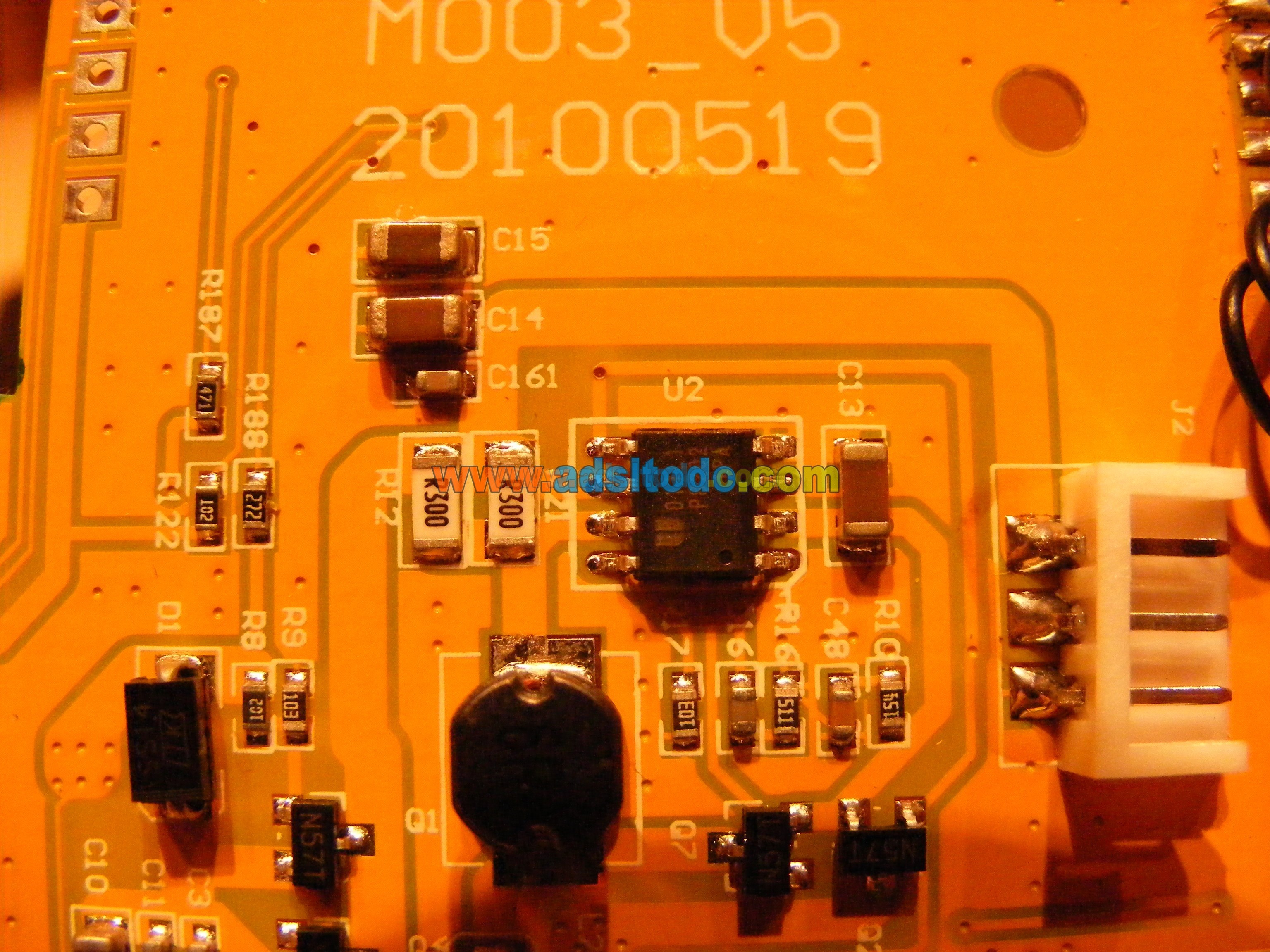

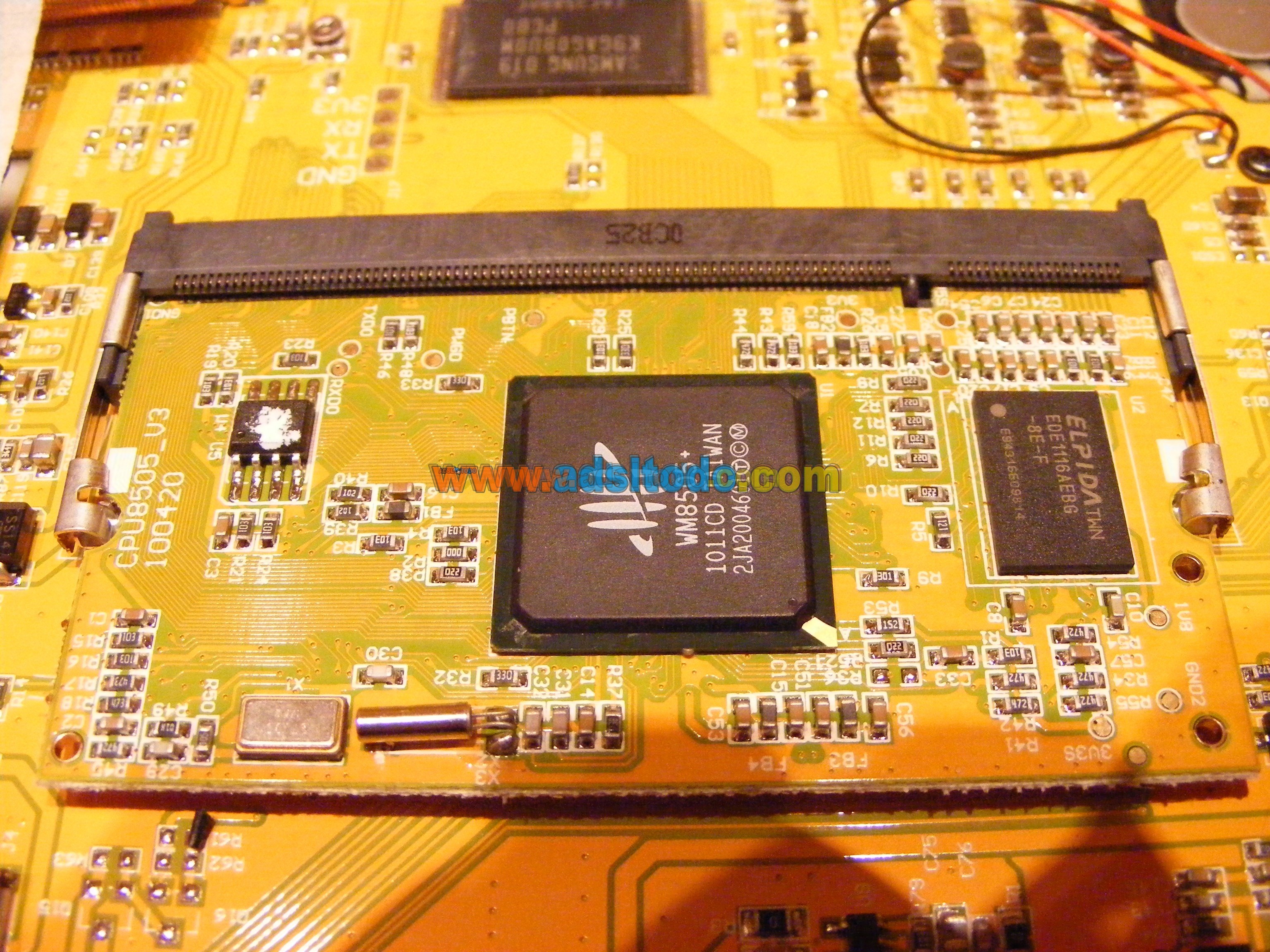

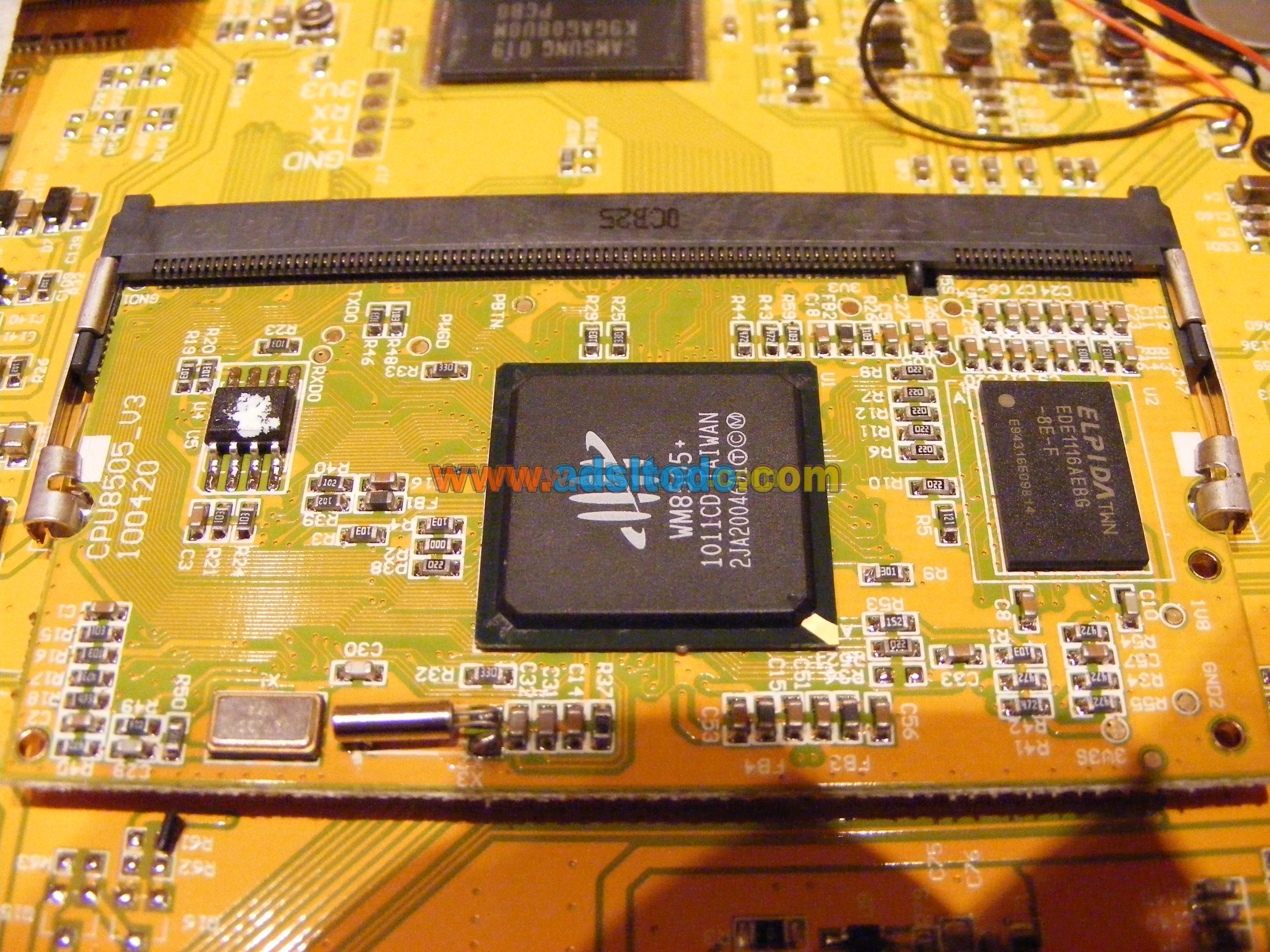

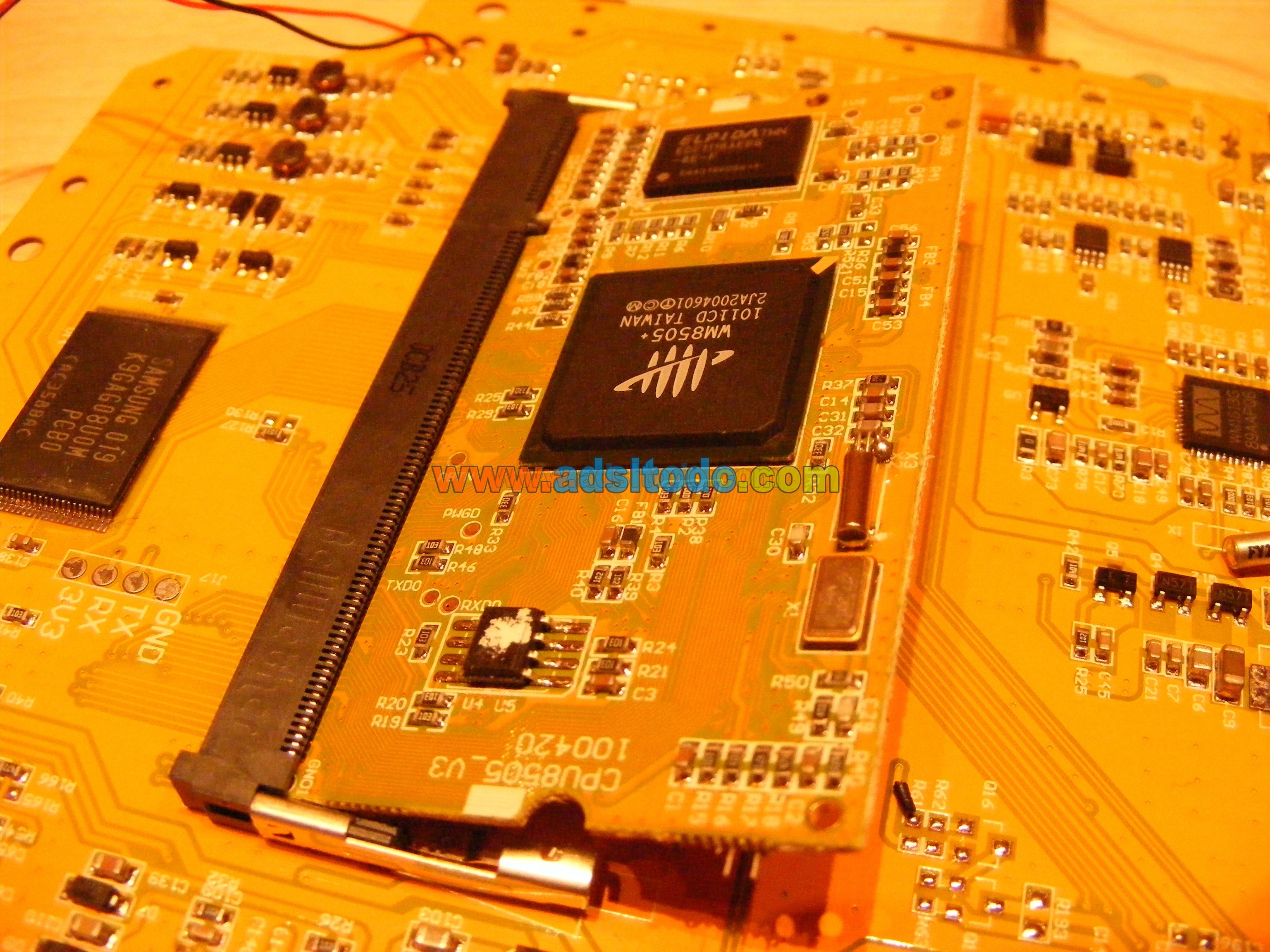

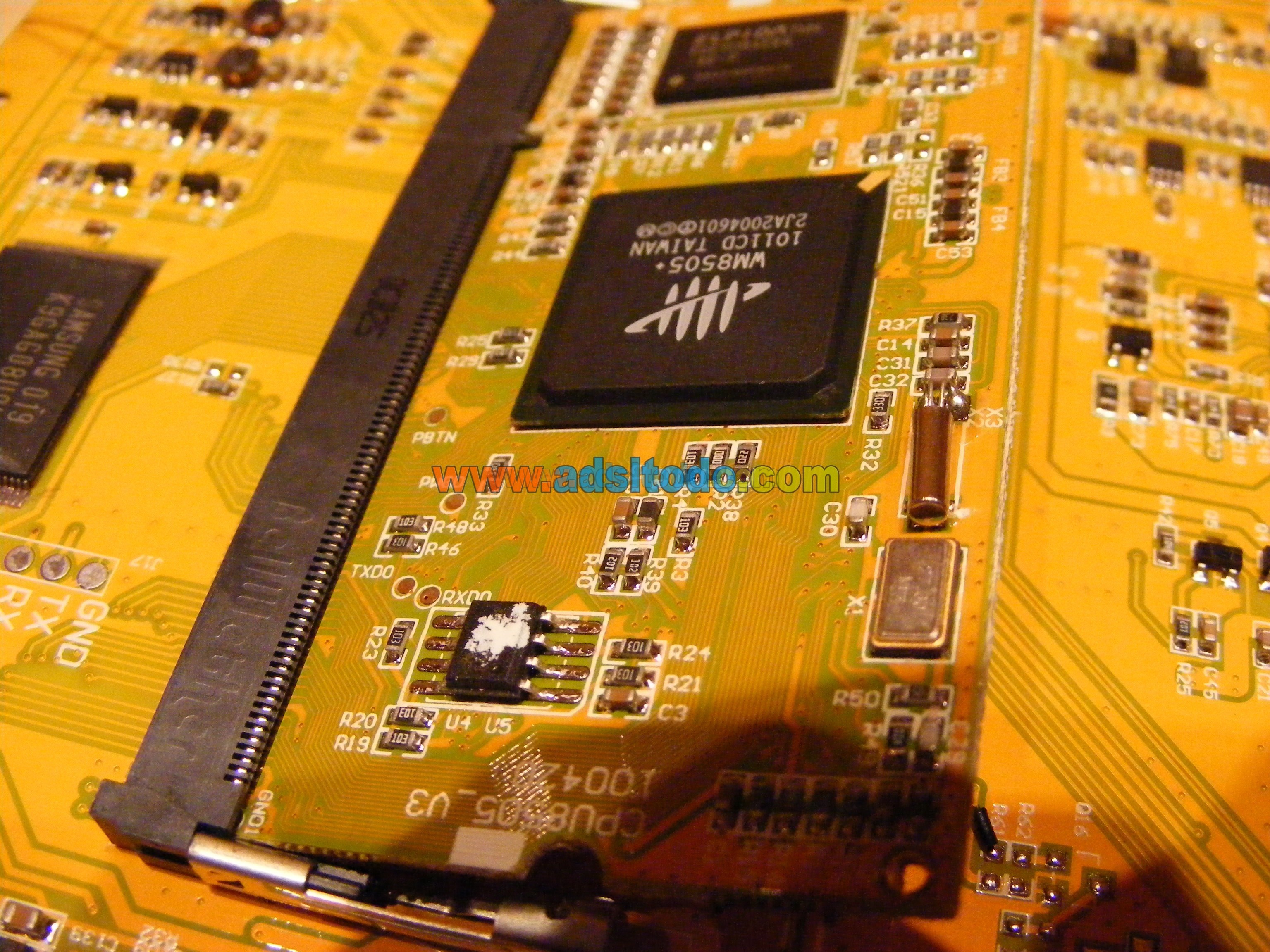

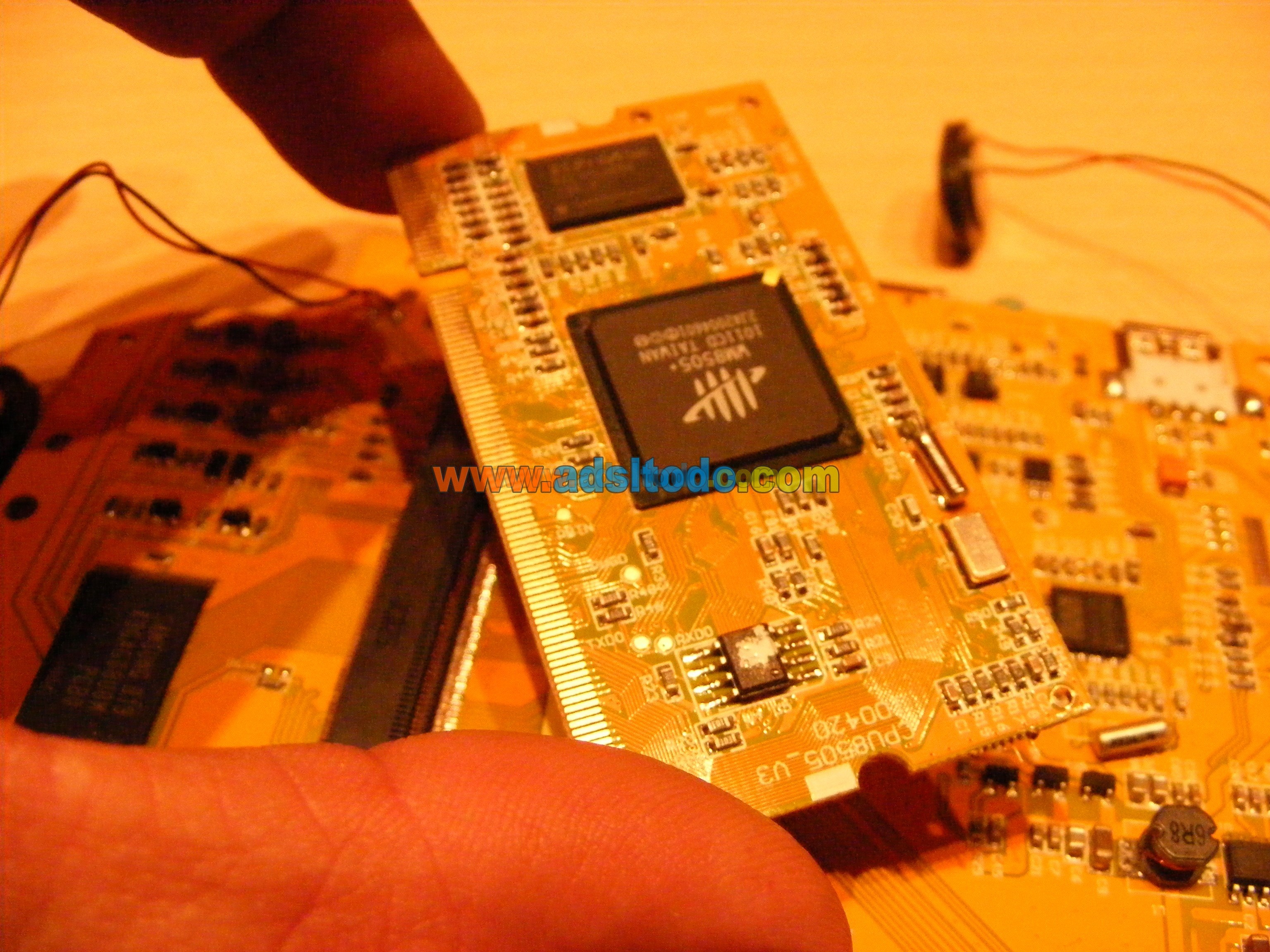

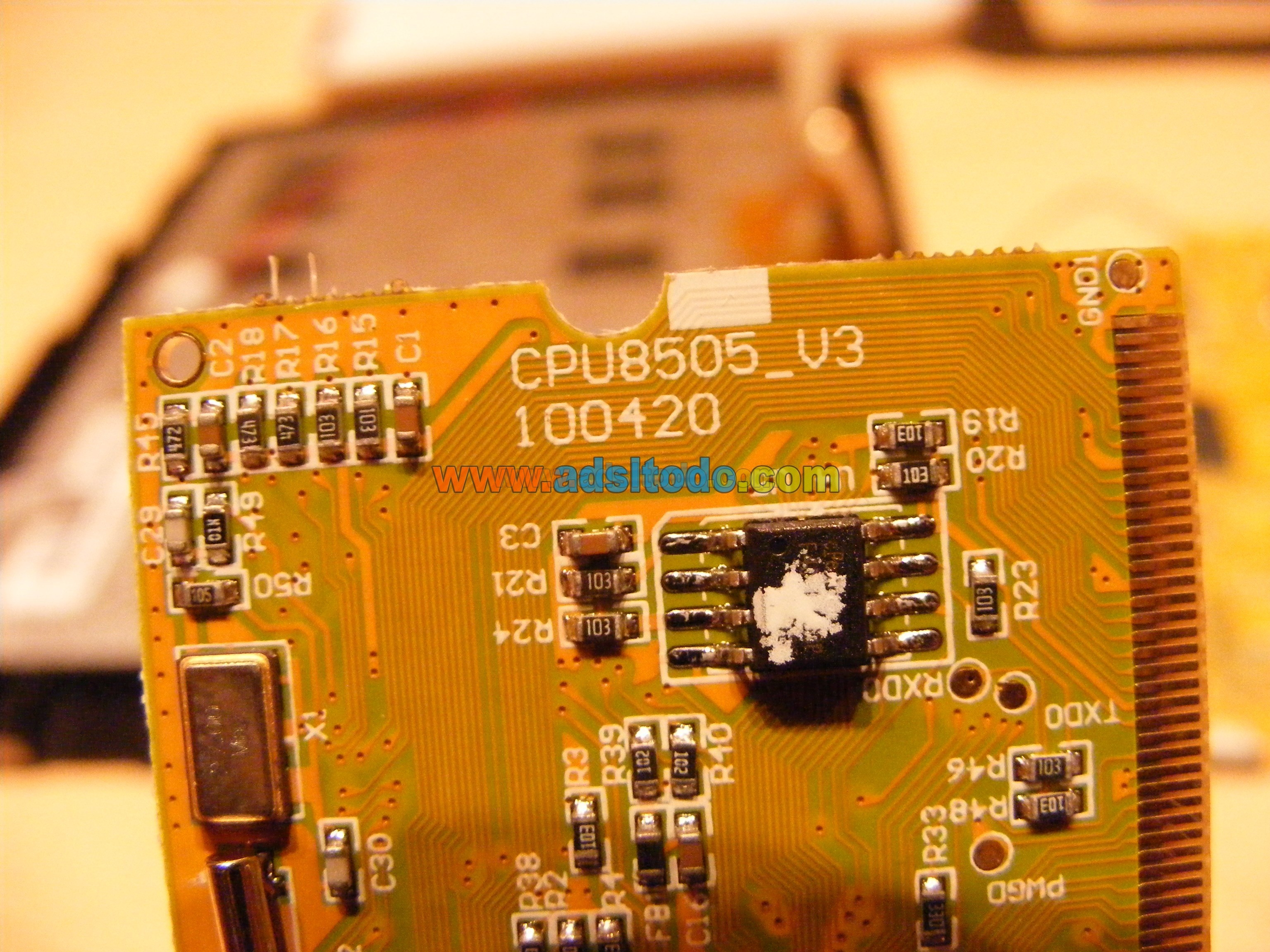

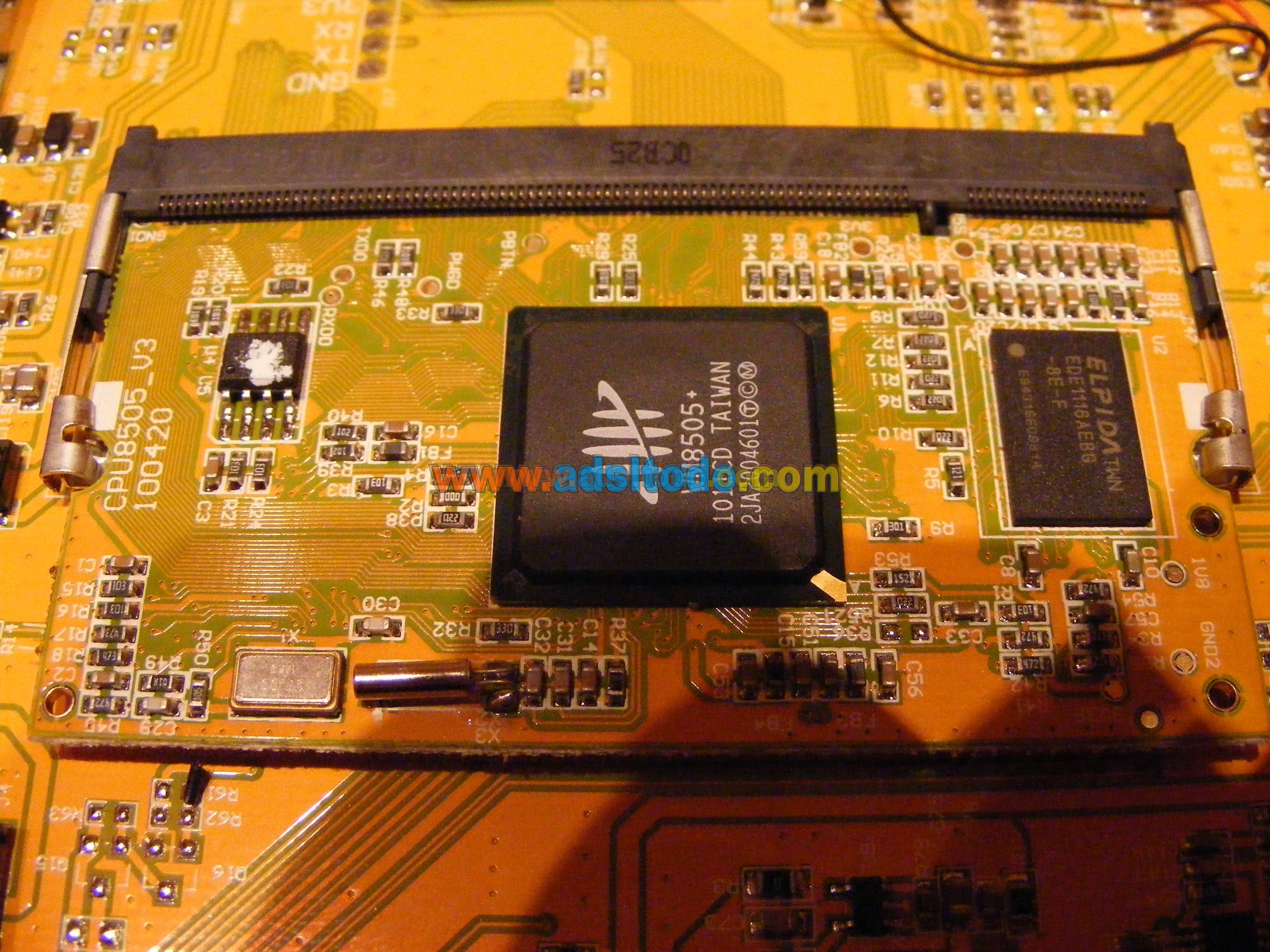

Necesitaremos reprogramar el chip EN25F40-100GCP de la Eken M003
Para conseguirlo, necesitaremos descargar el archivo 4Mb_spi_flash desde AQUI.
también necesitaremos descargar este configurador desde AQUI.

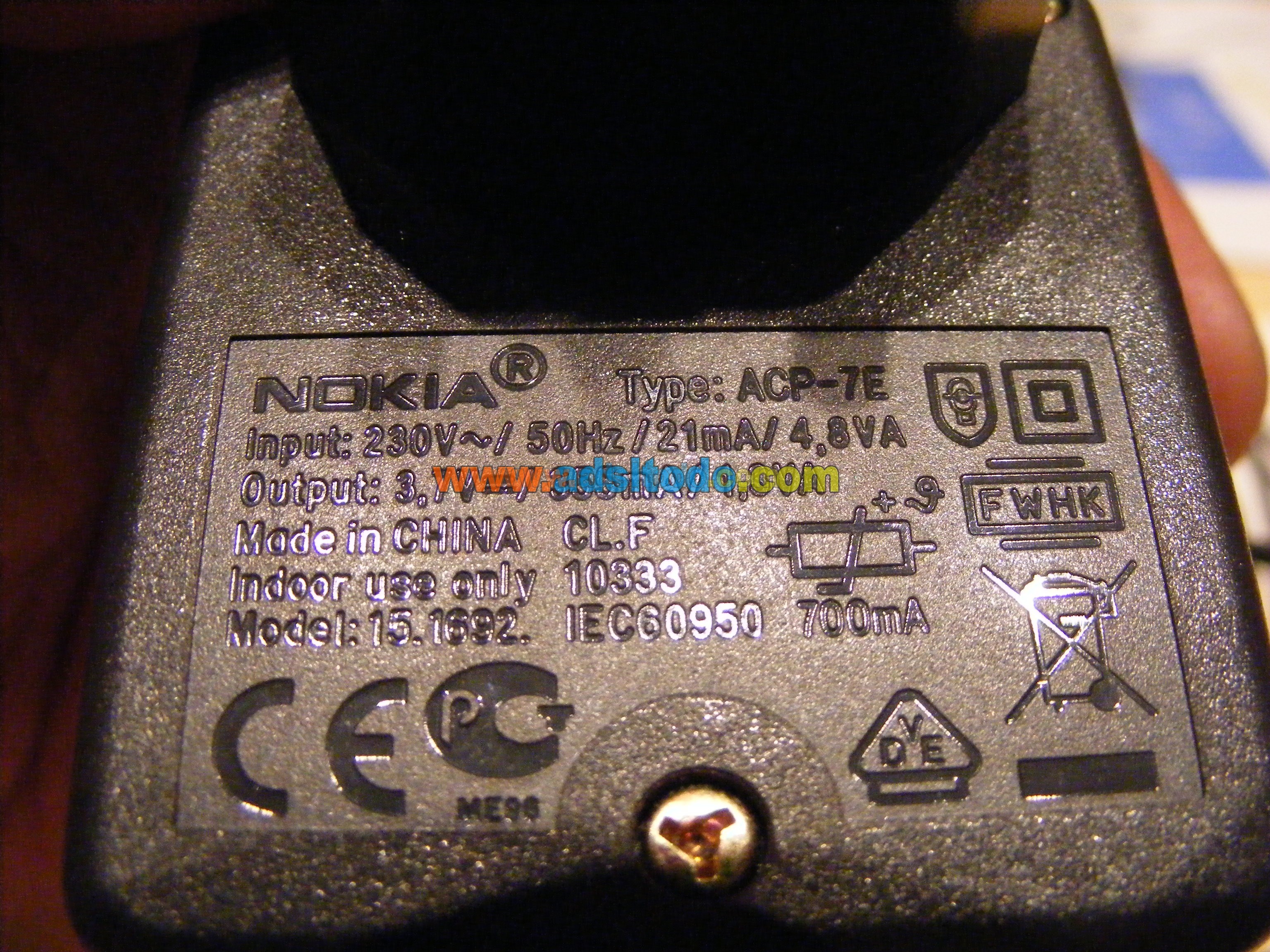

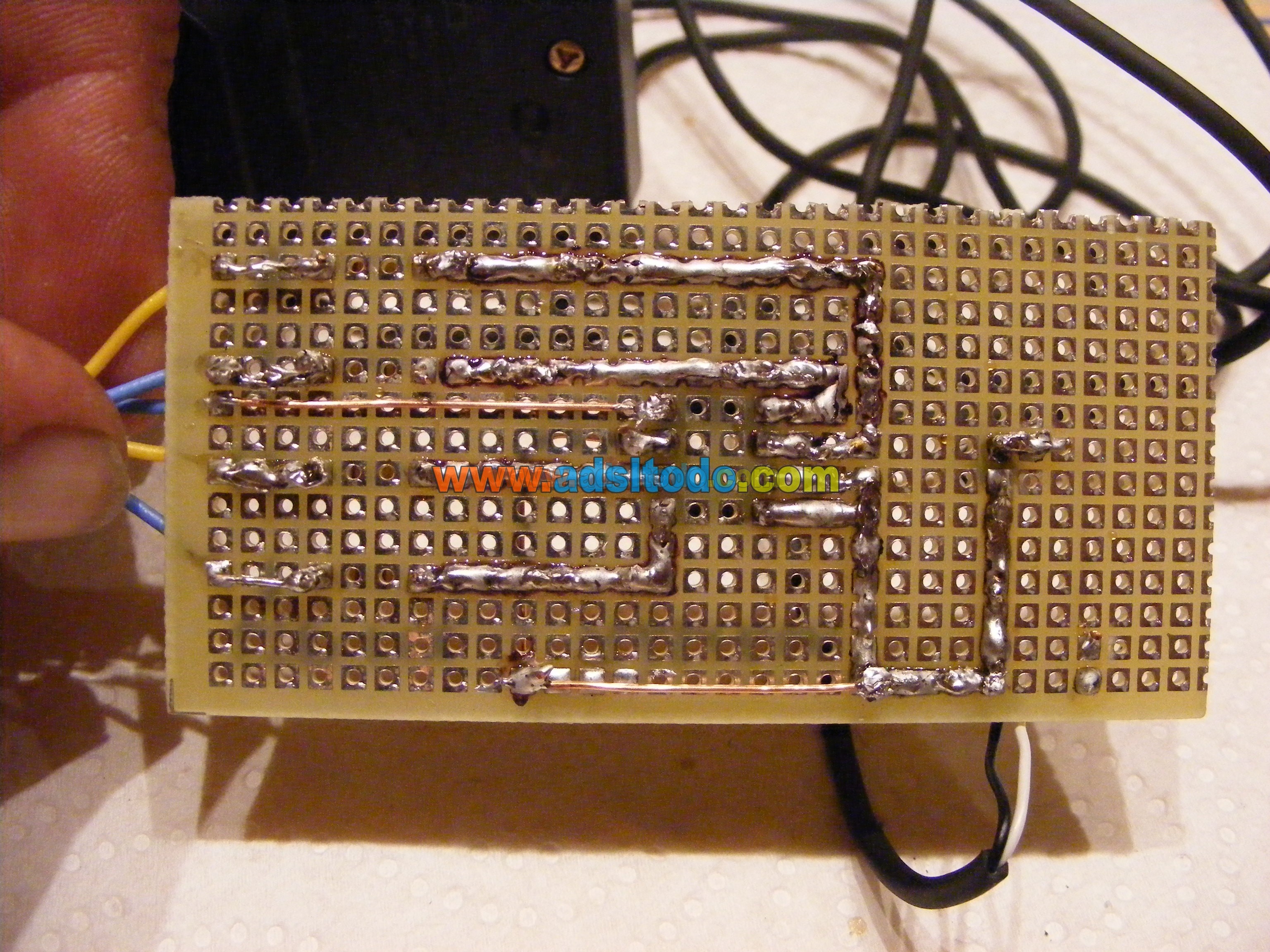

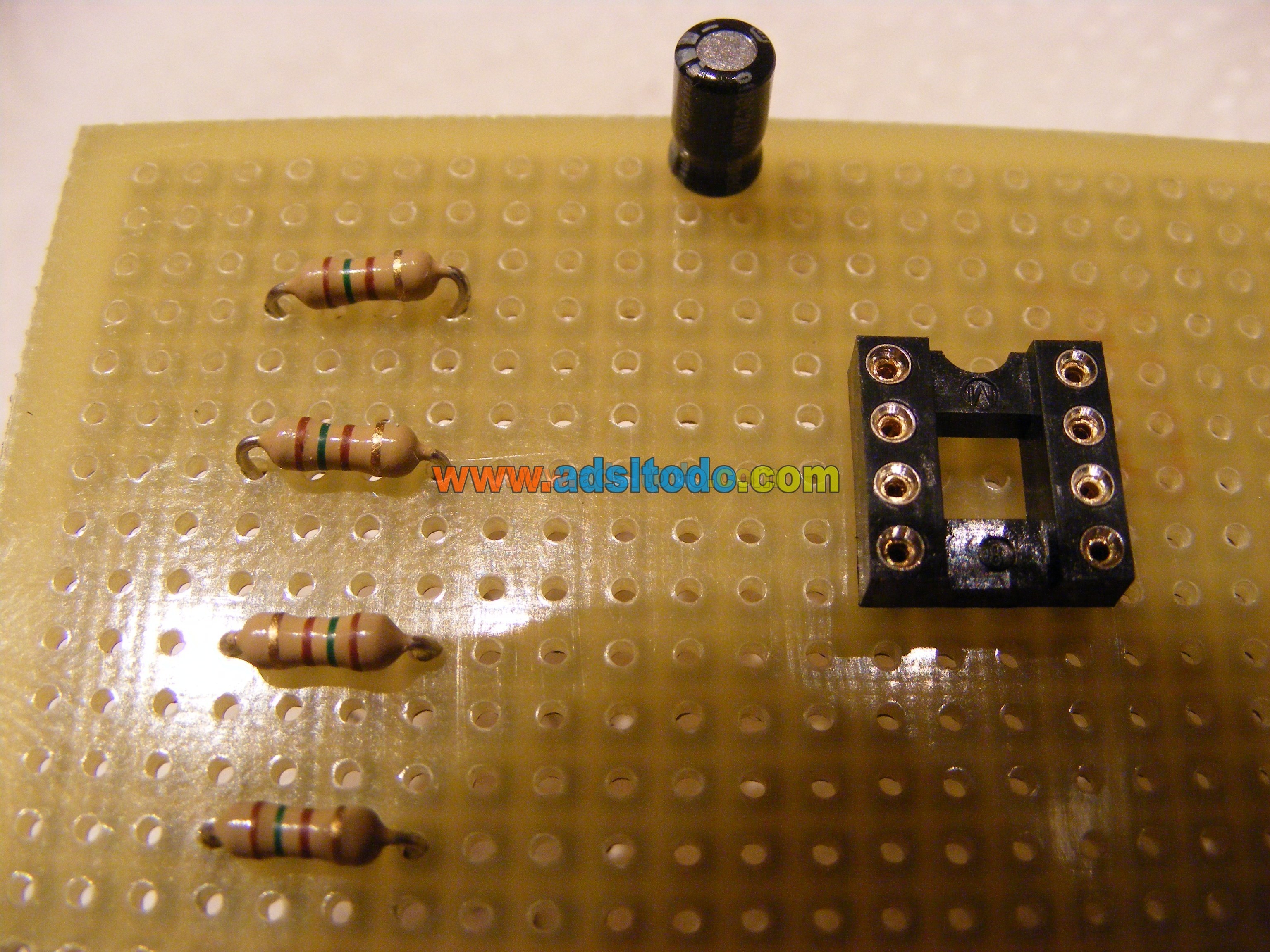

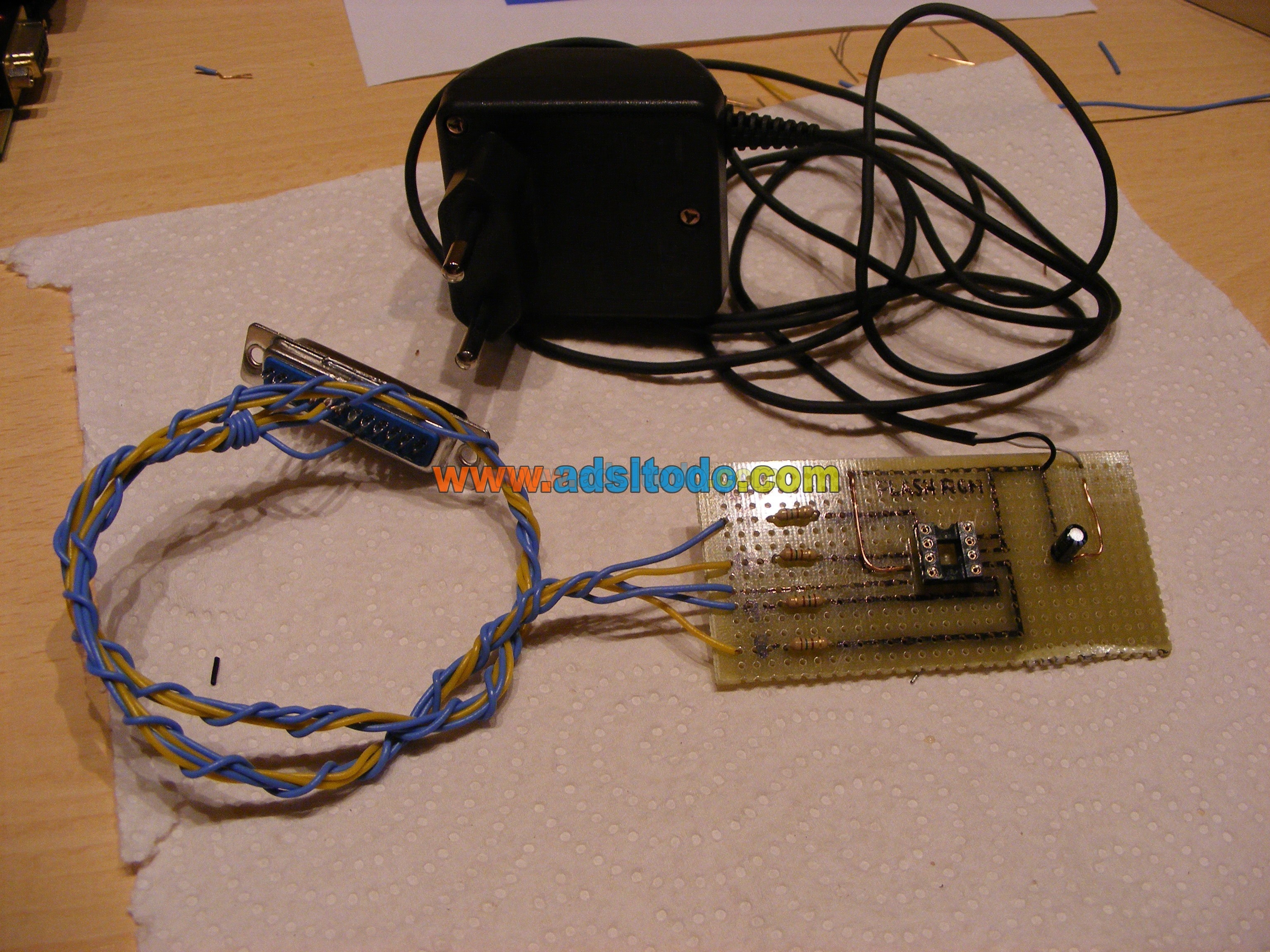

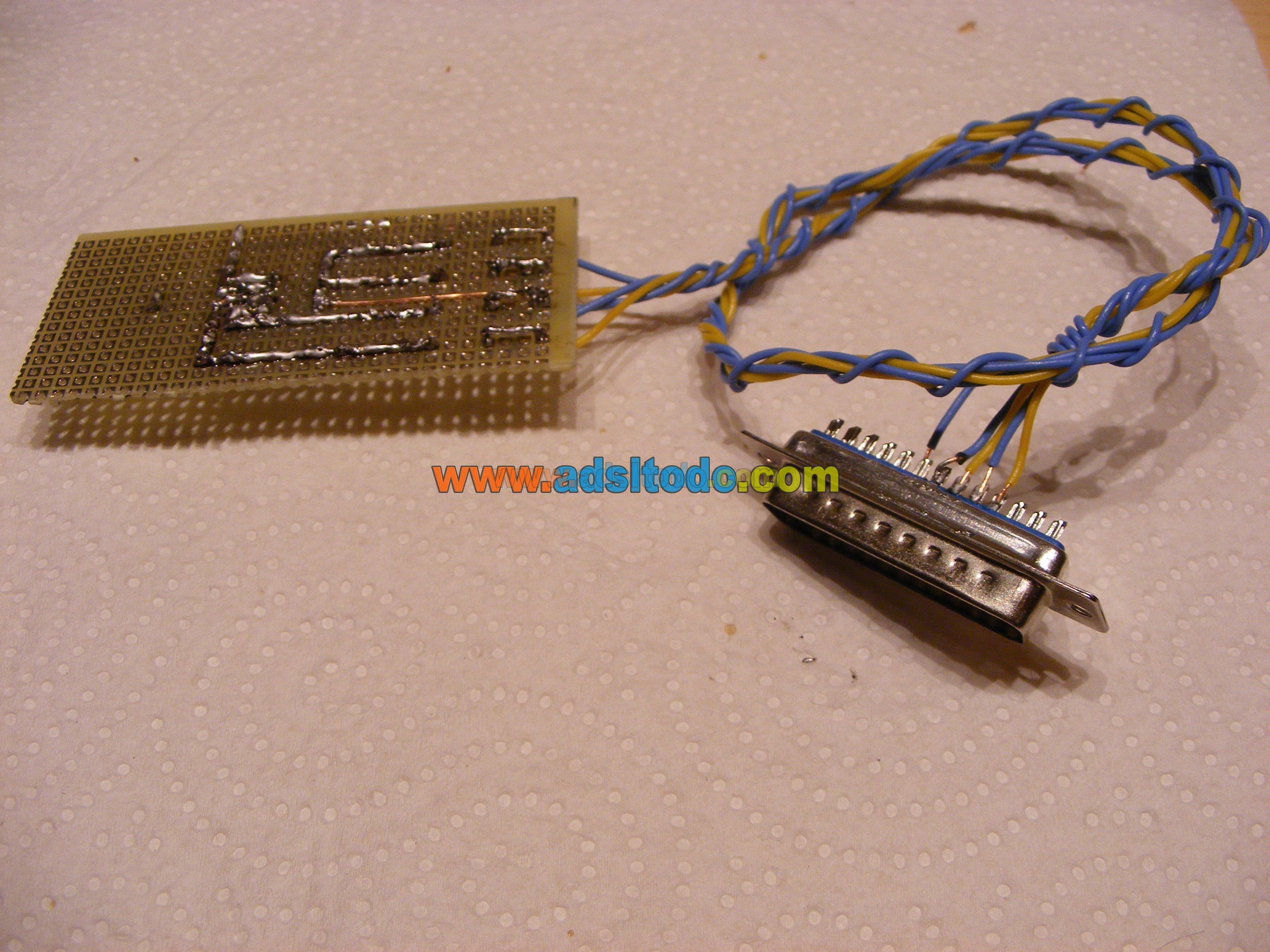

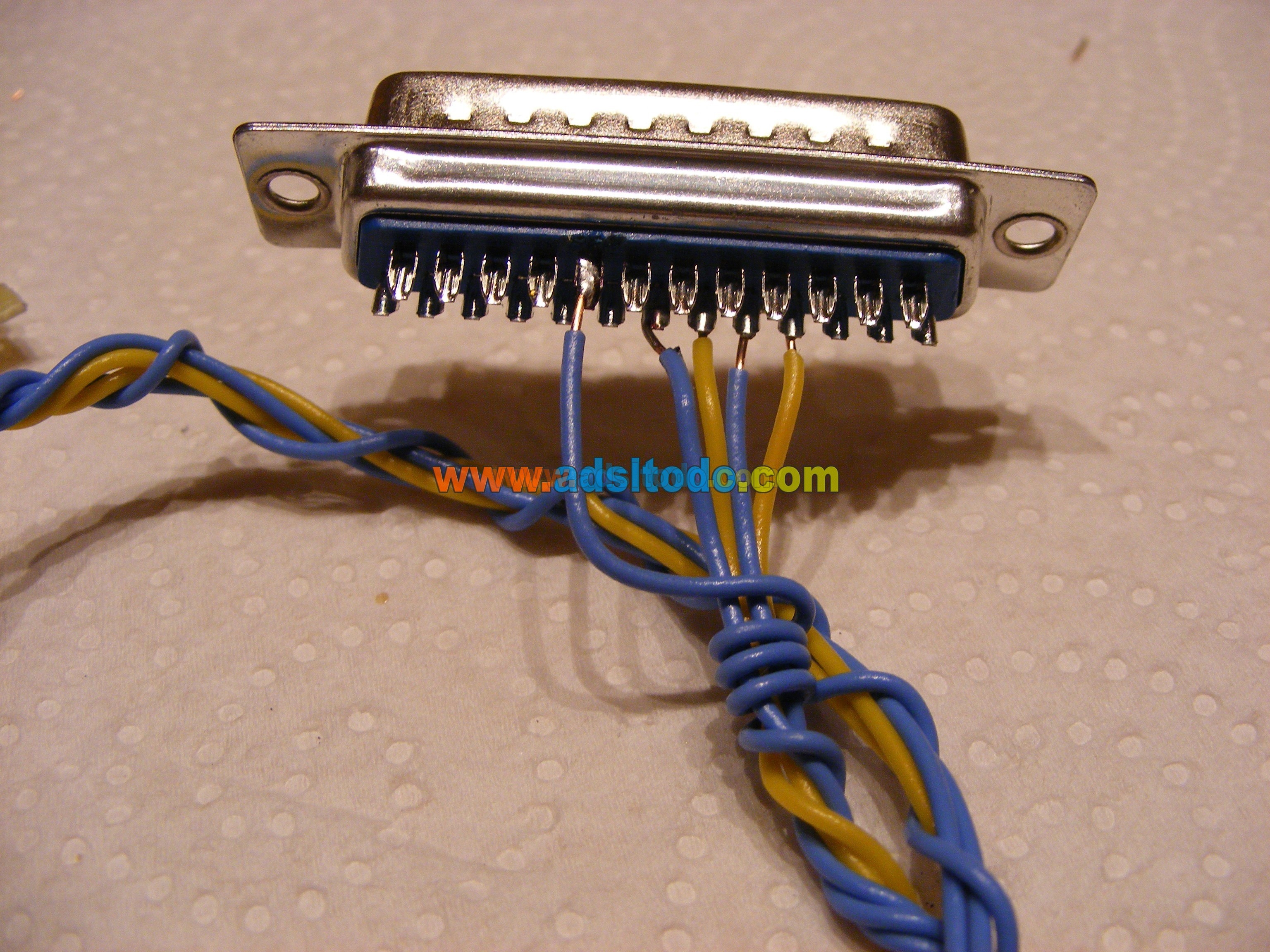

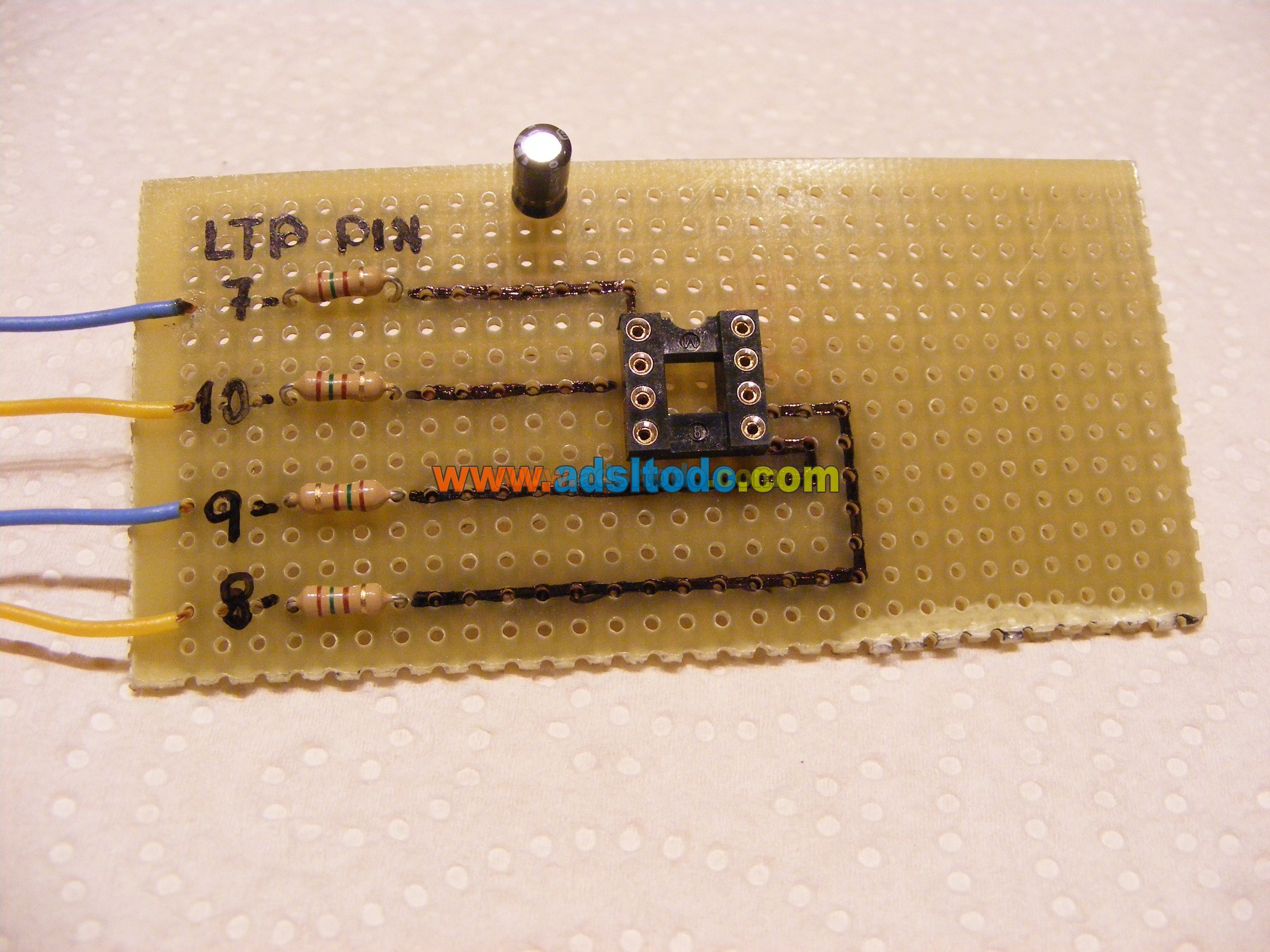

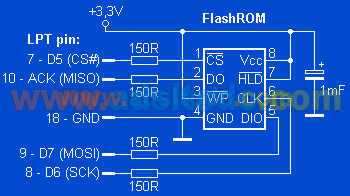

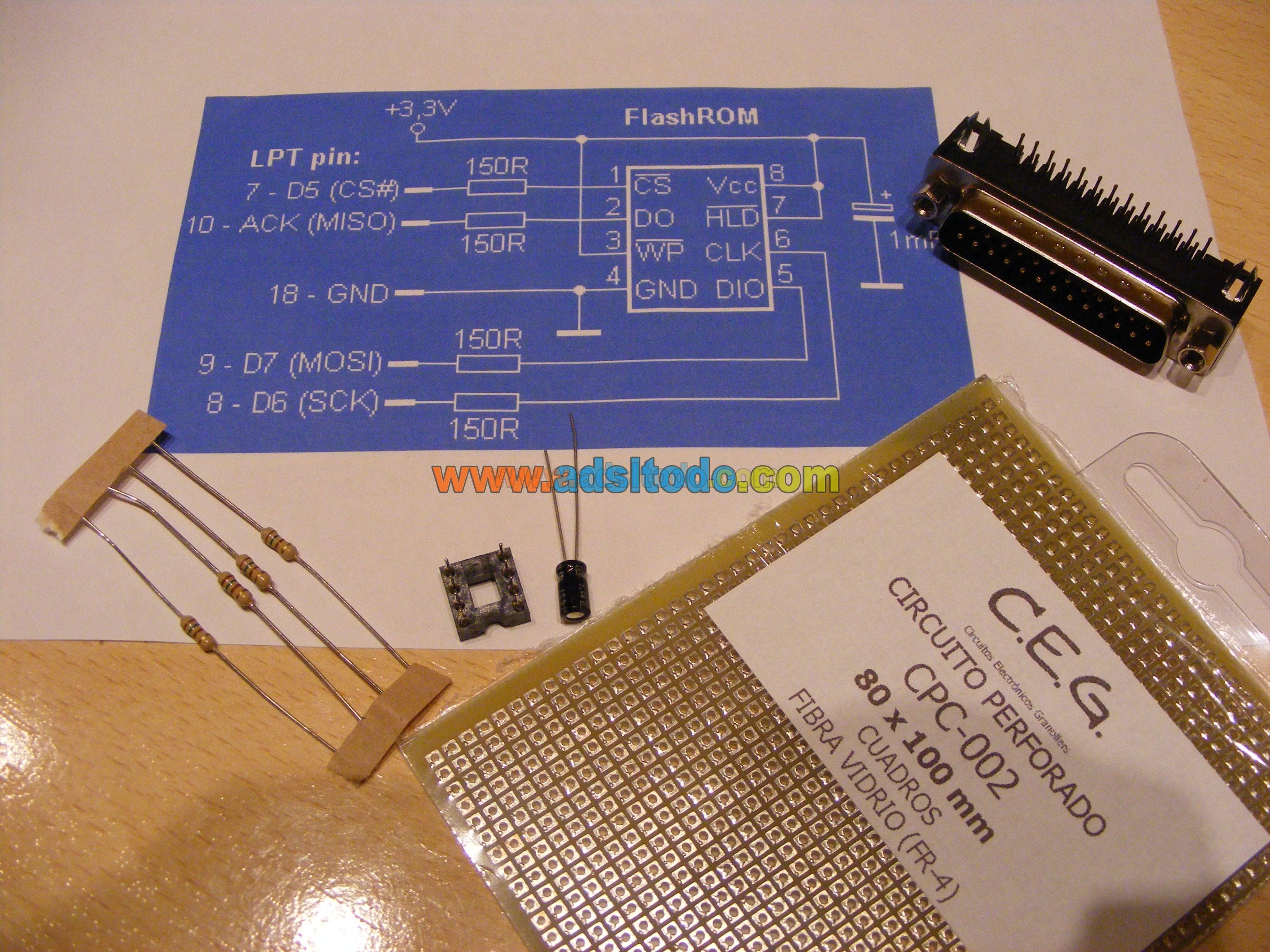

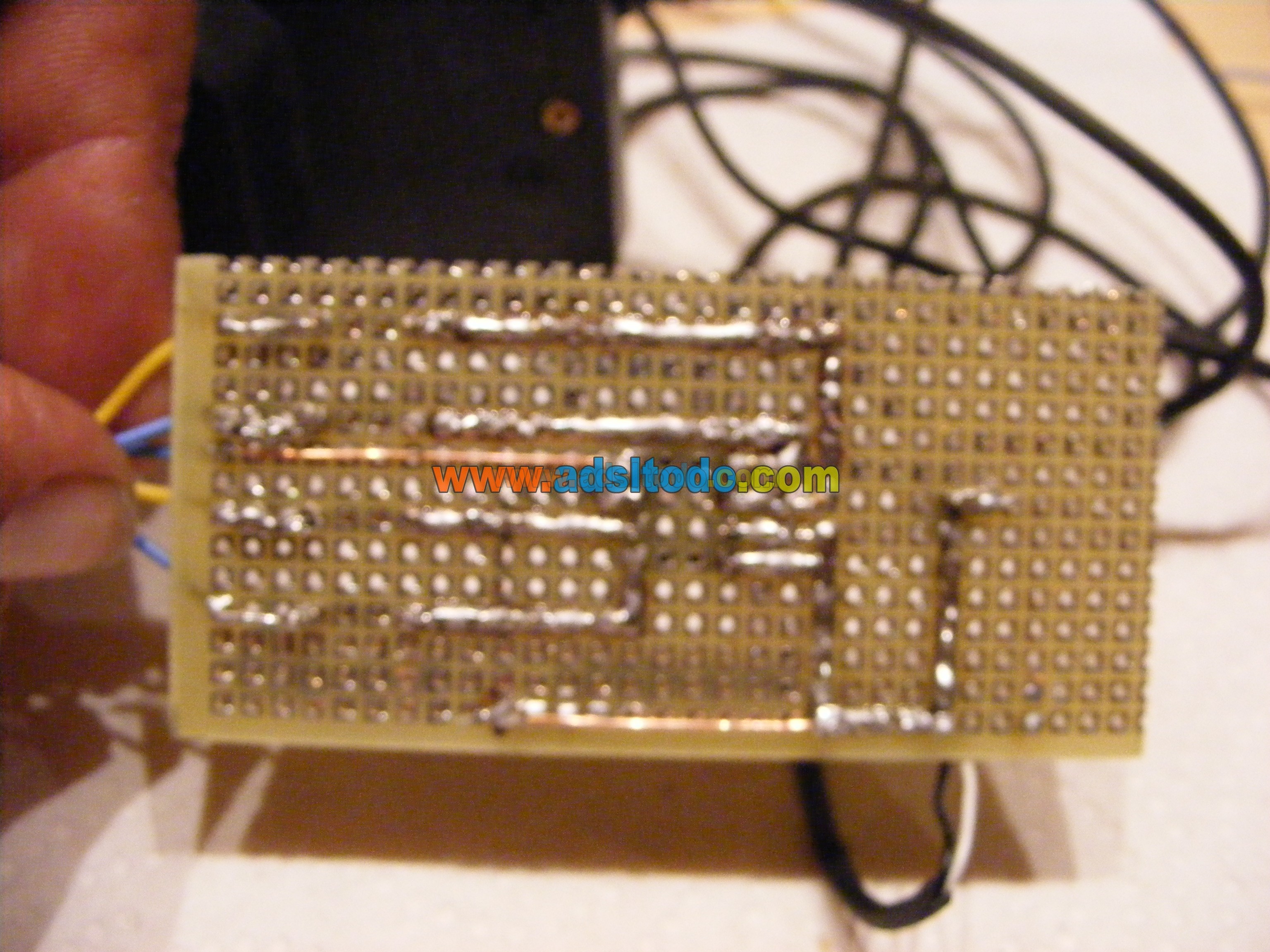

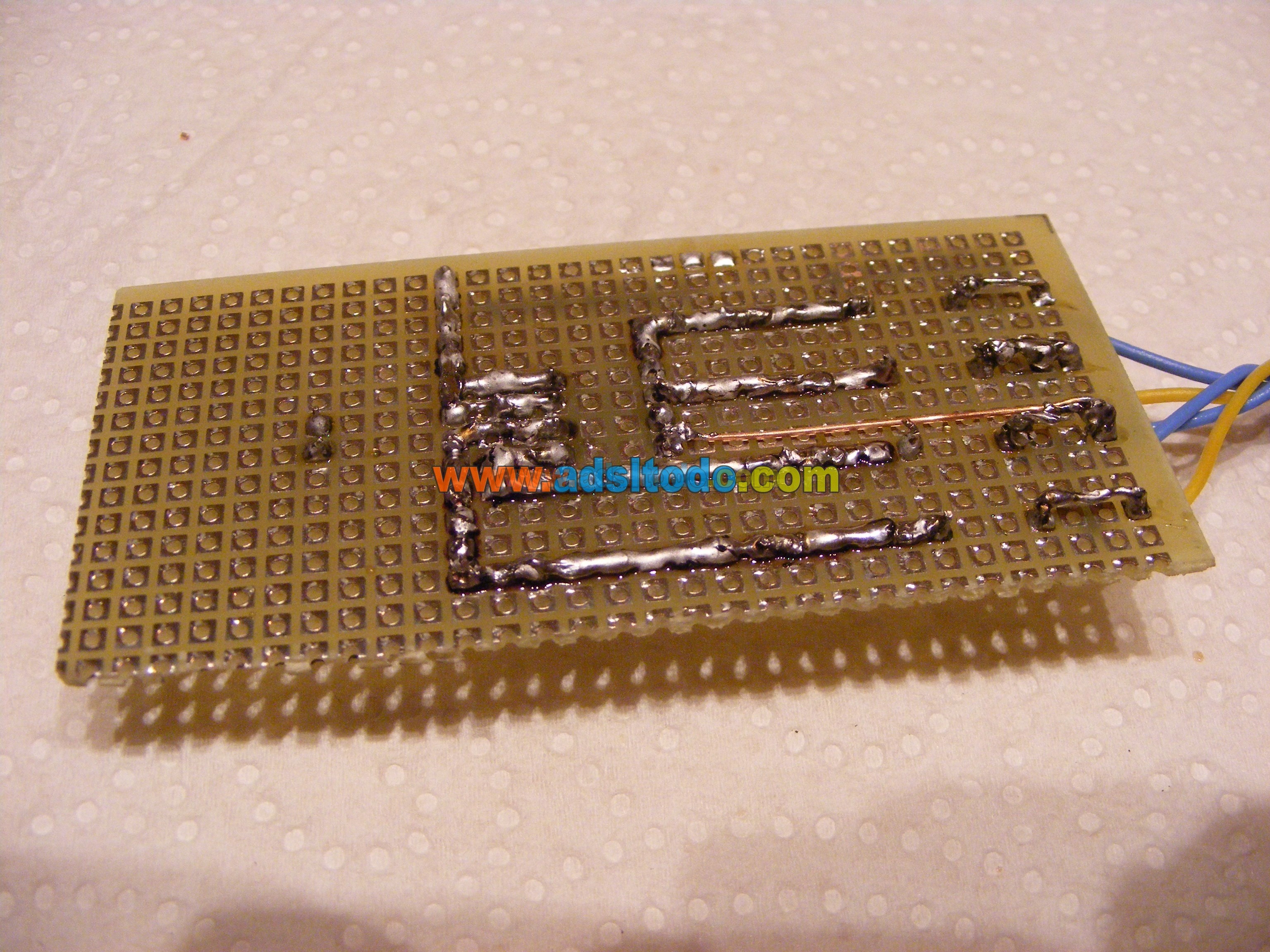

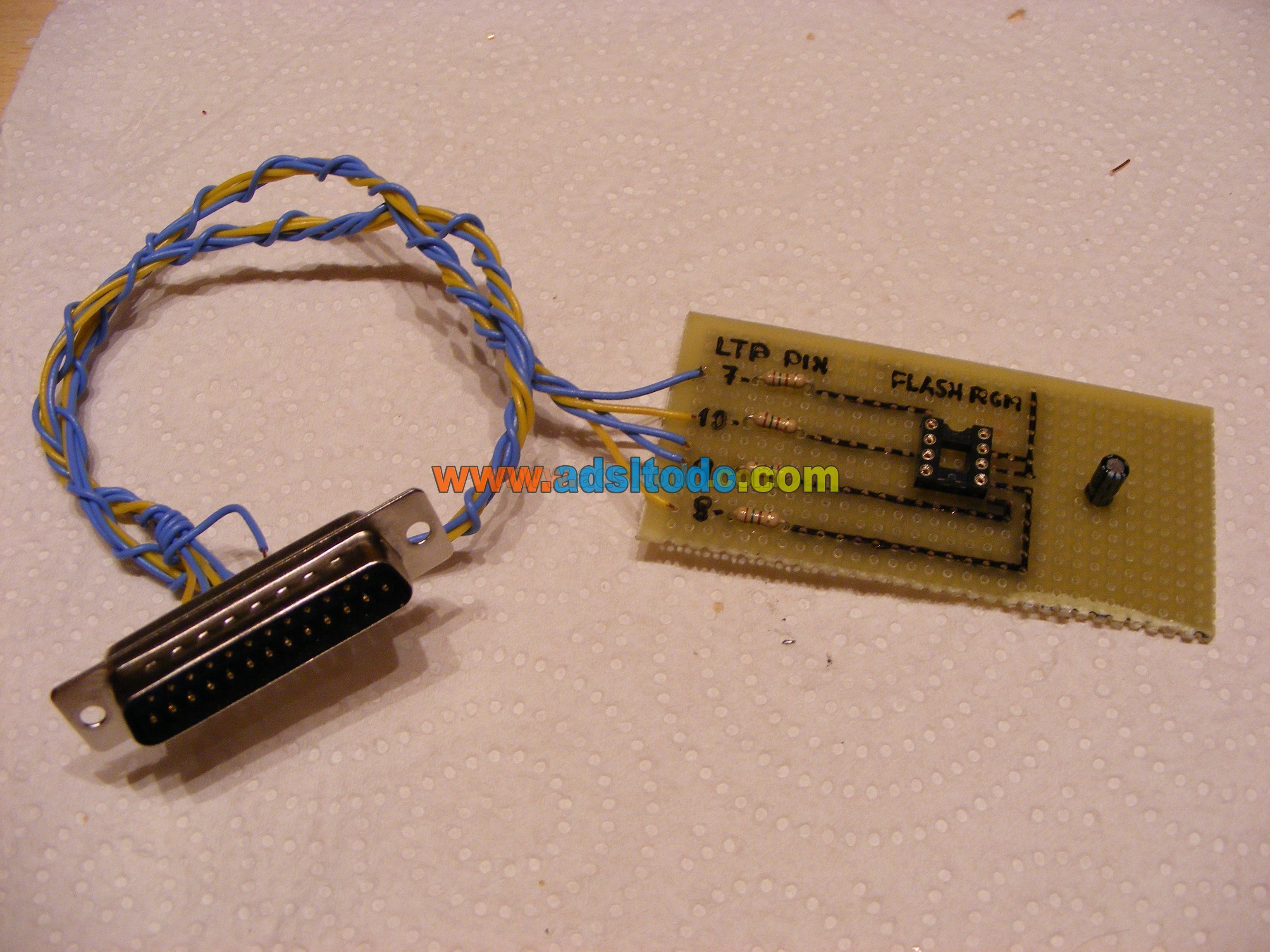

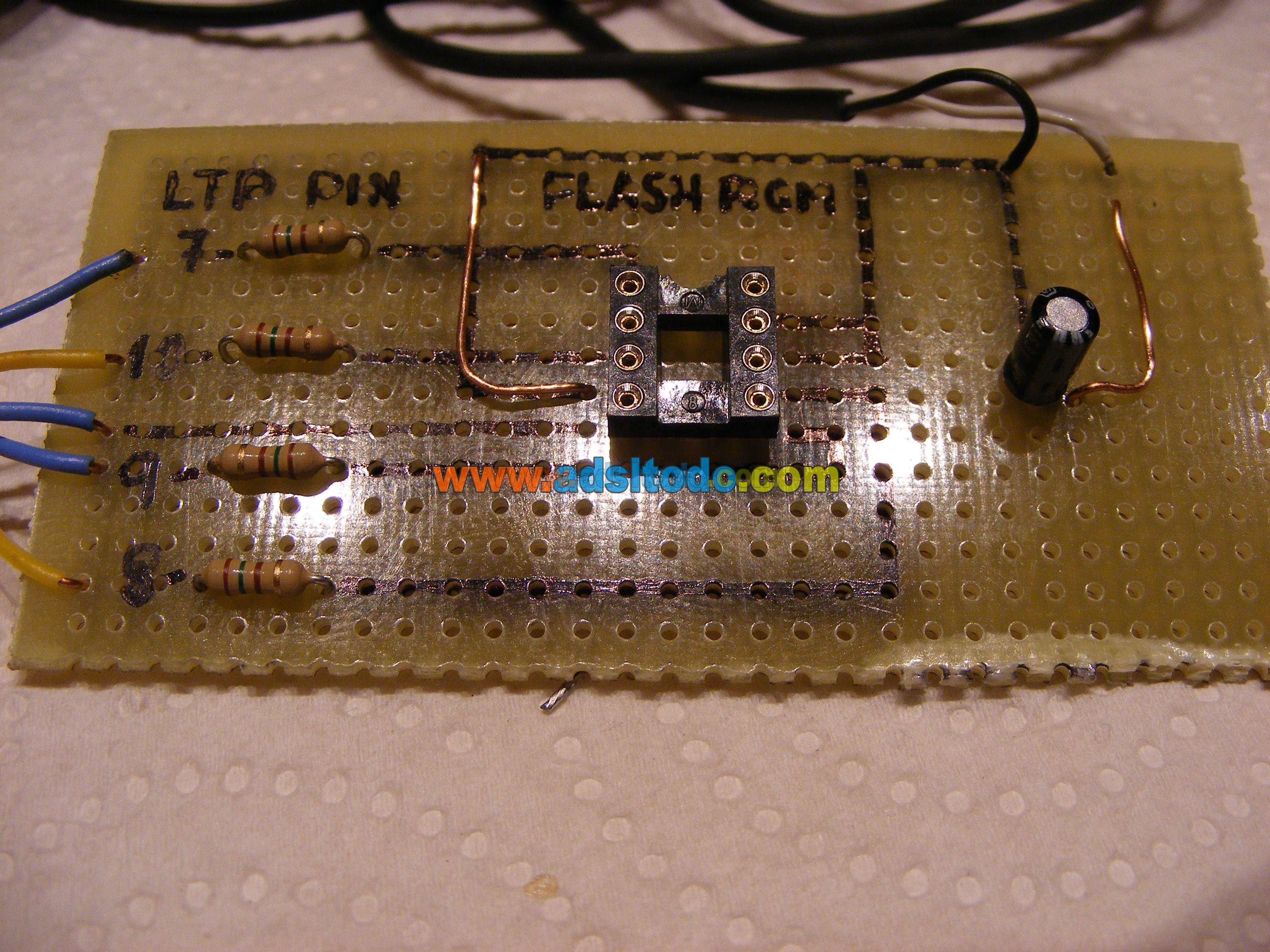

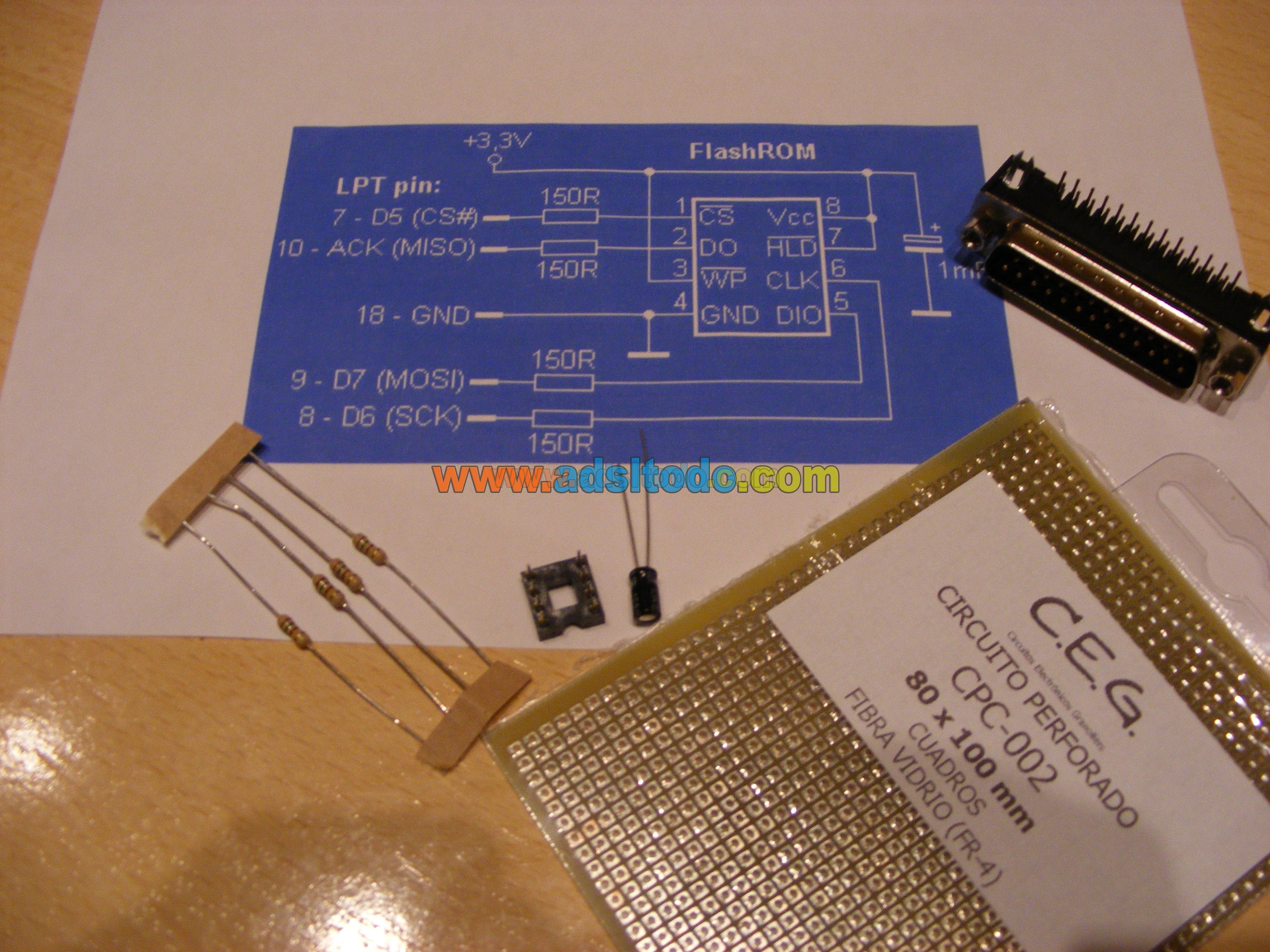

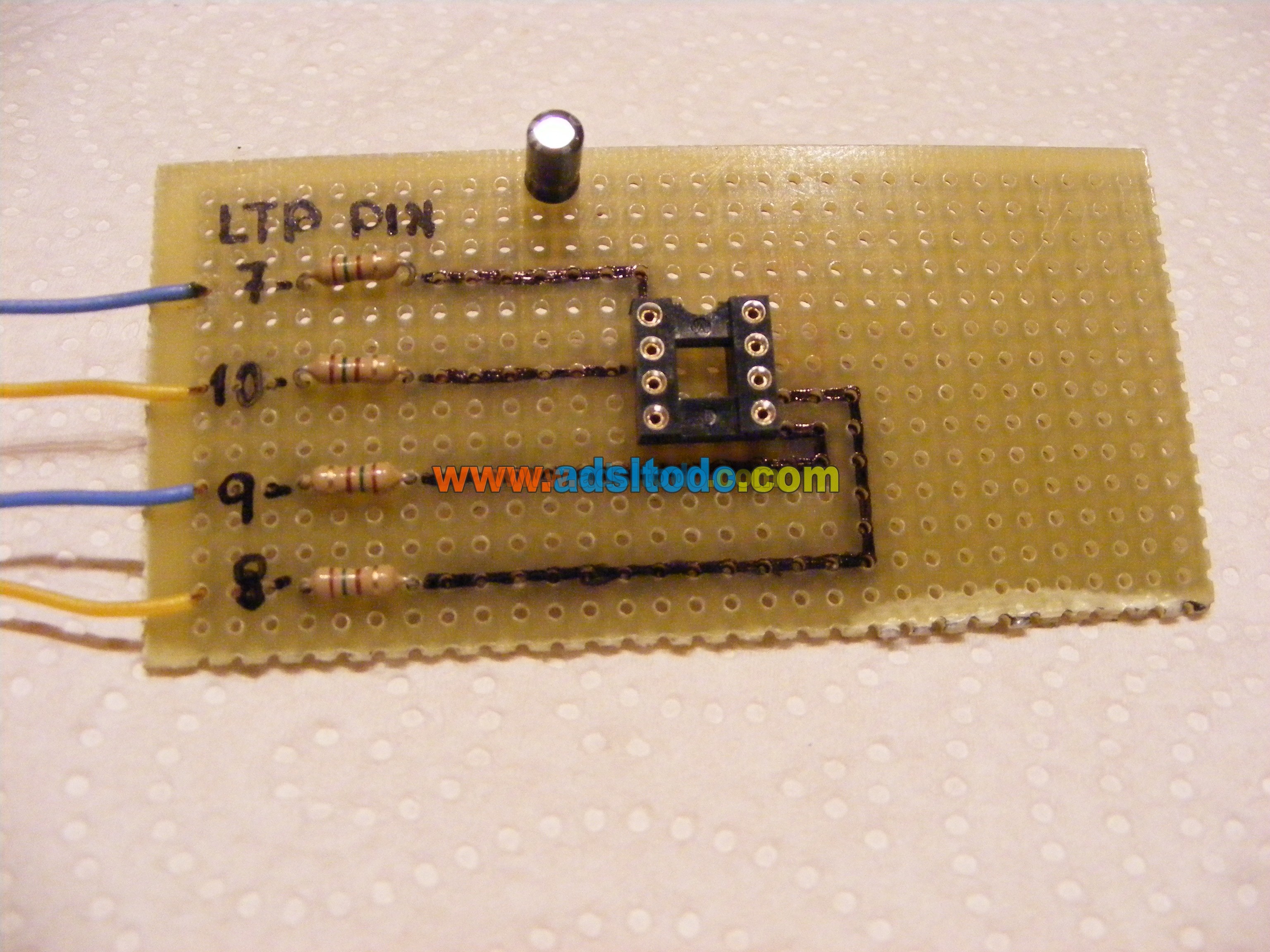

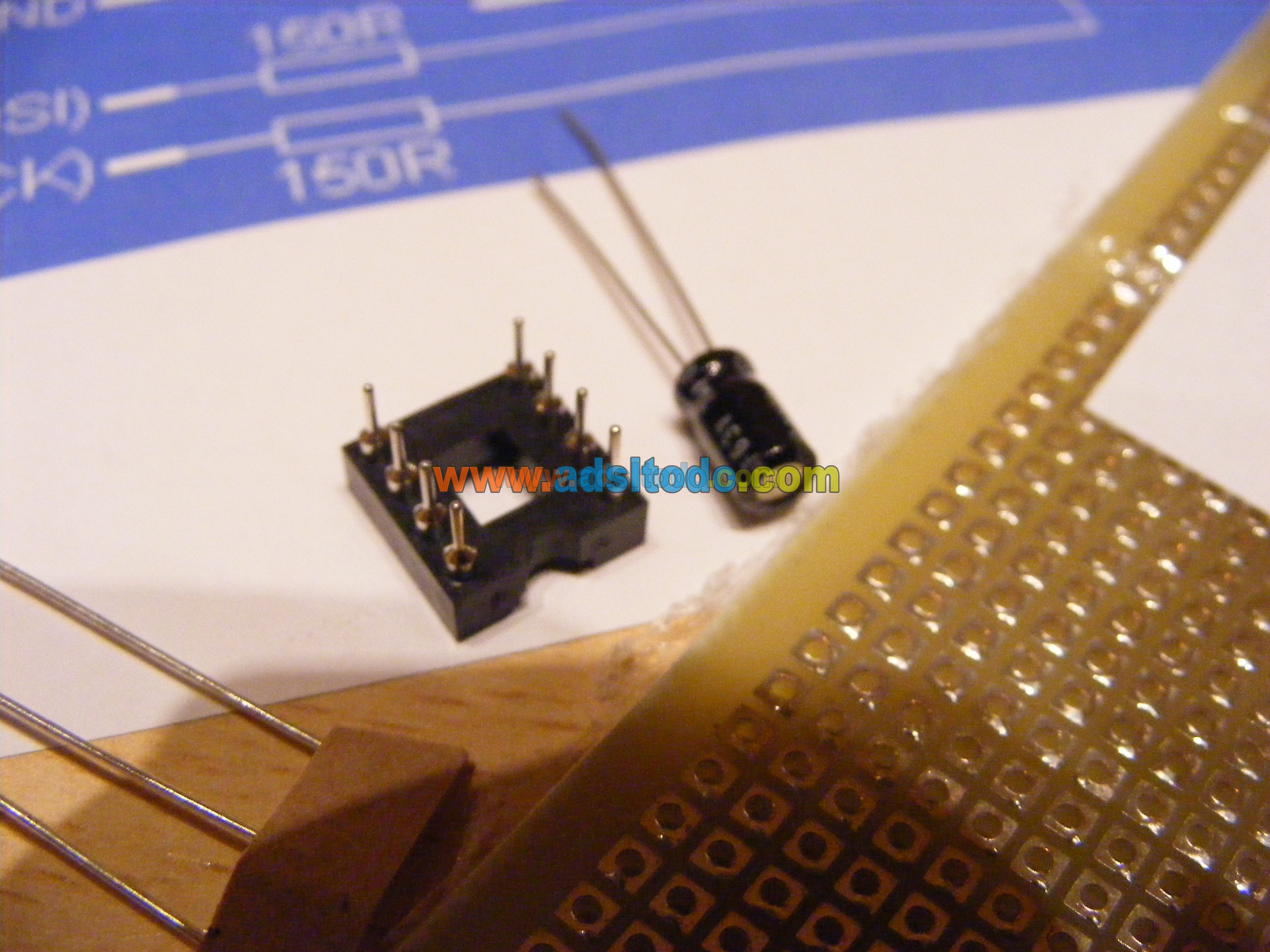

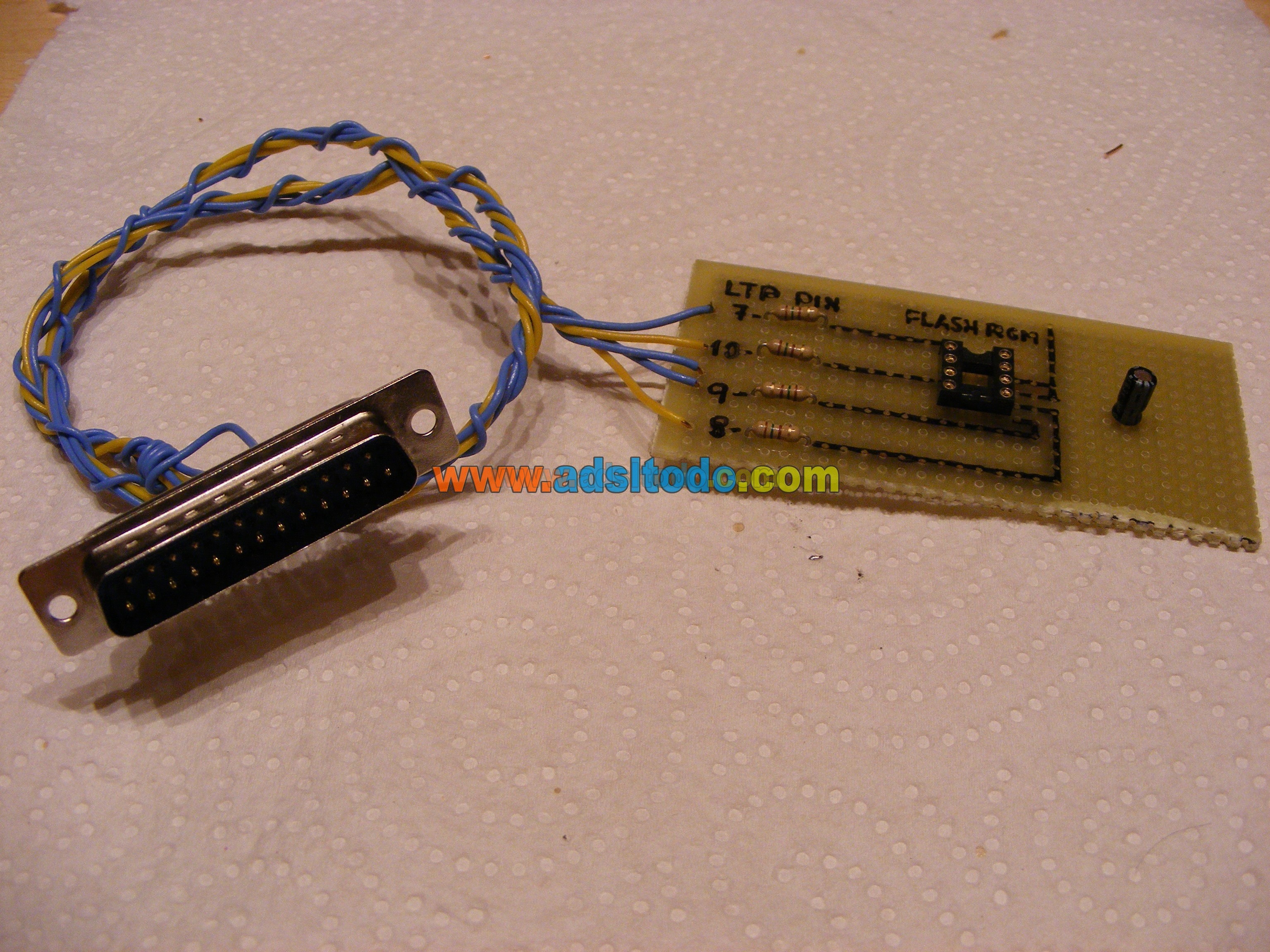

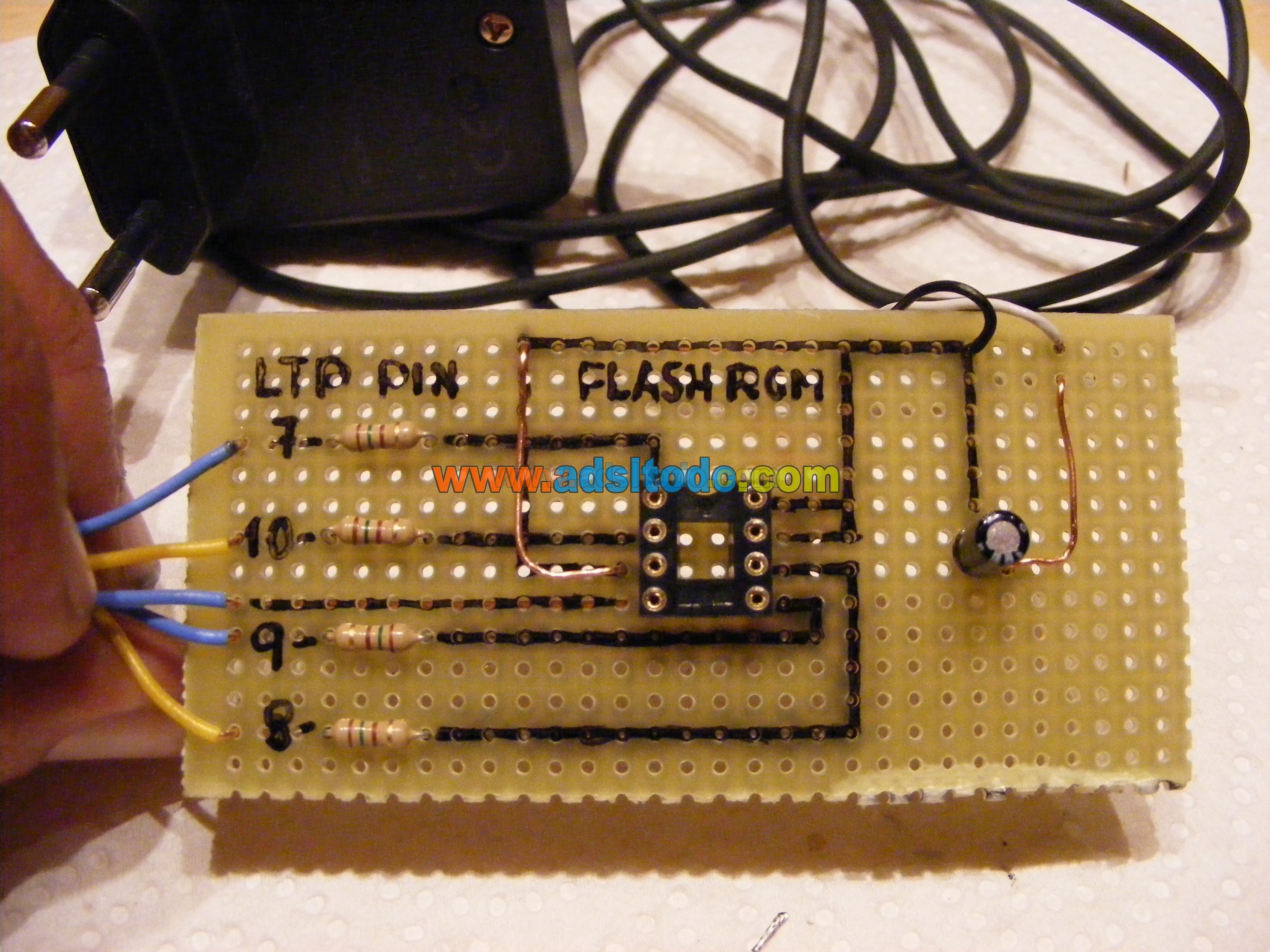

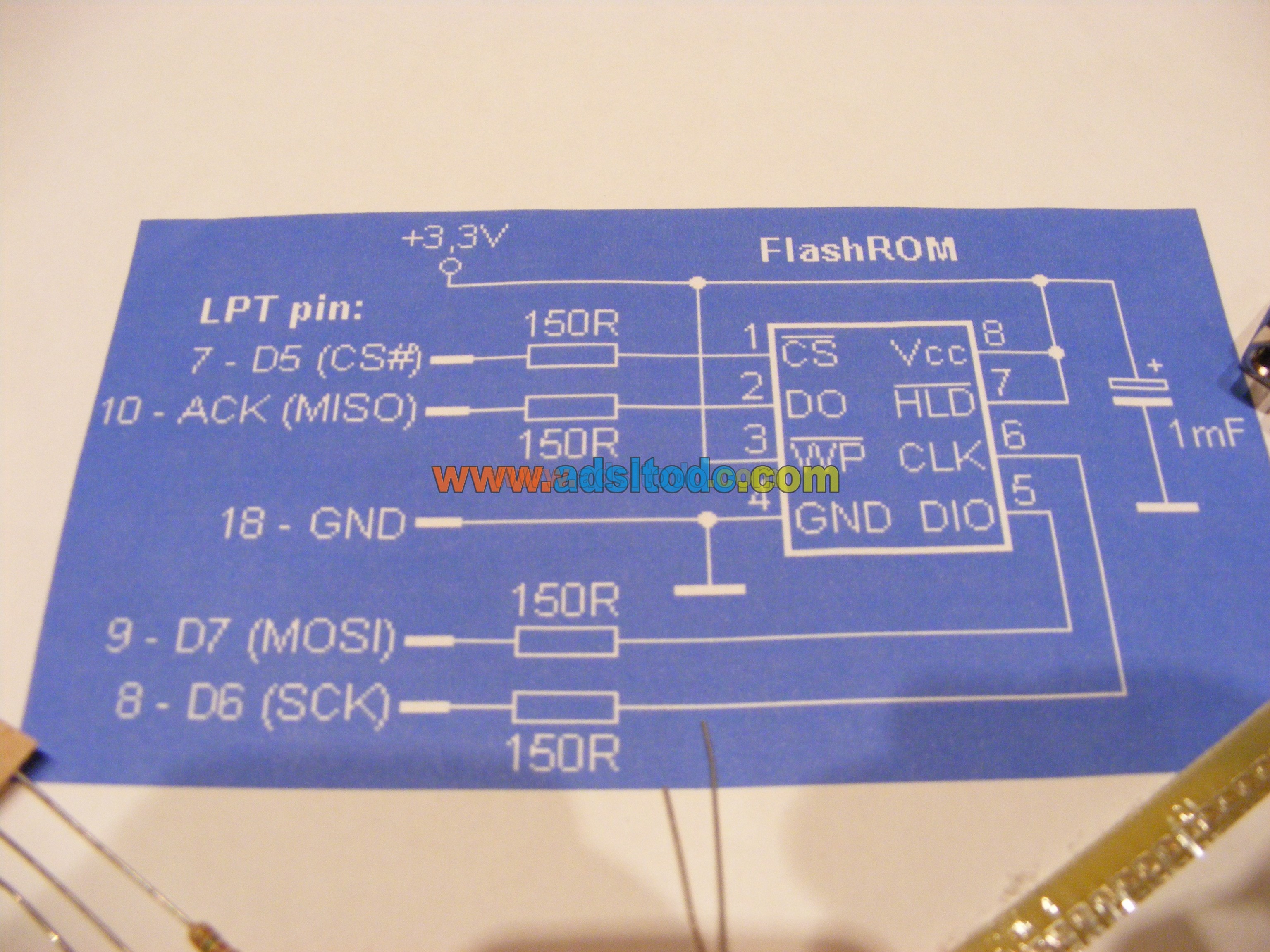

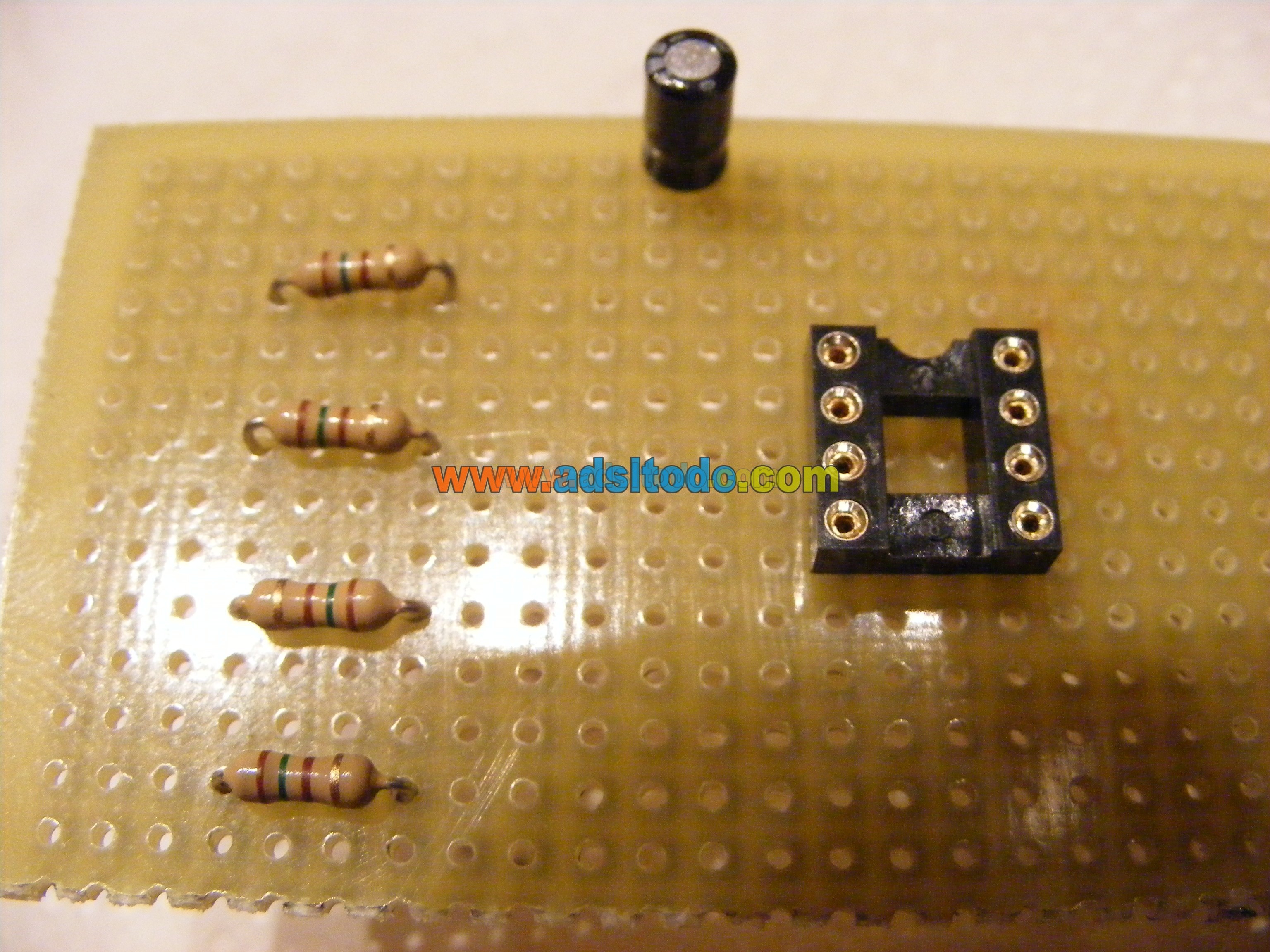

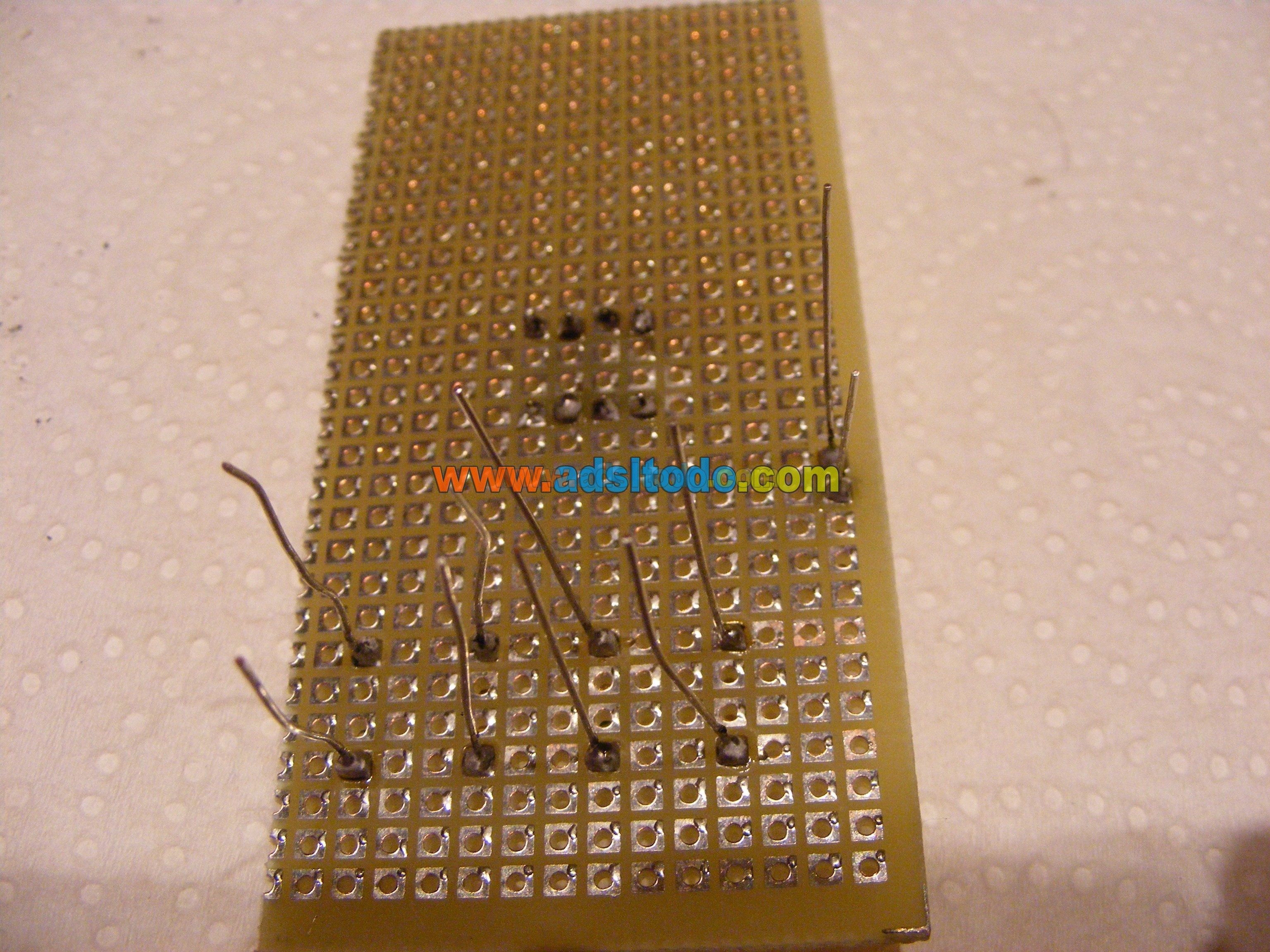

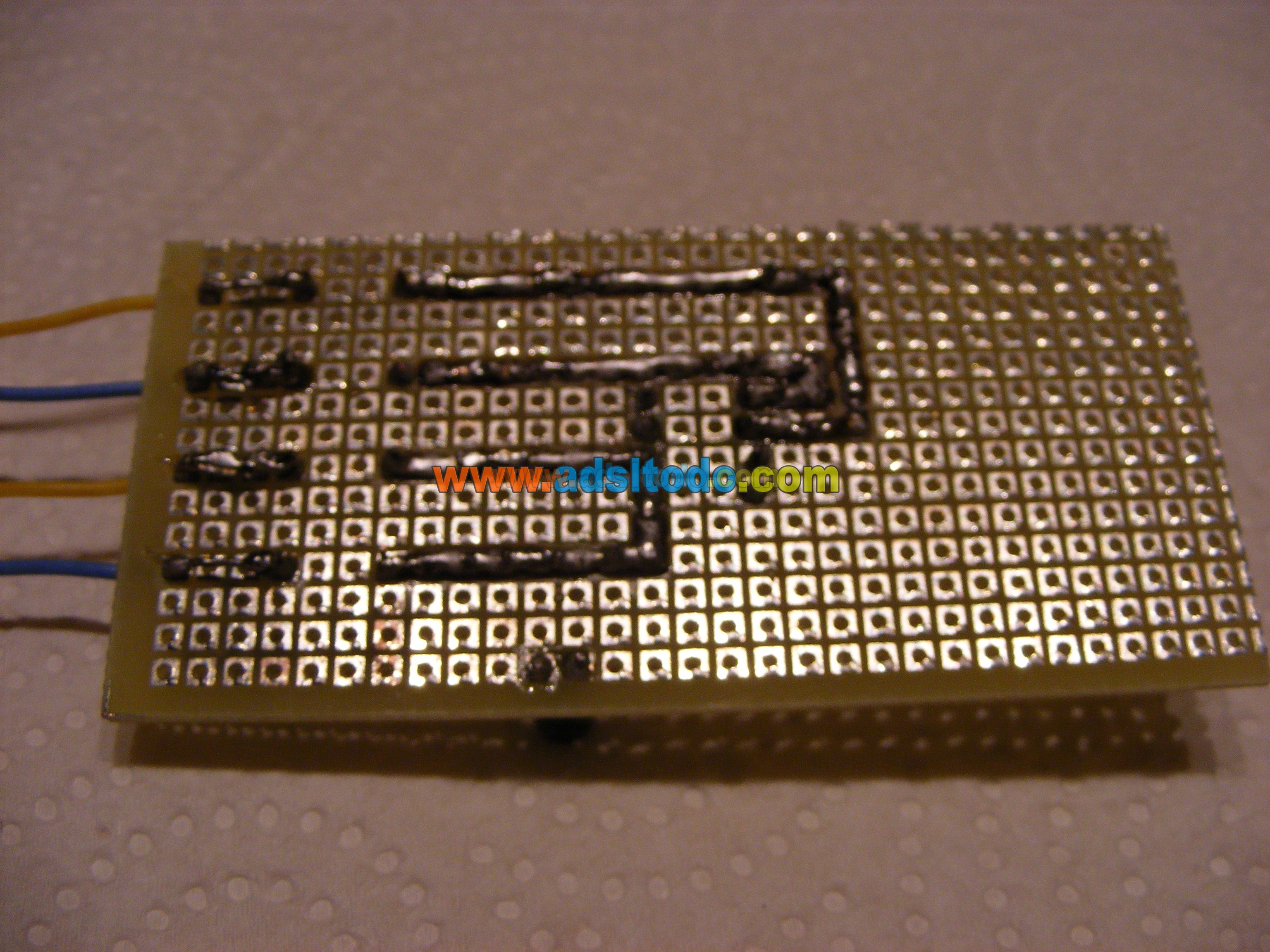

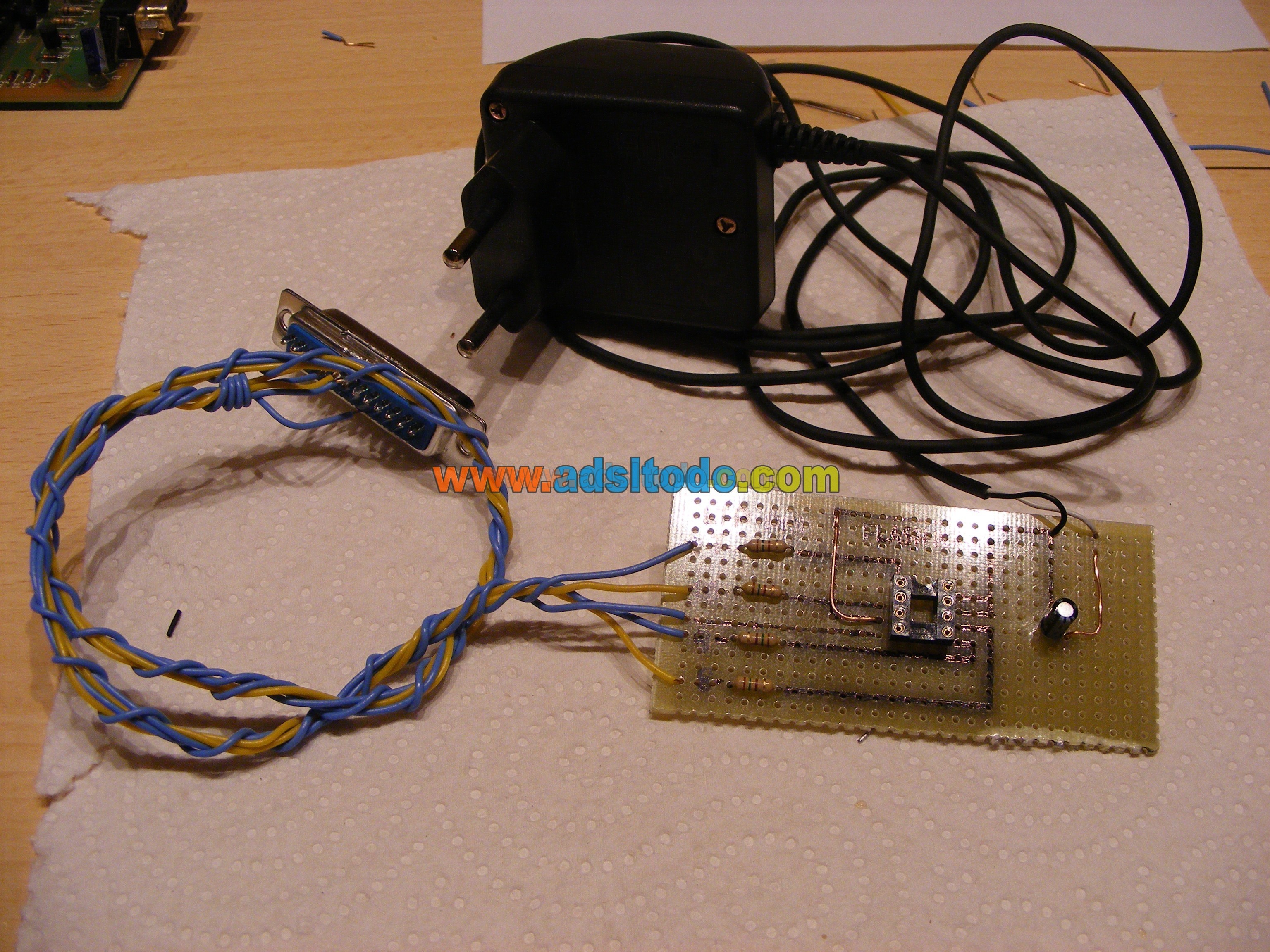

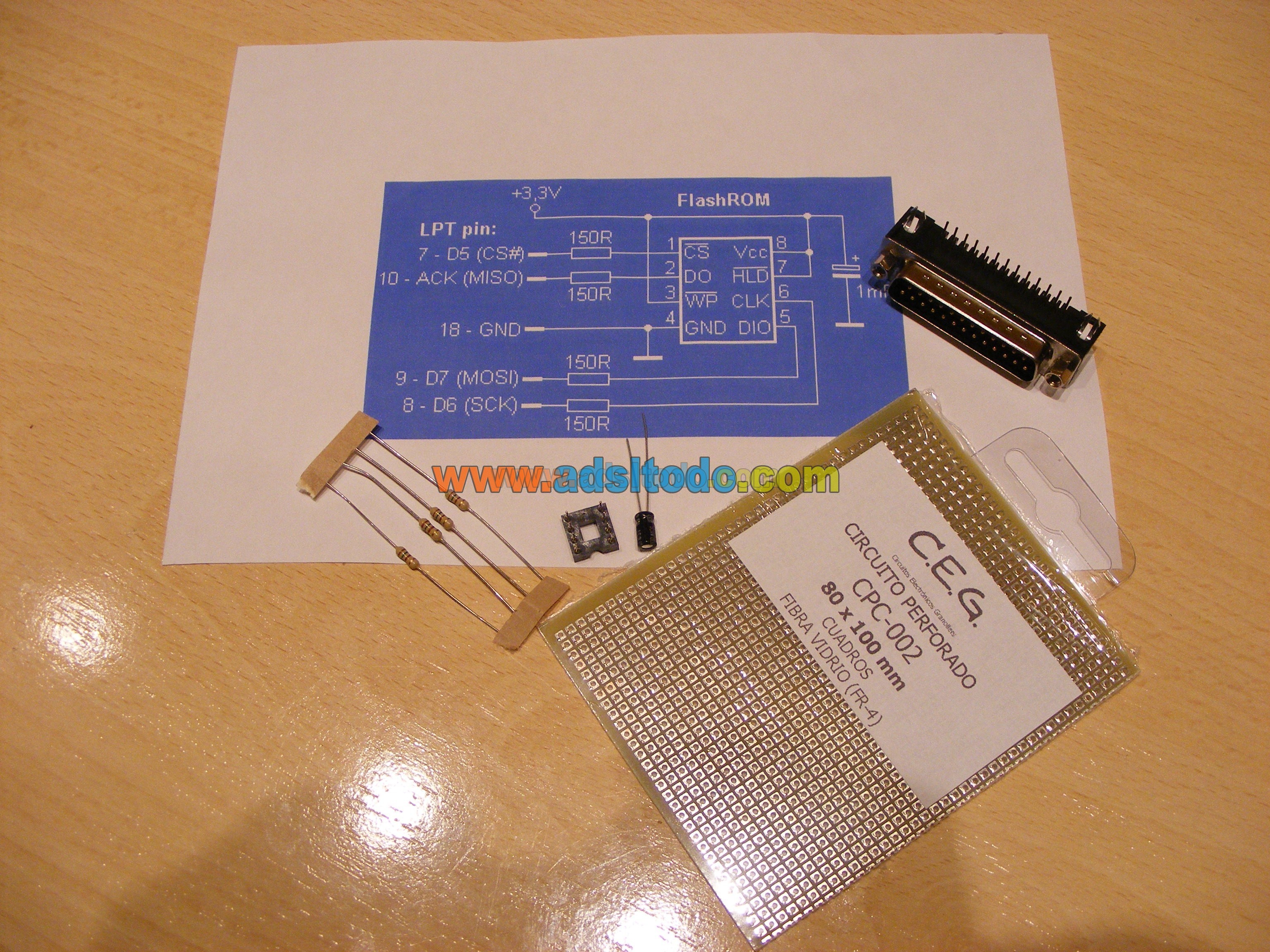

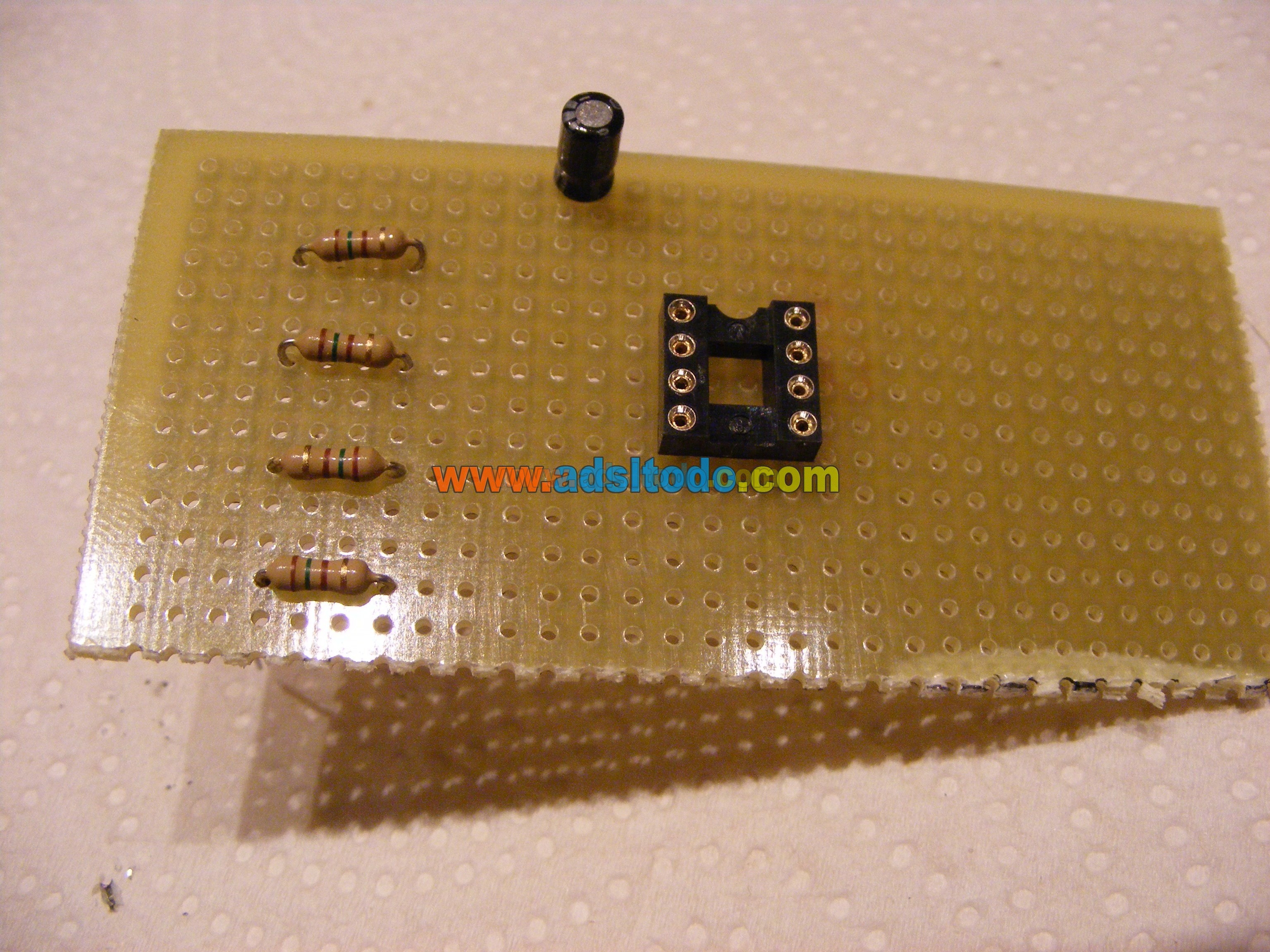

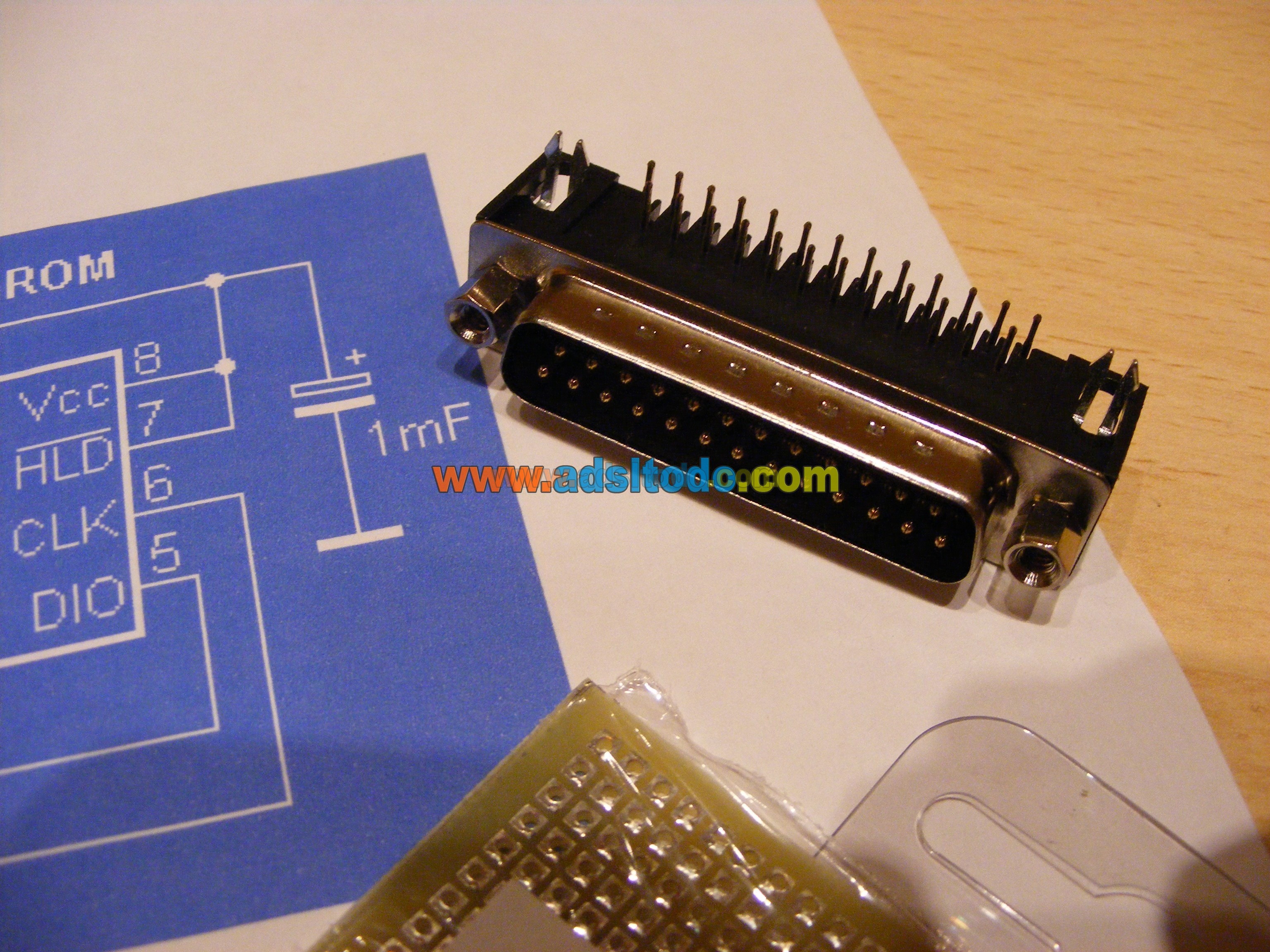

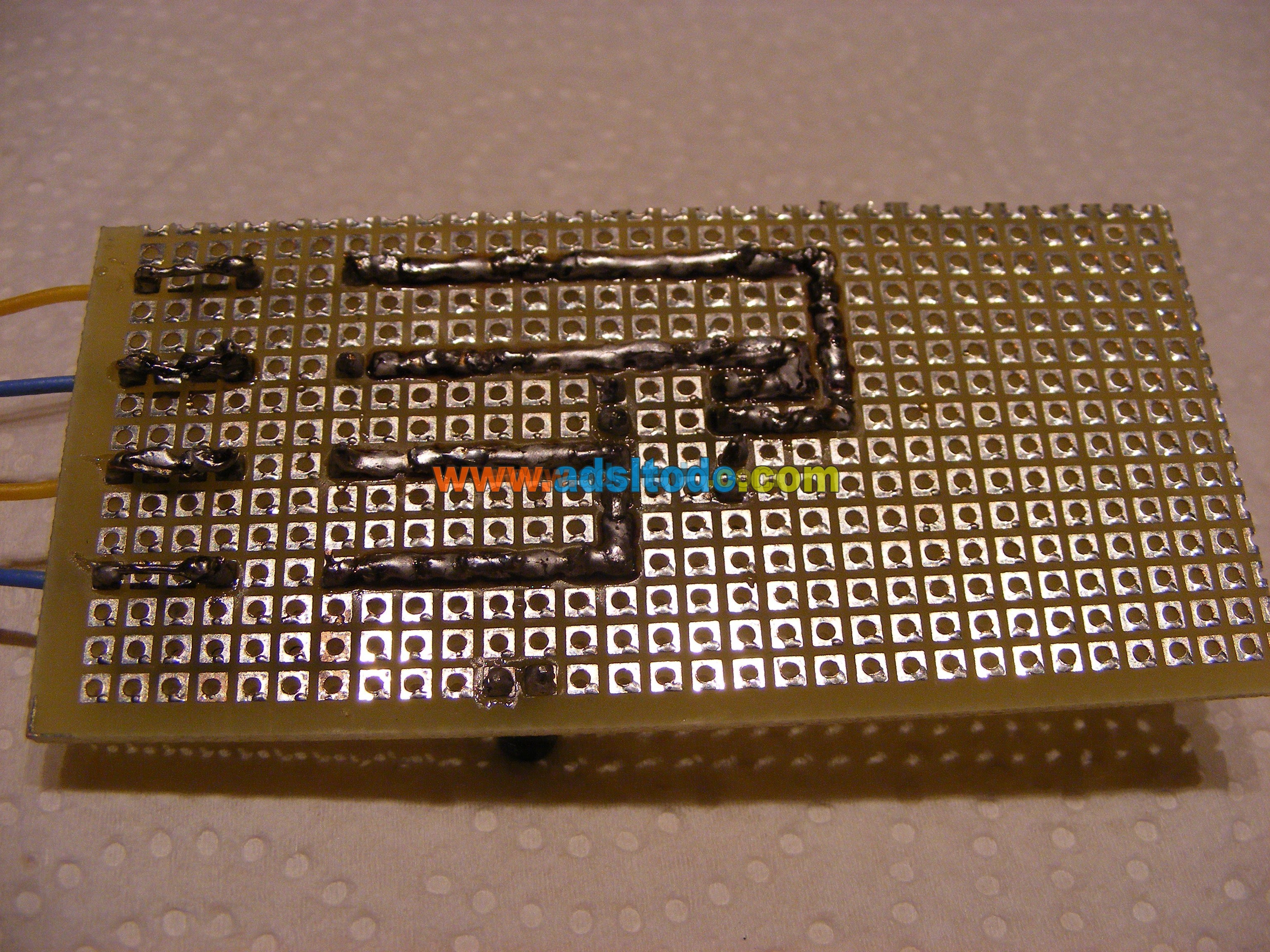

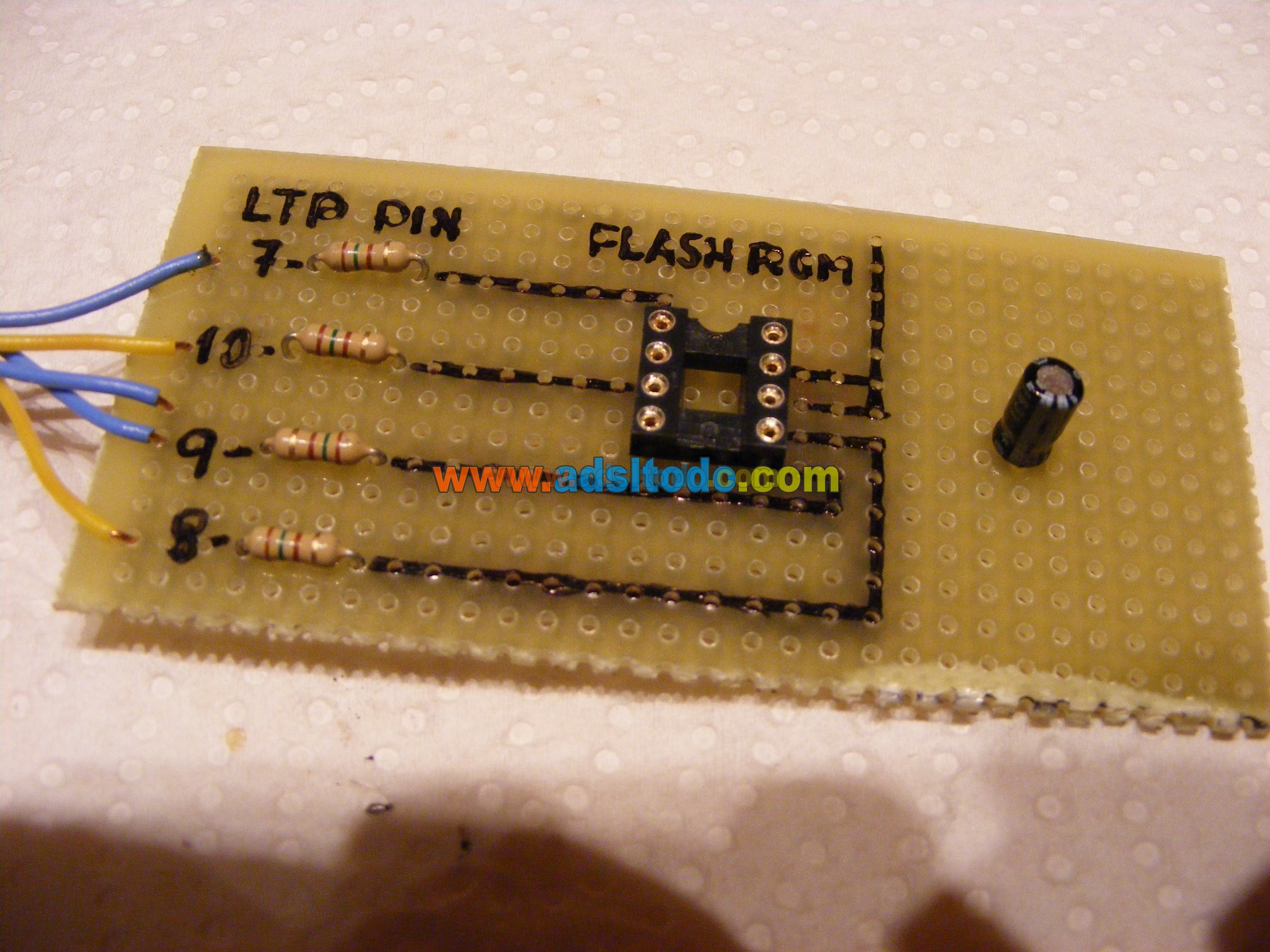

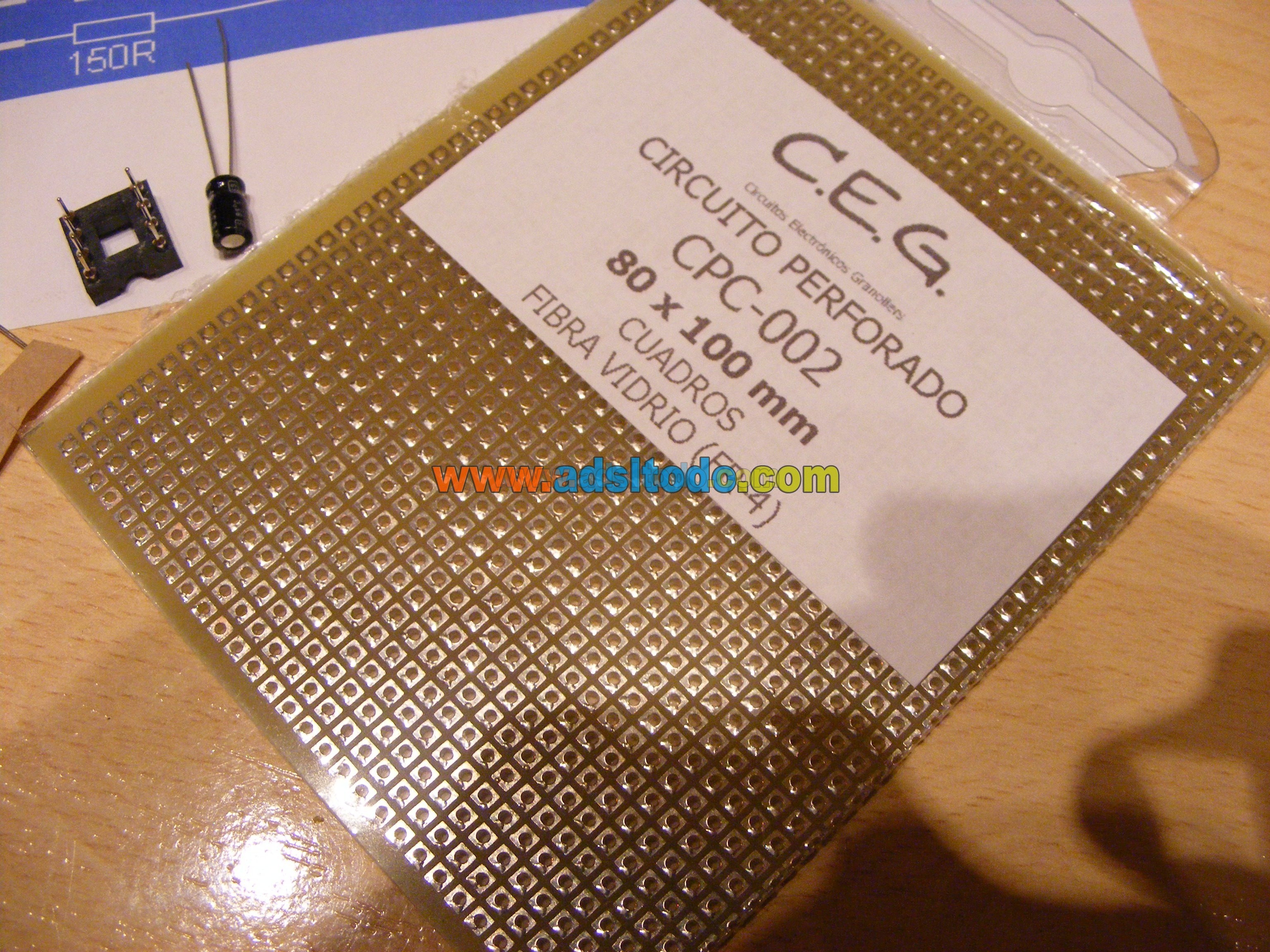

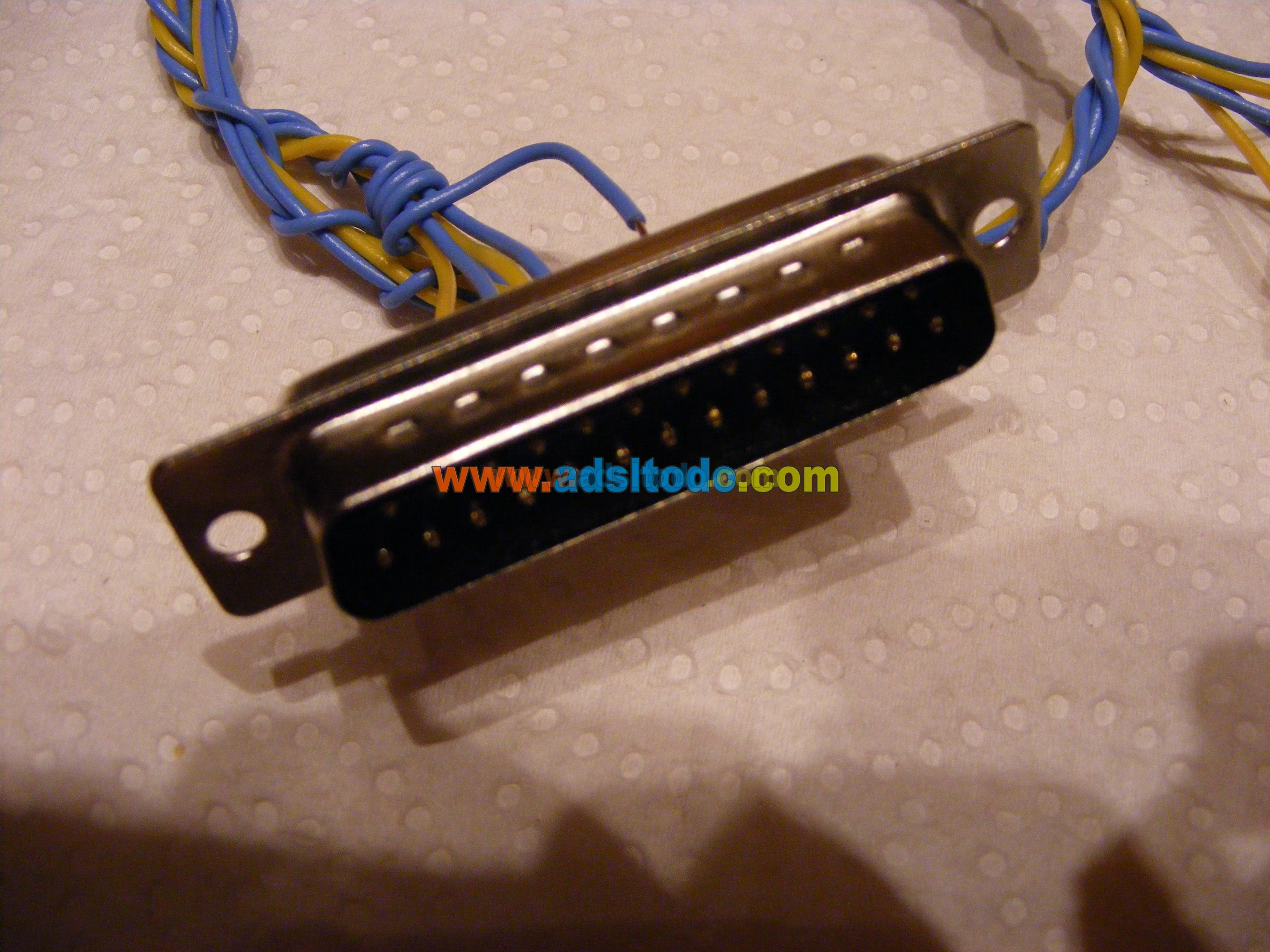

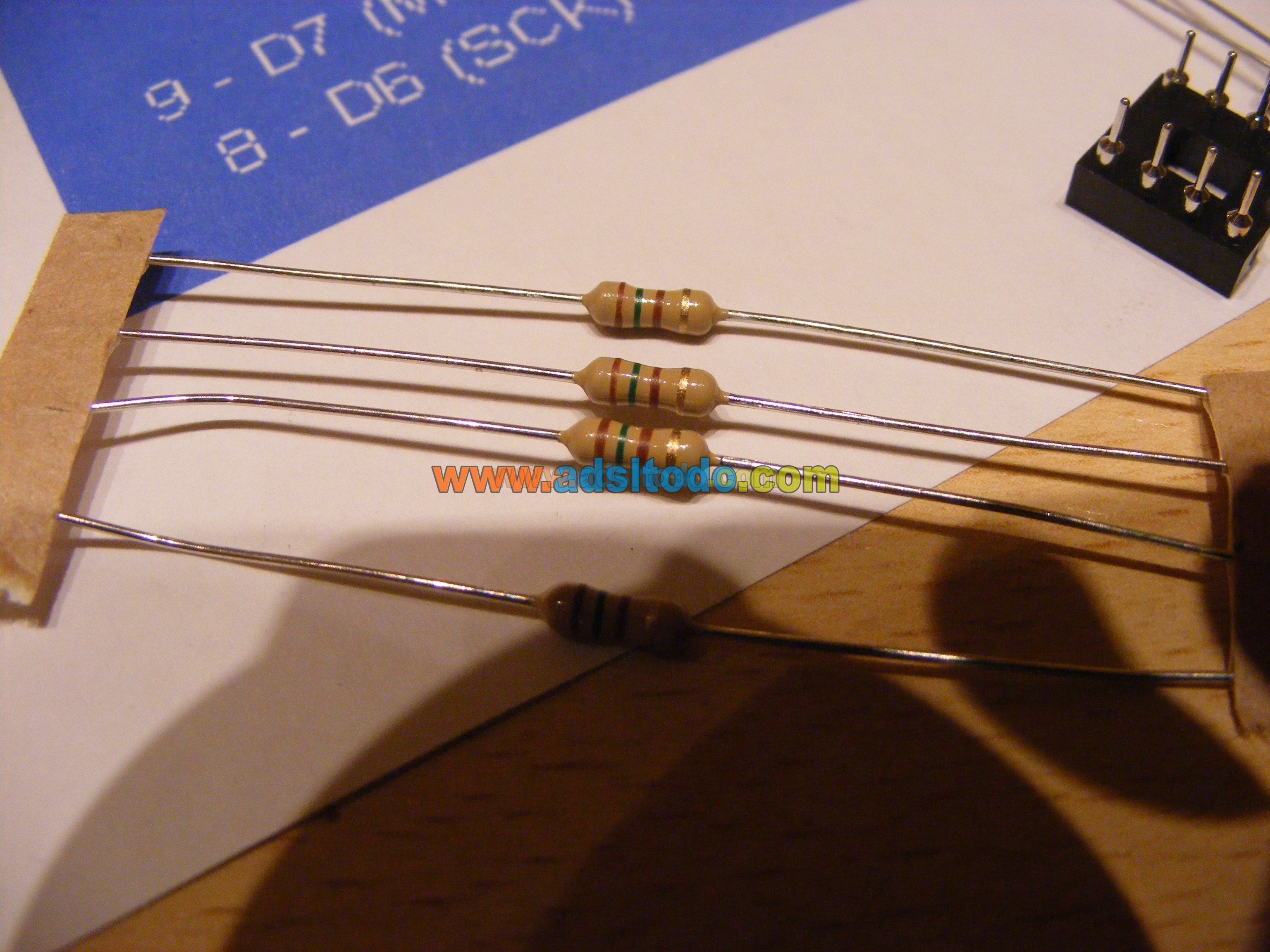

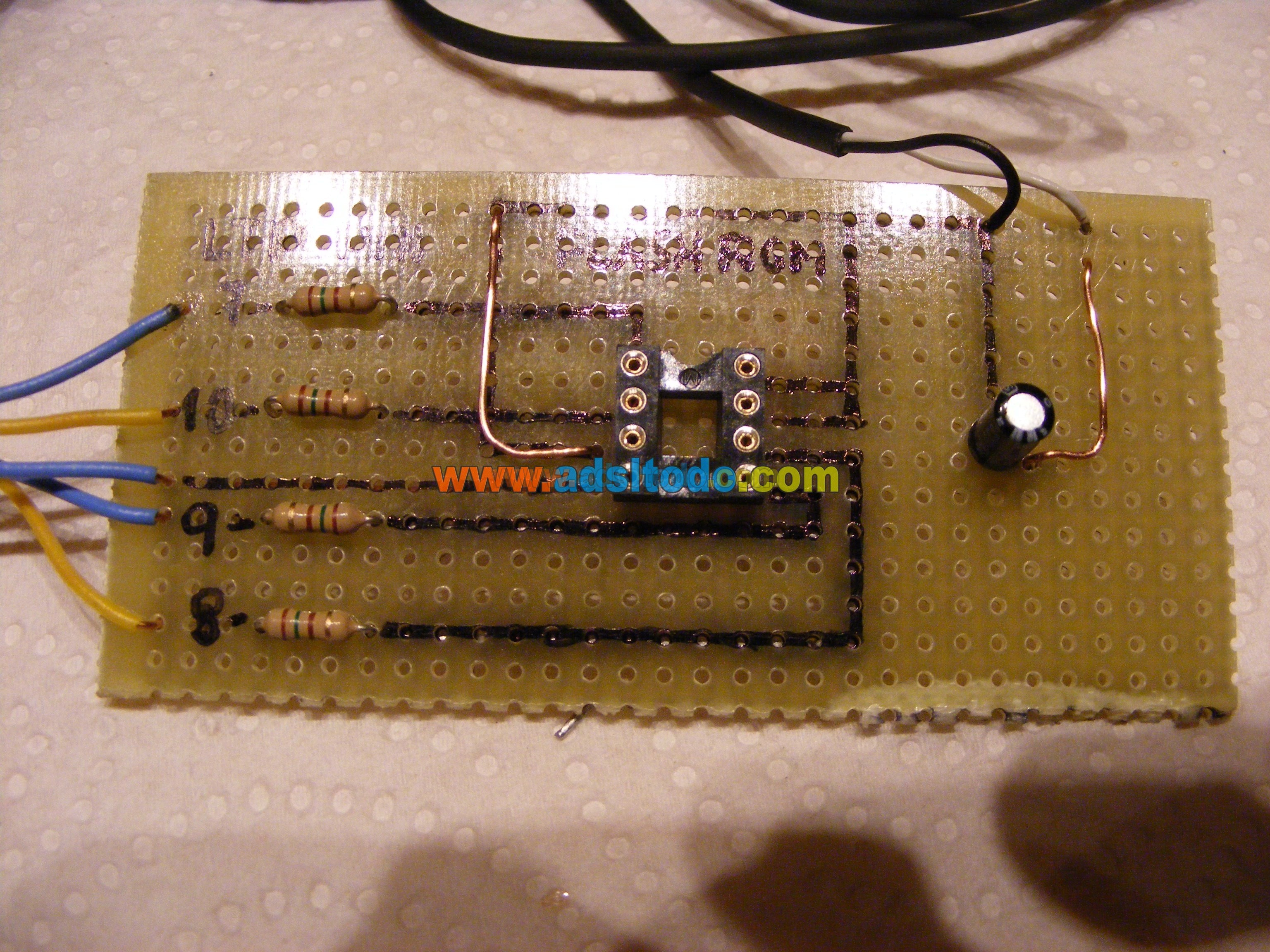

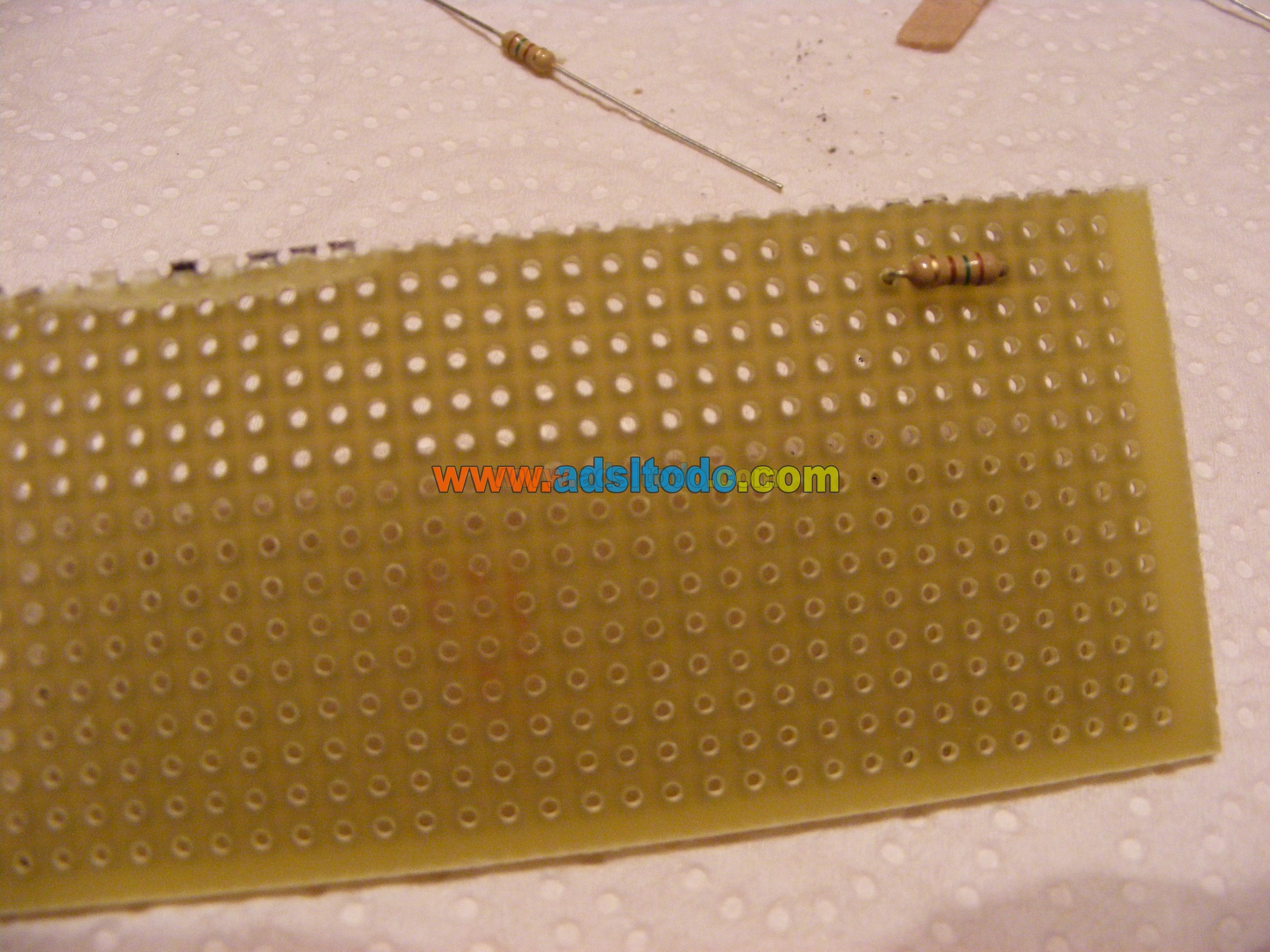

Y para terminar necesitaremos construir el configurador al chip SPI Flash ROM para lo cual necesitaremos el siguiente esquema para montar las cuatro resistencias, el condensador y el zócalo para el chip, así como un conector LTP y una fuente de alimentación de 3.3v.
Como el zócalo que es difícil encontrar uno tan pequeño para encajar el chip, al final habrá que soldar directamente los cables al chip montado en la placa.
Todo el proceso de configuración se realiza desde una pantalla de consola MS-DOS y permite leer, grabar y borrar la memoria para poder leer y grabar hay que seleccionar en el software 512 MB.

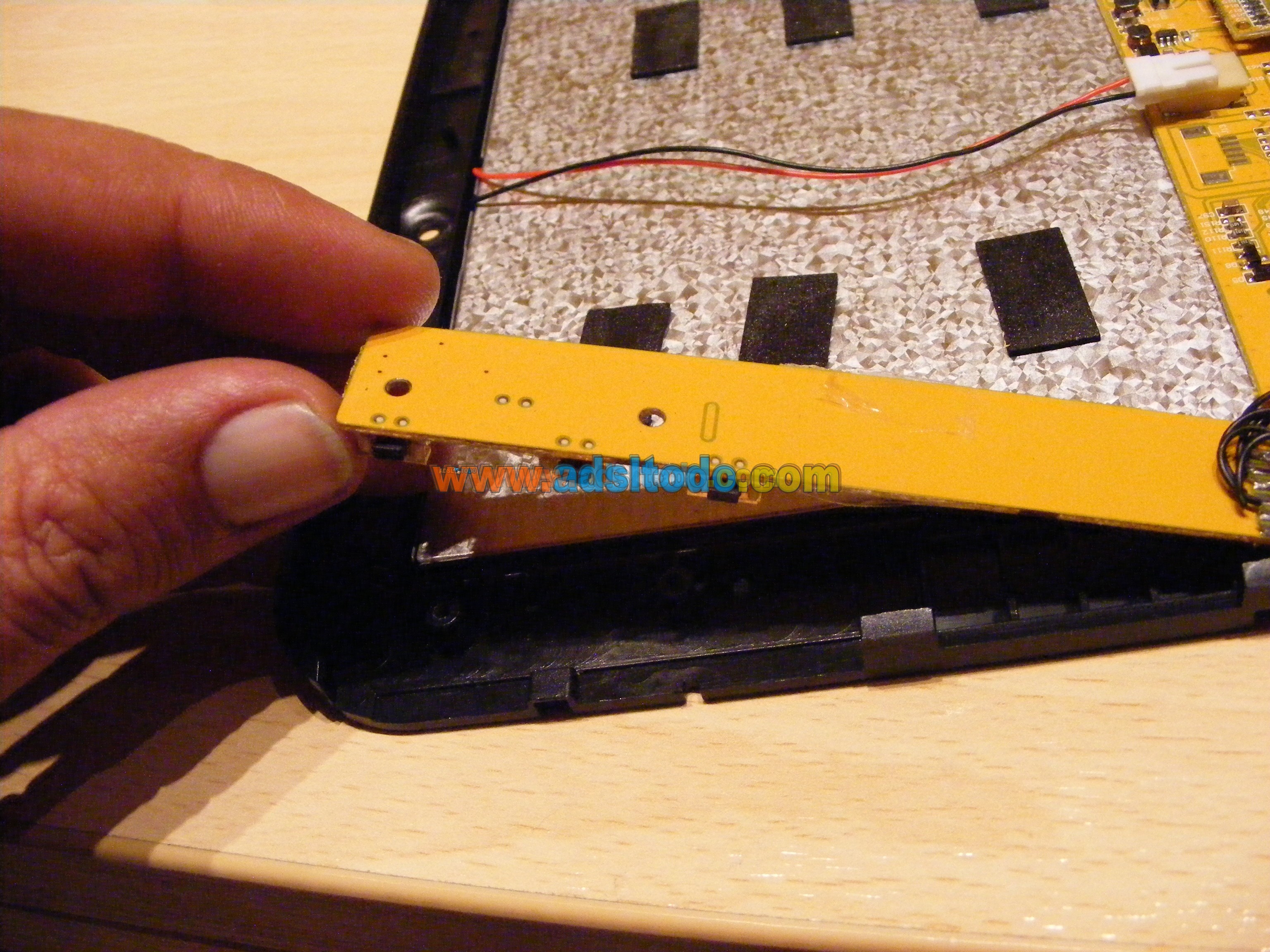

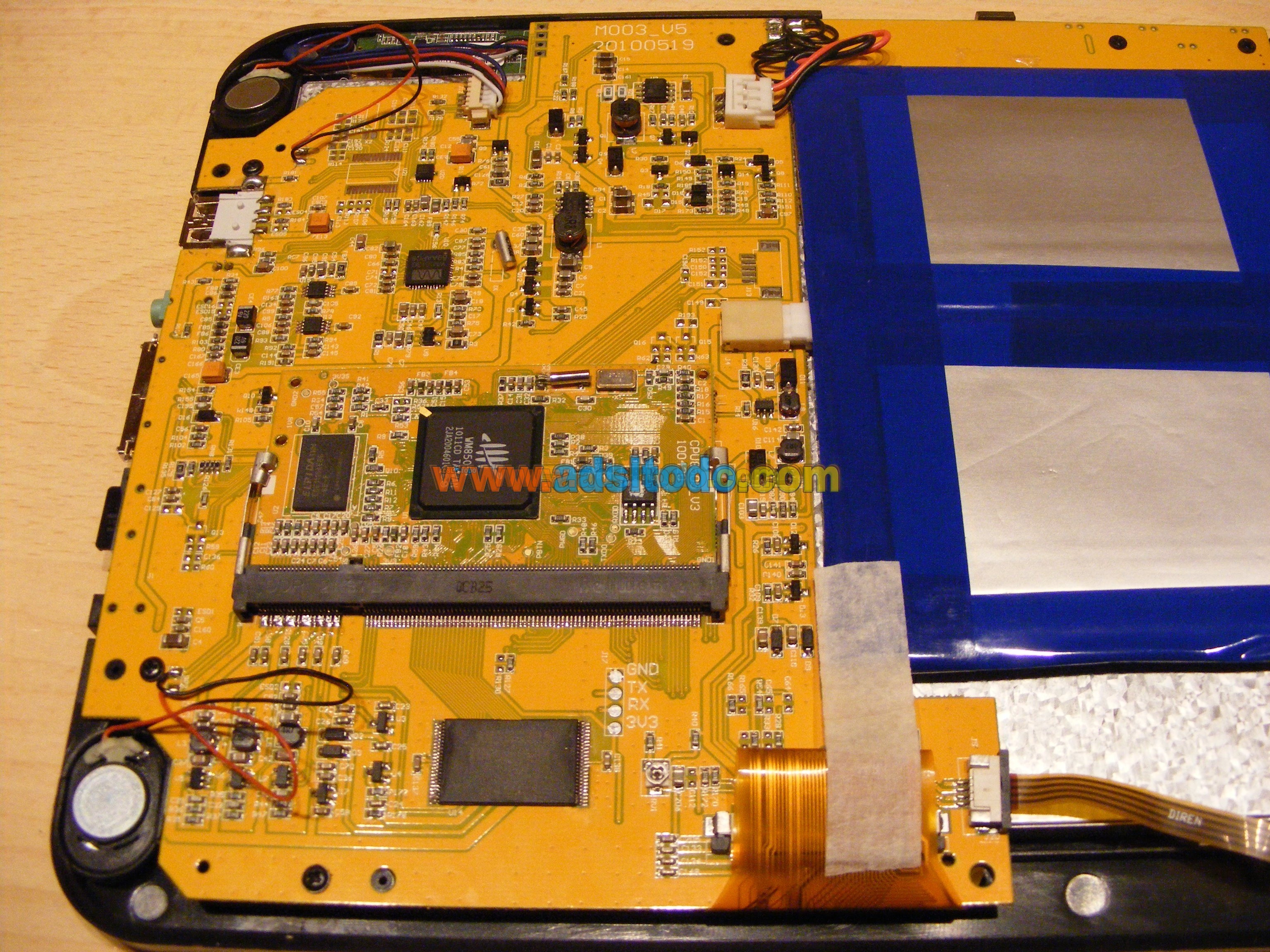

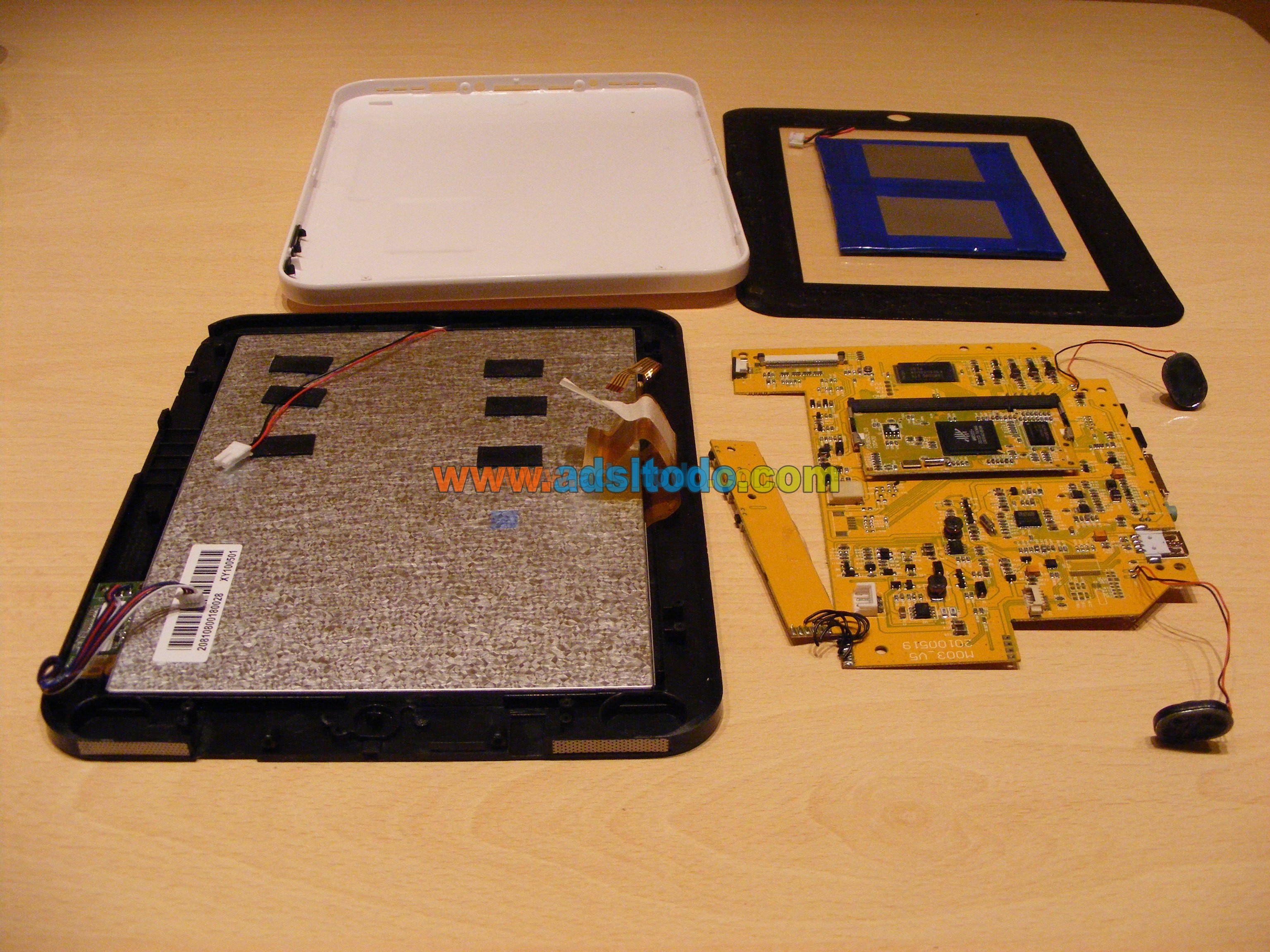

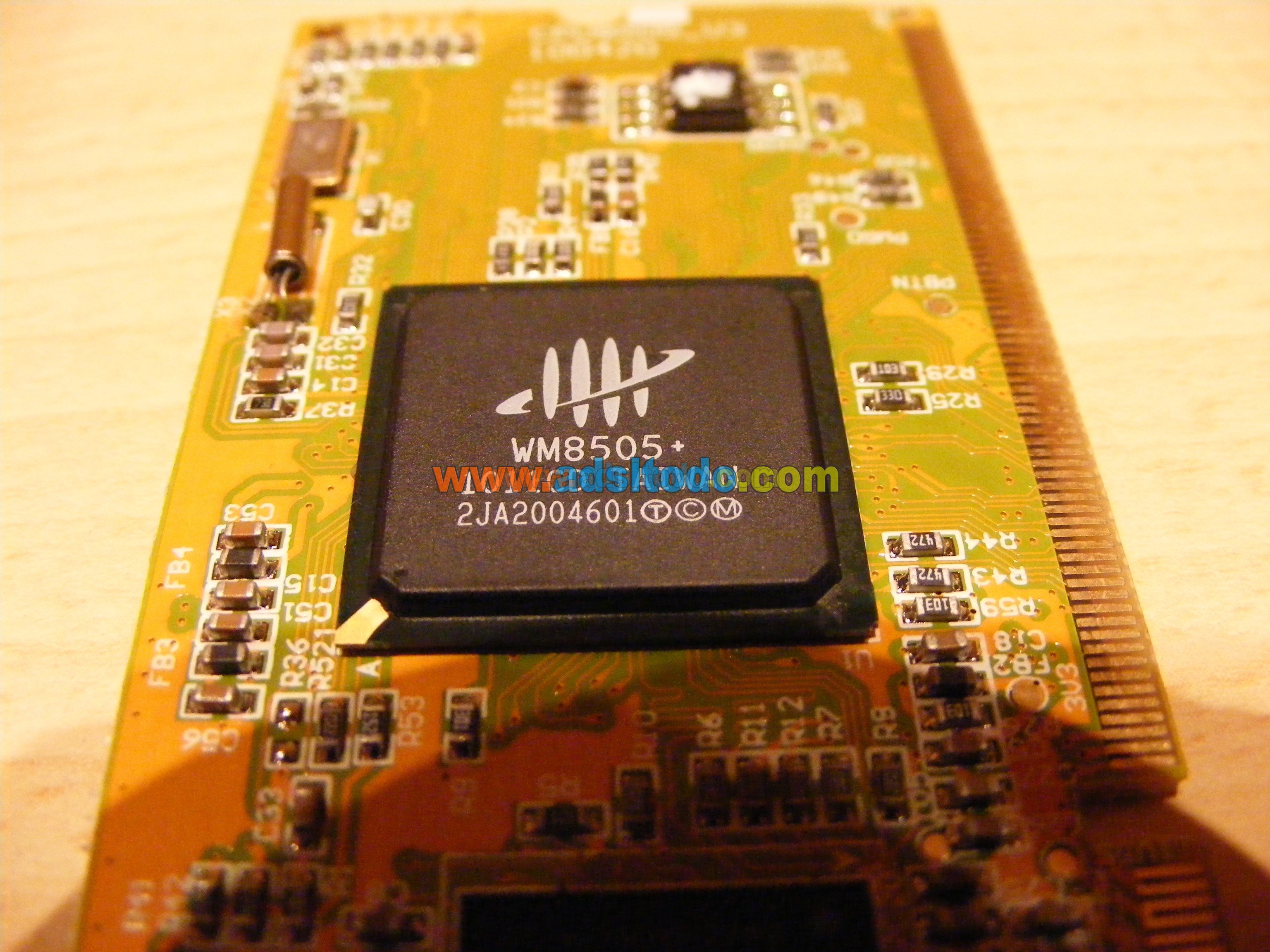

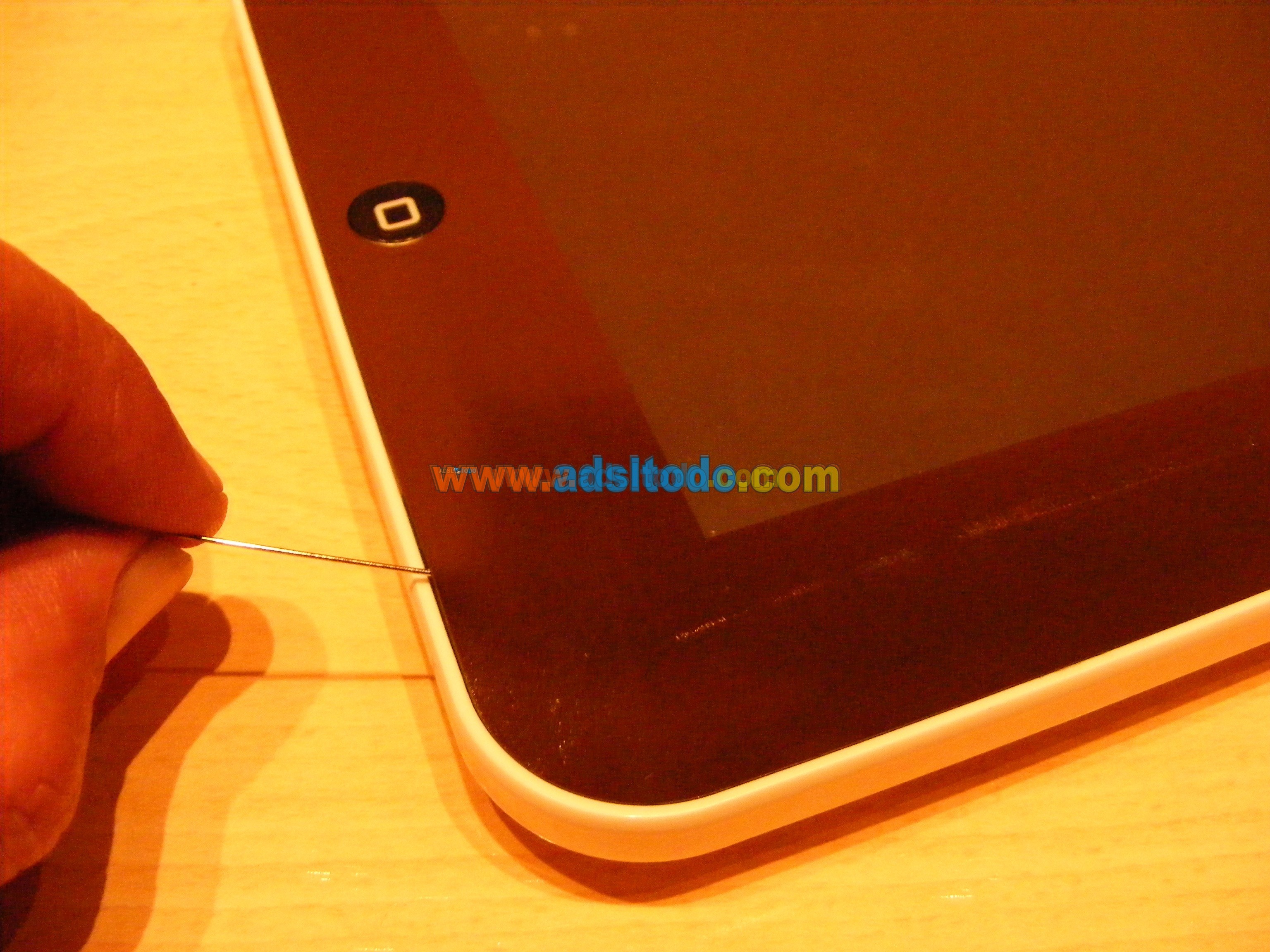

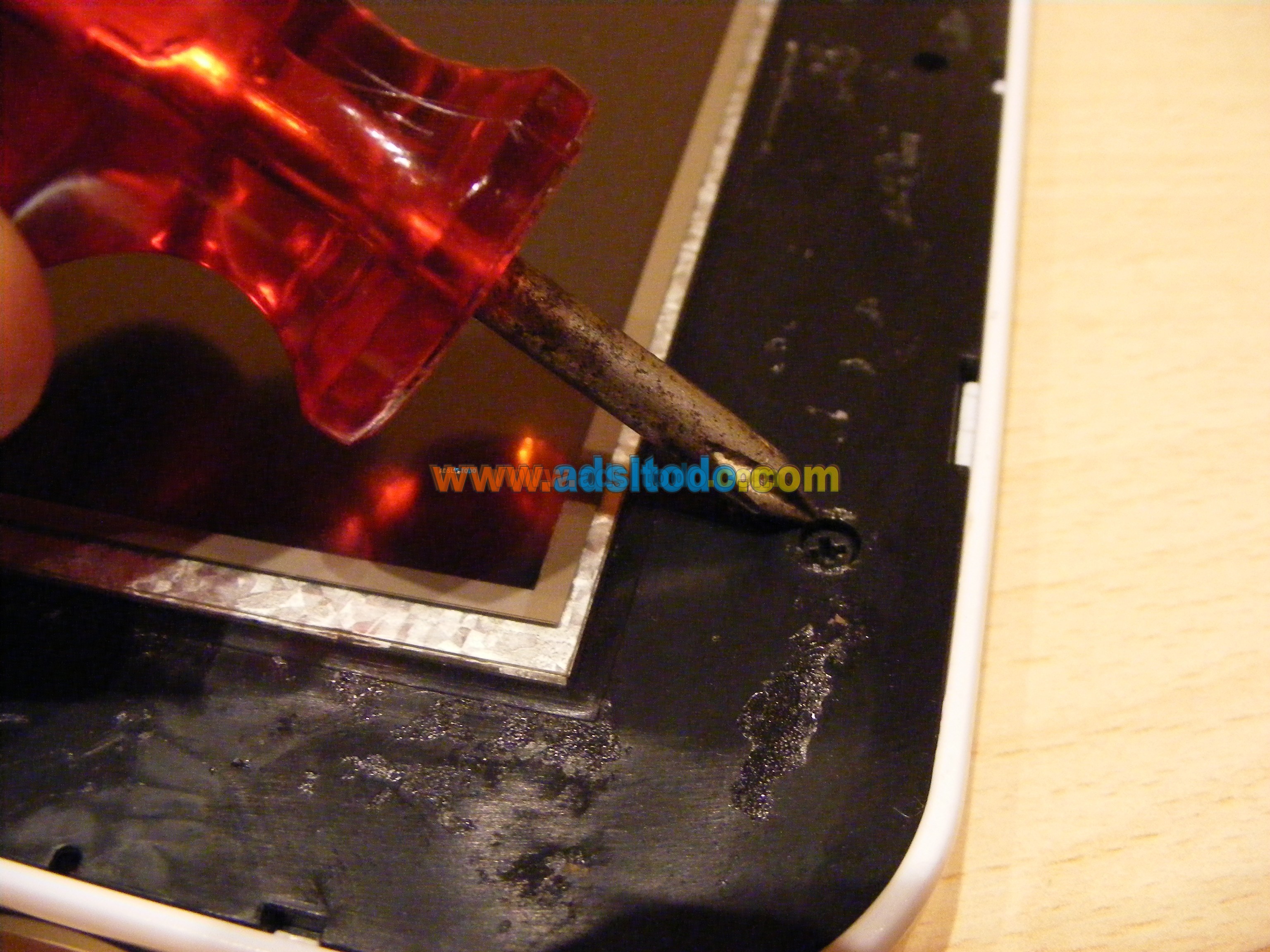

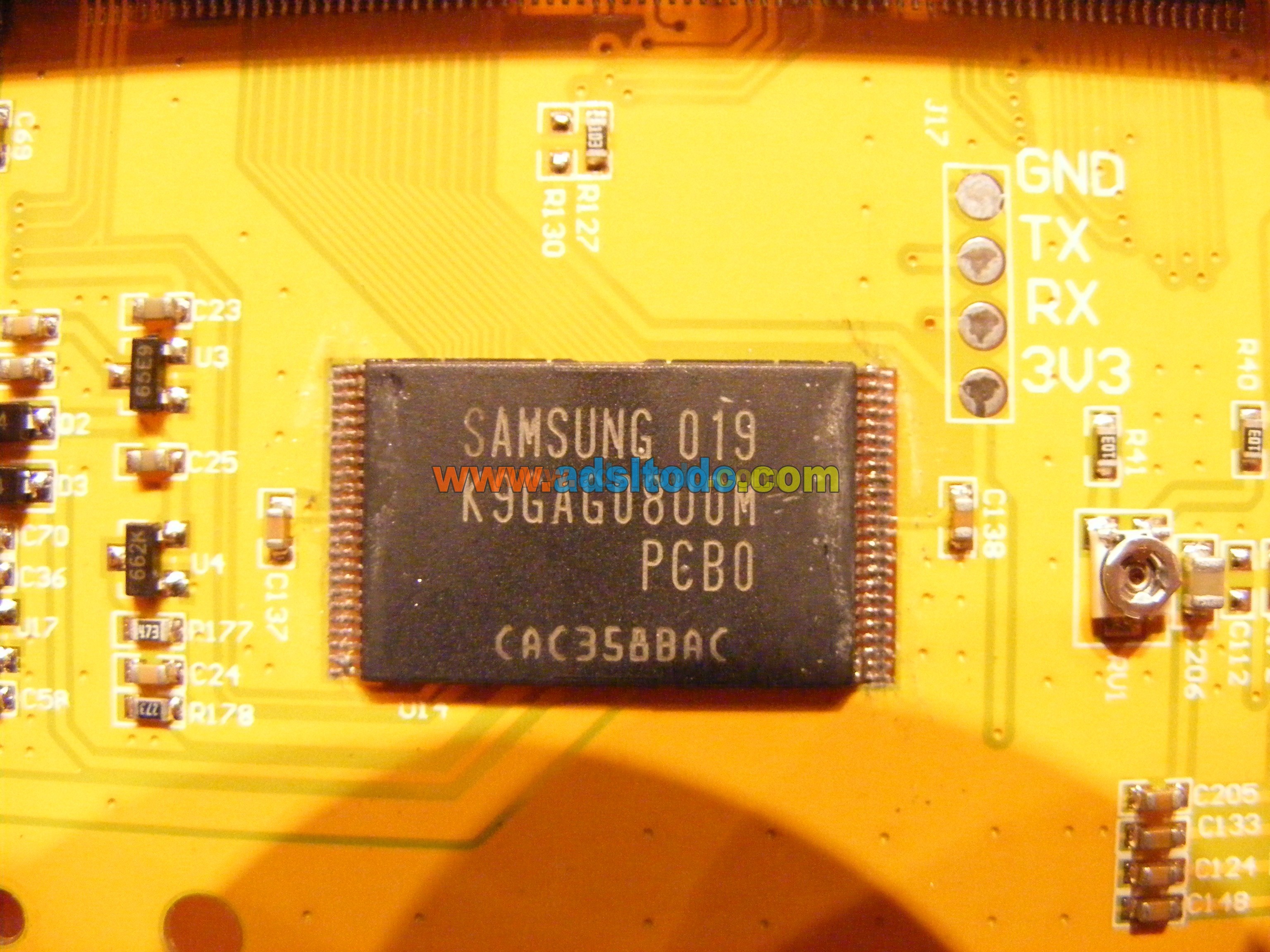

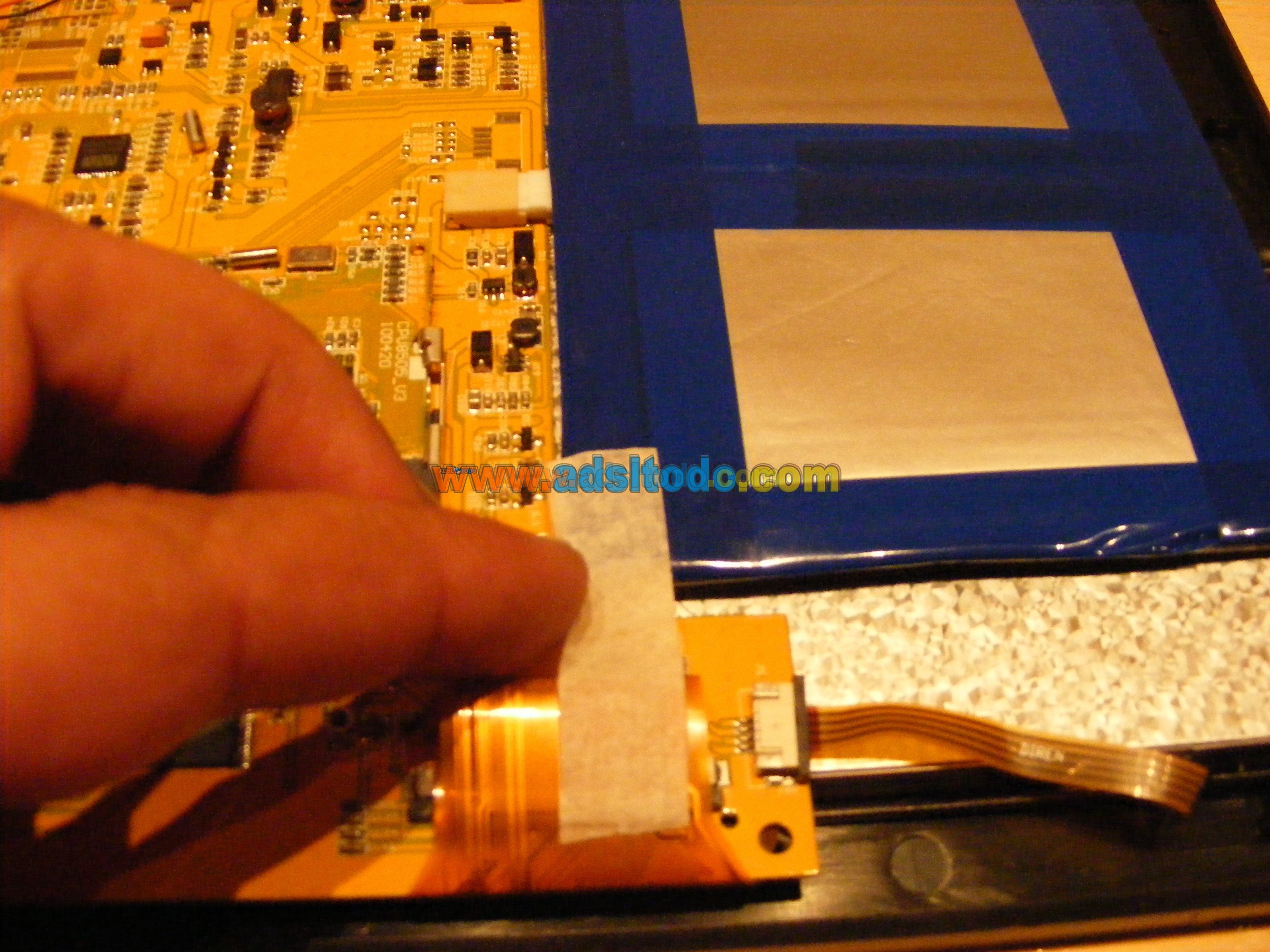

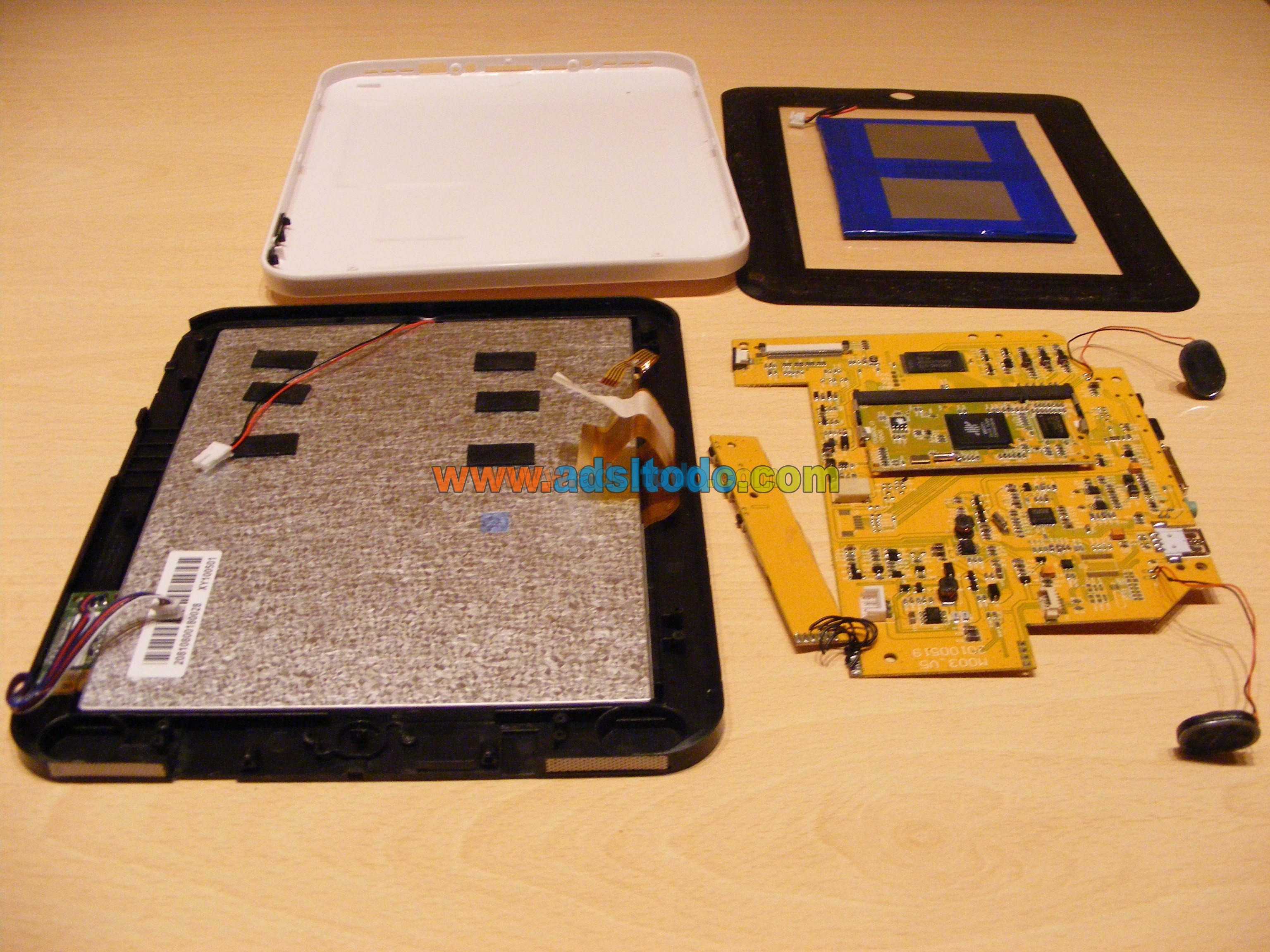

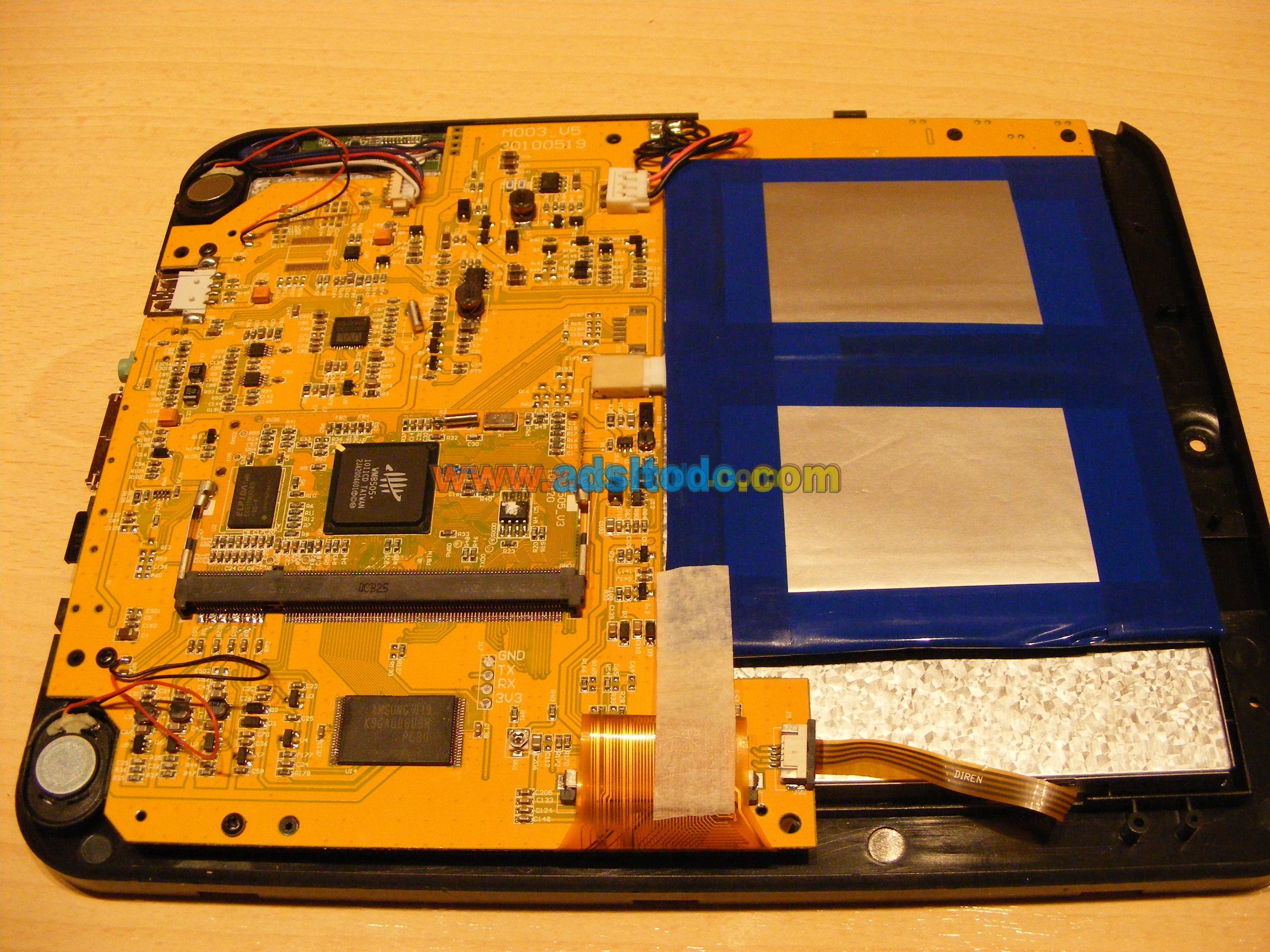

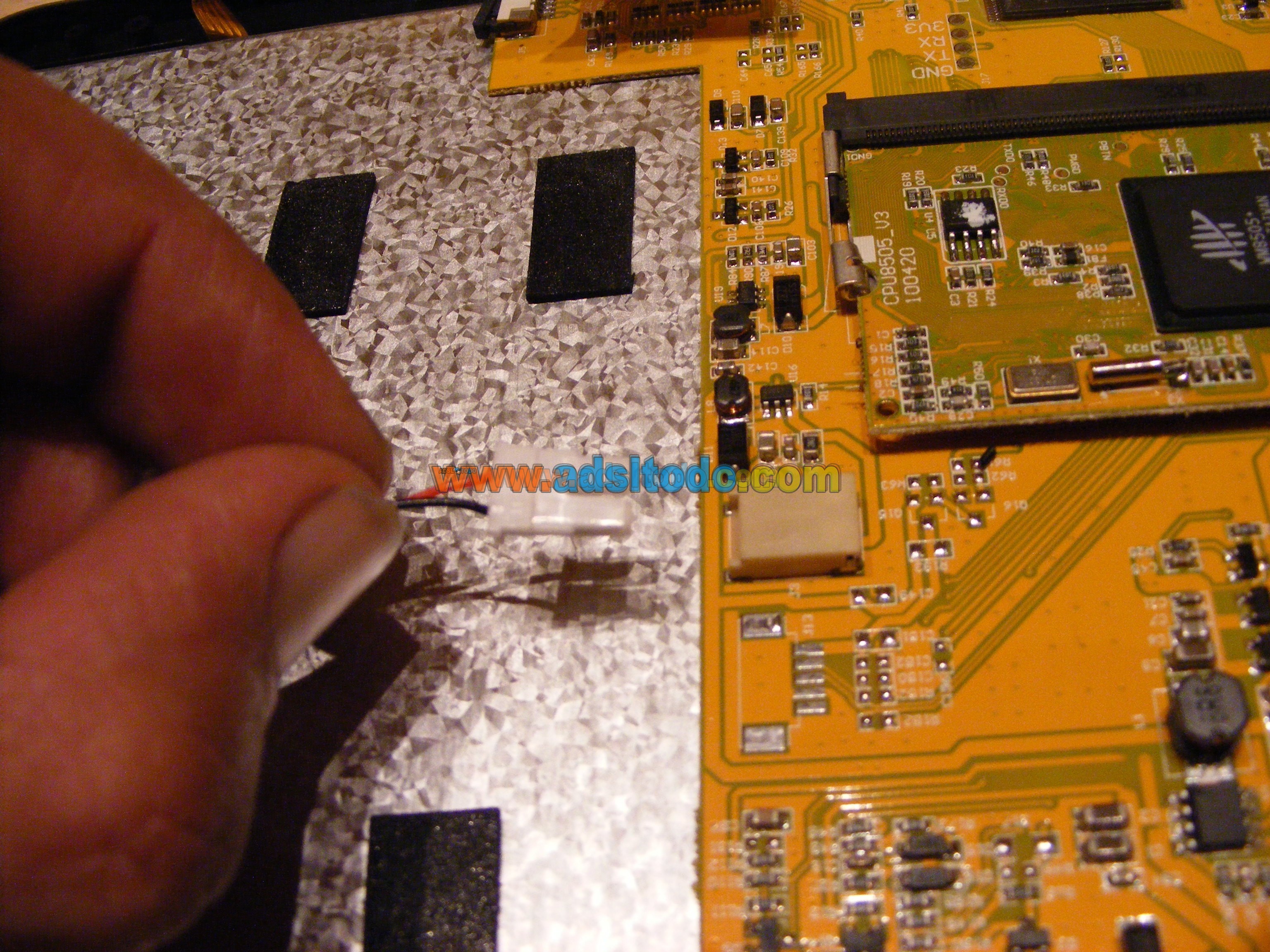

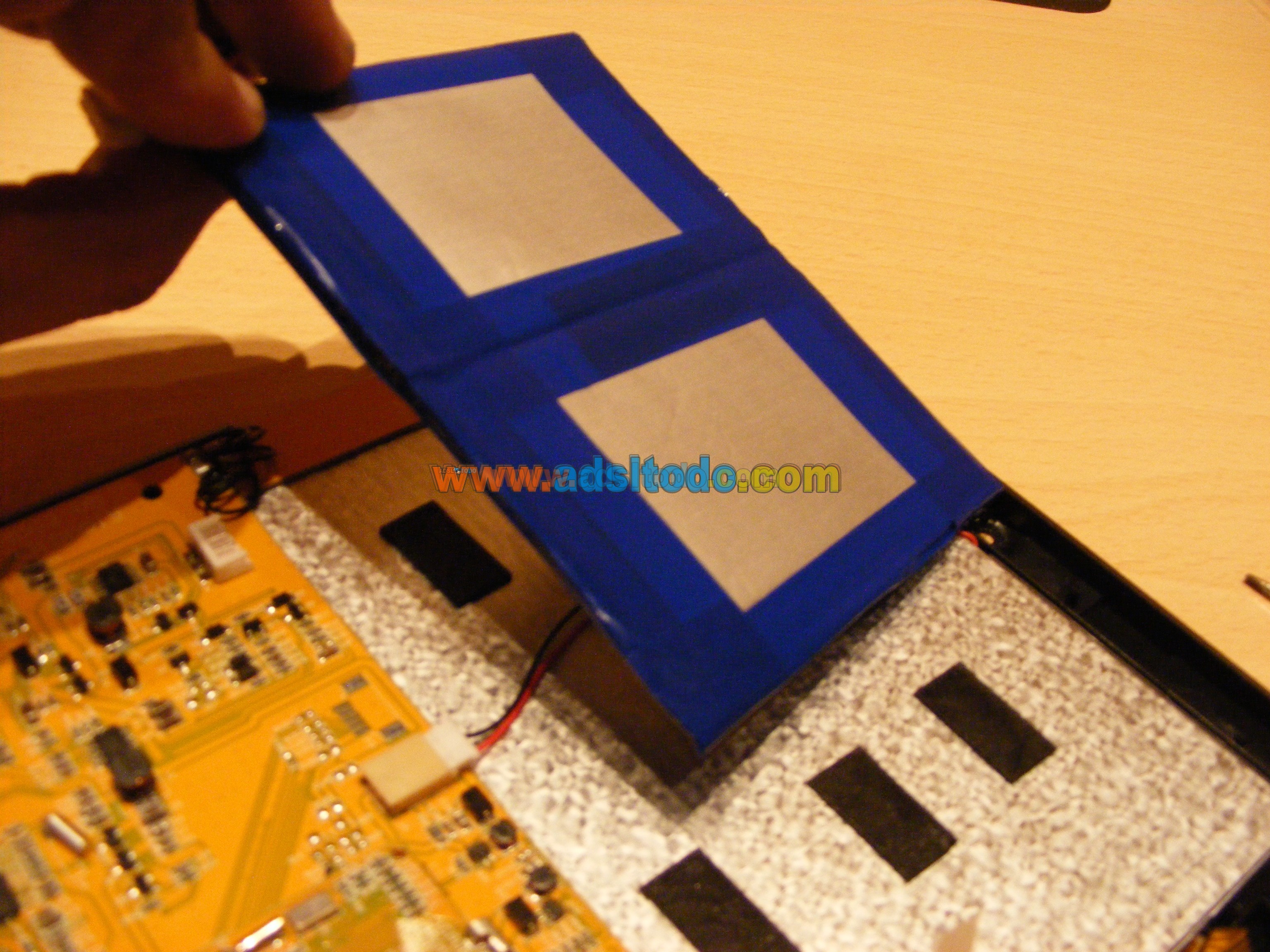

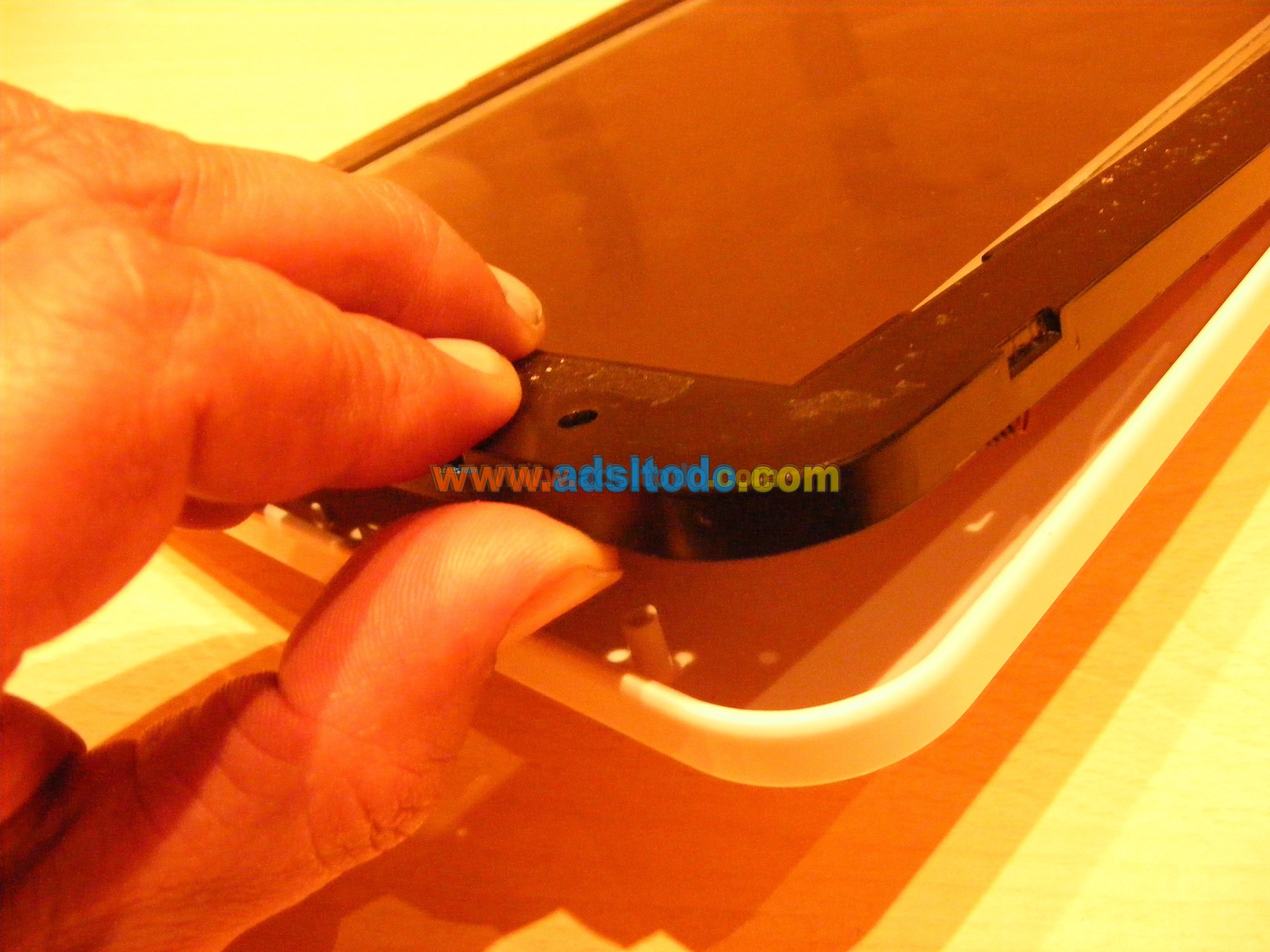

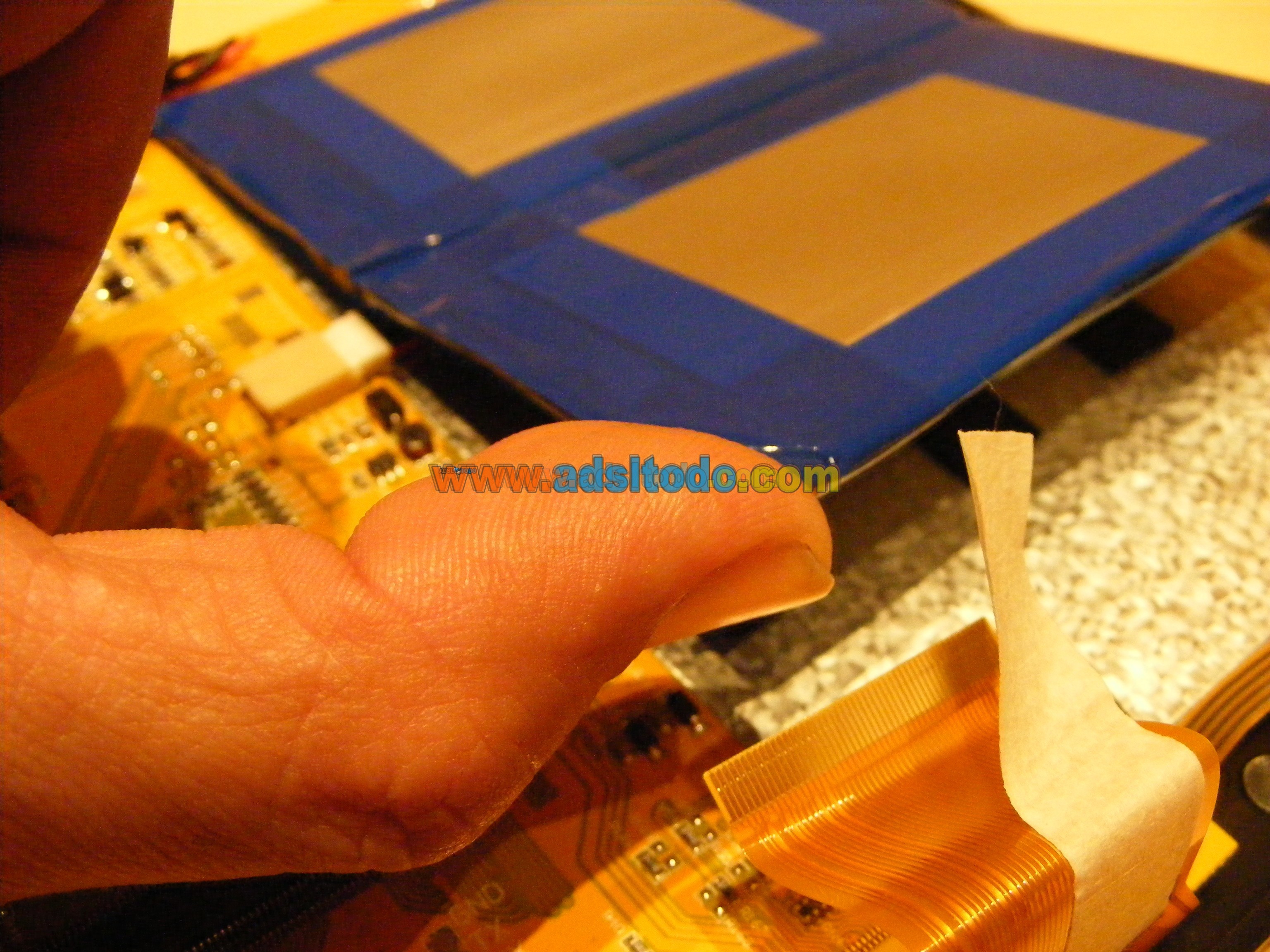

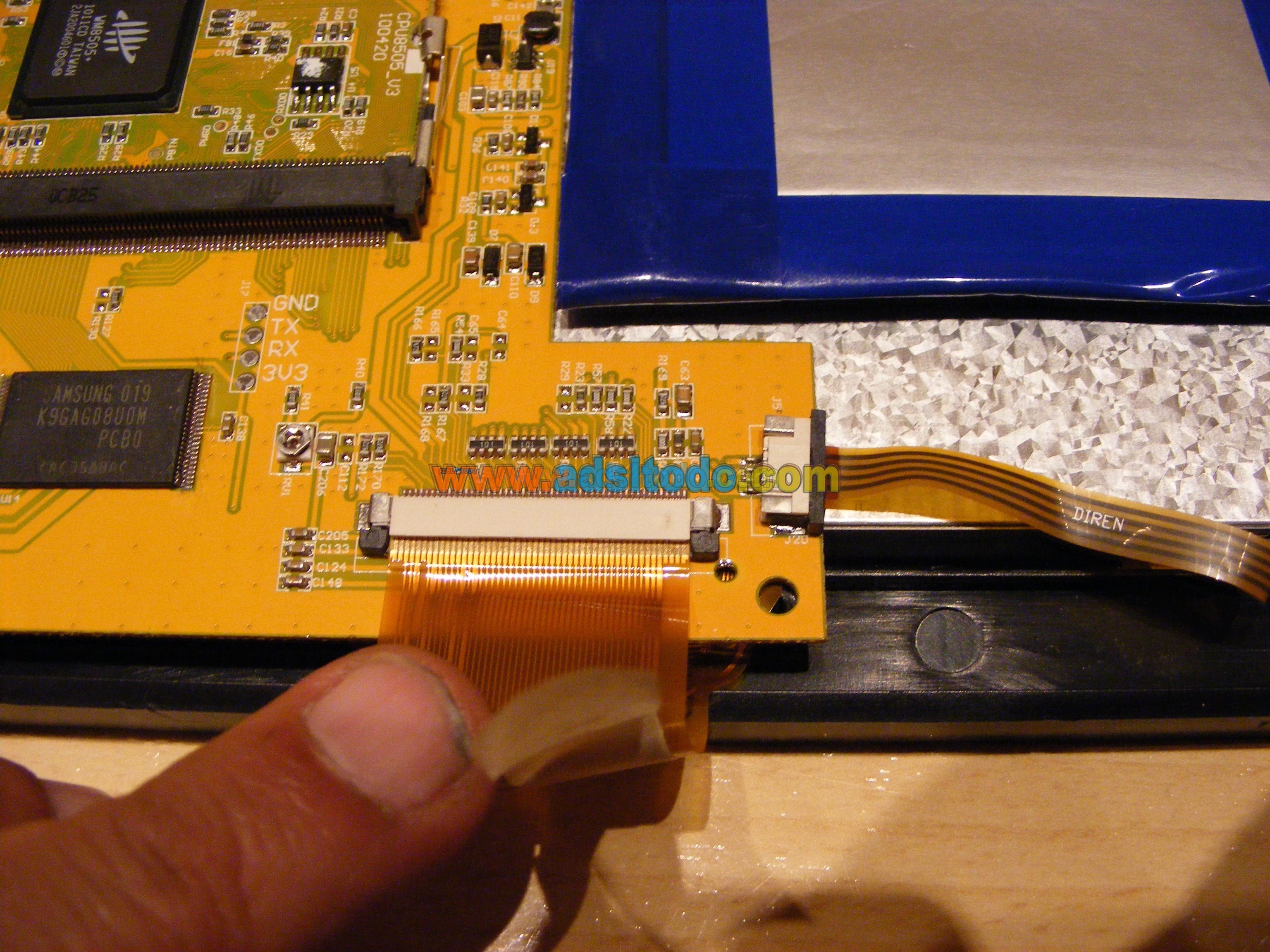

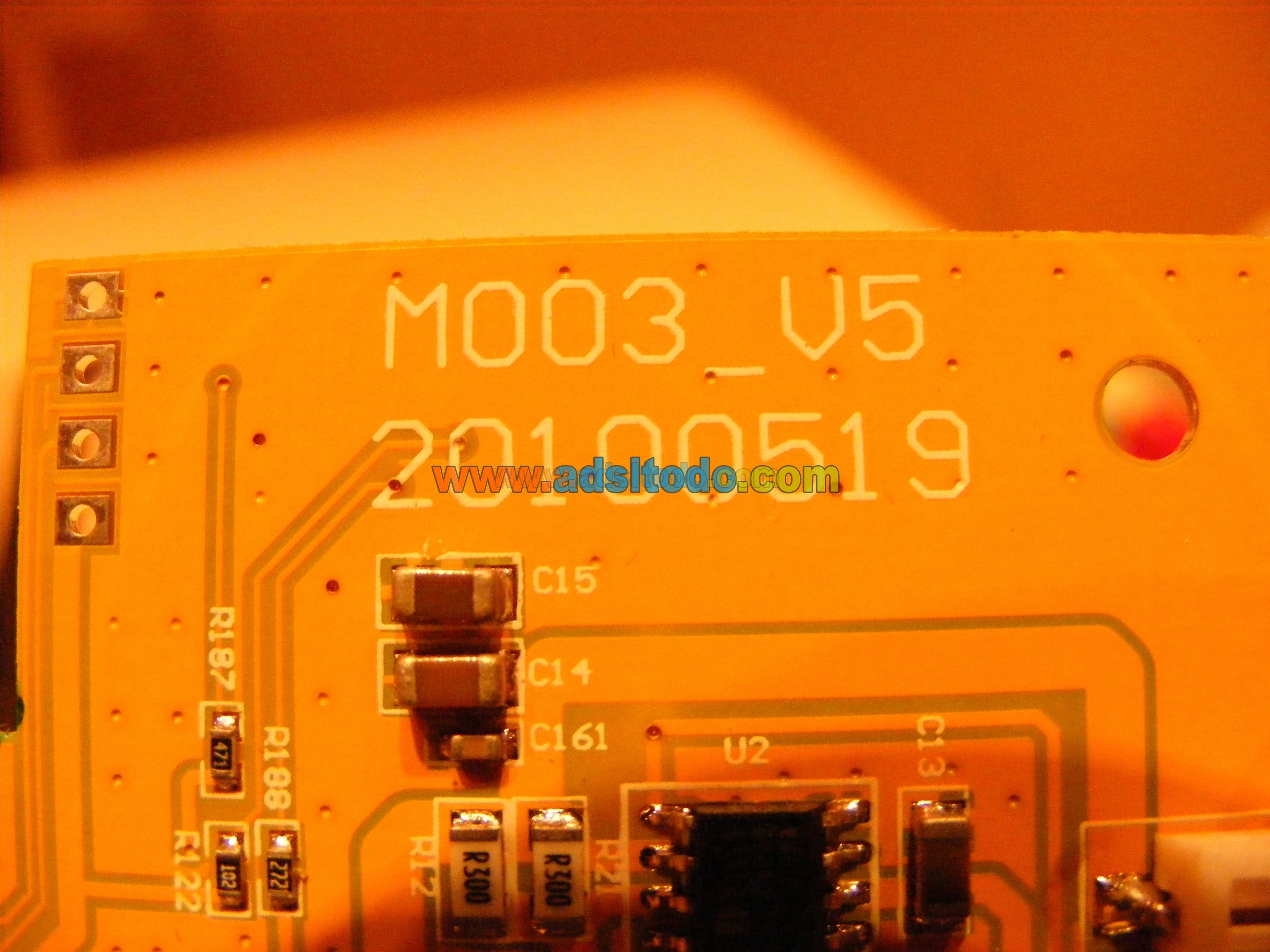

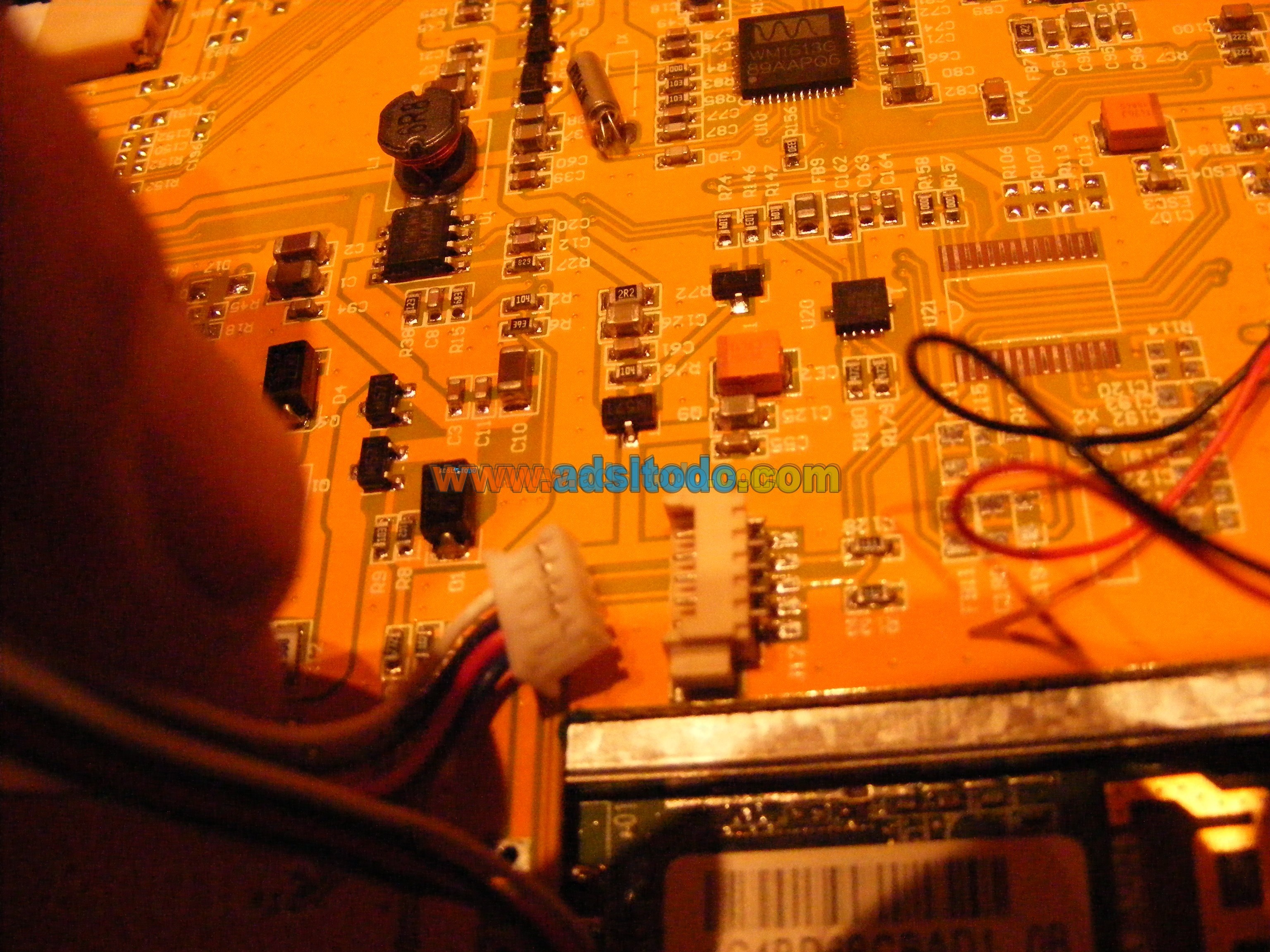

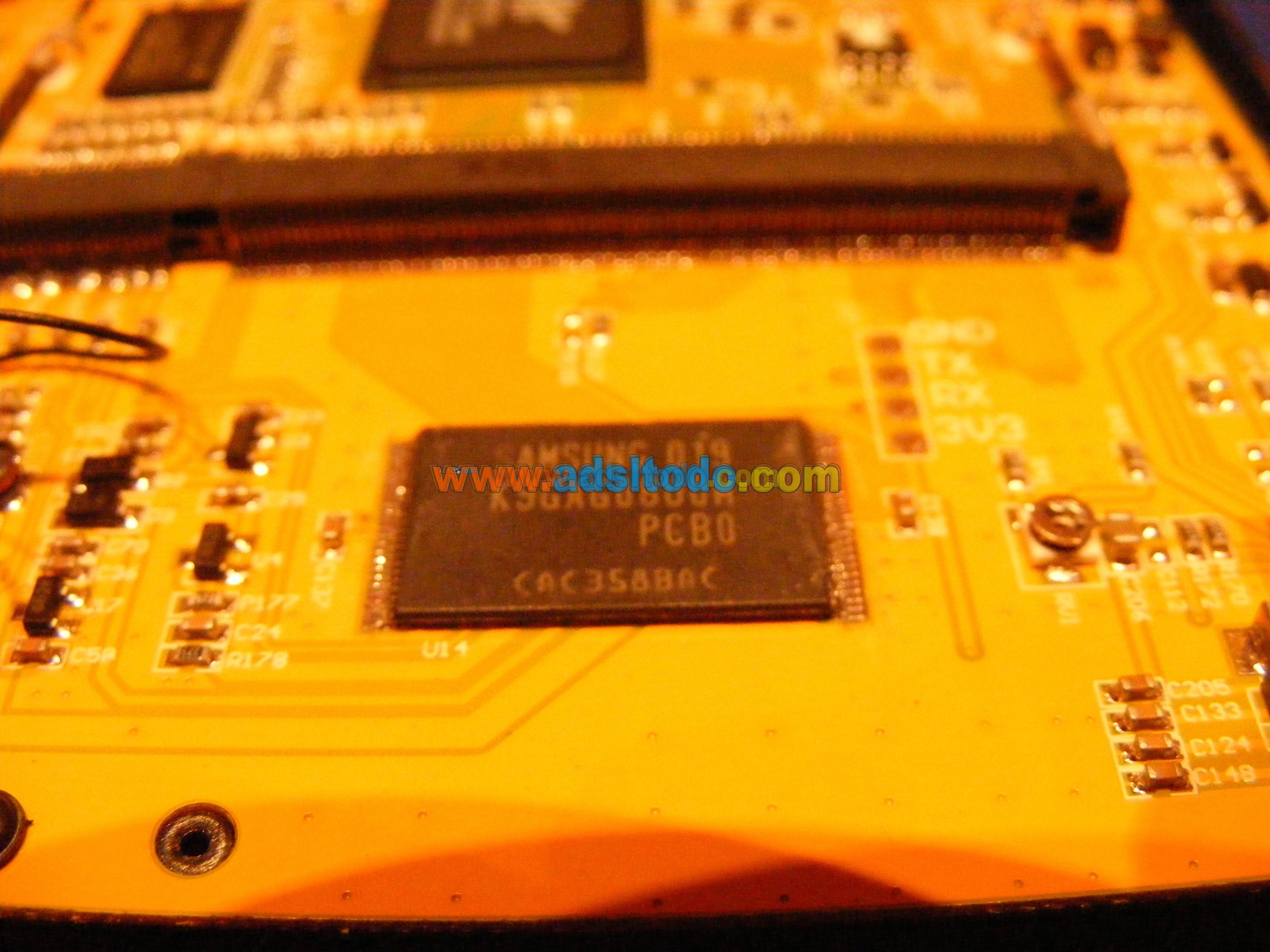

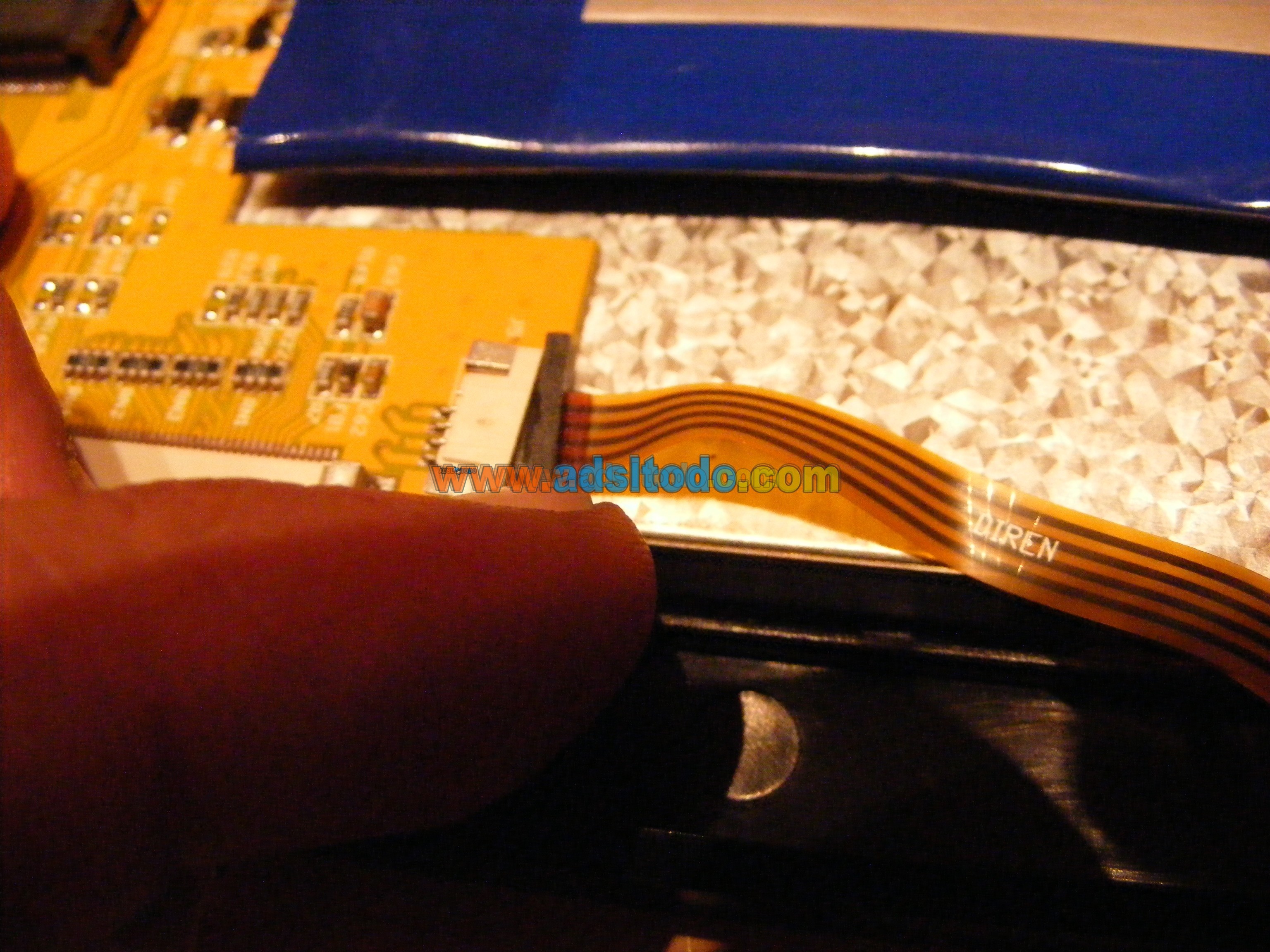

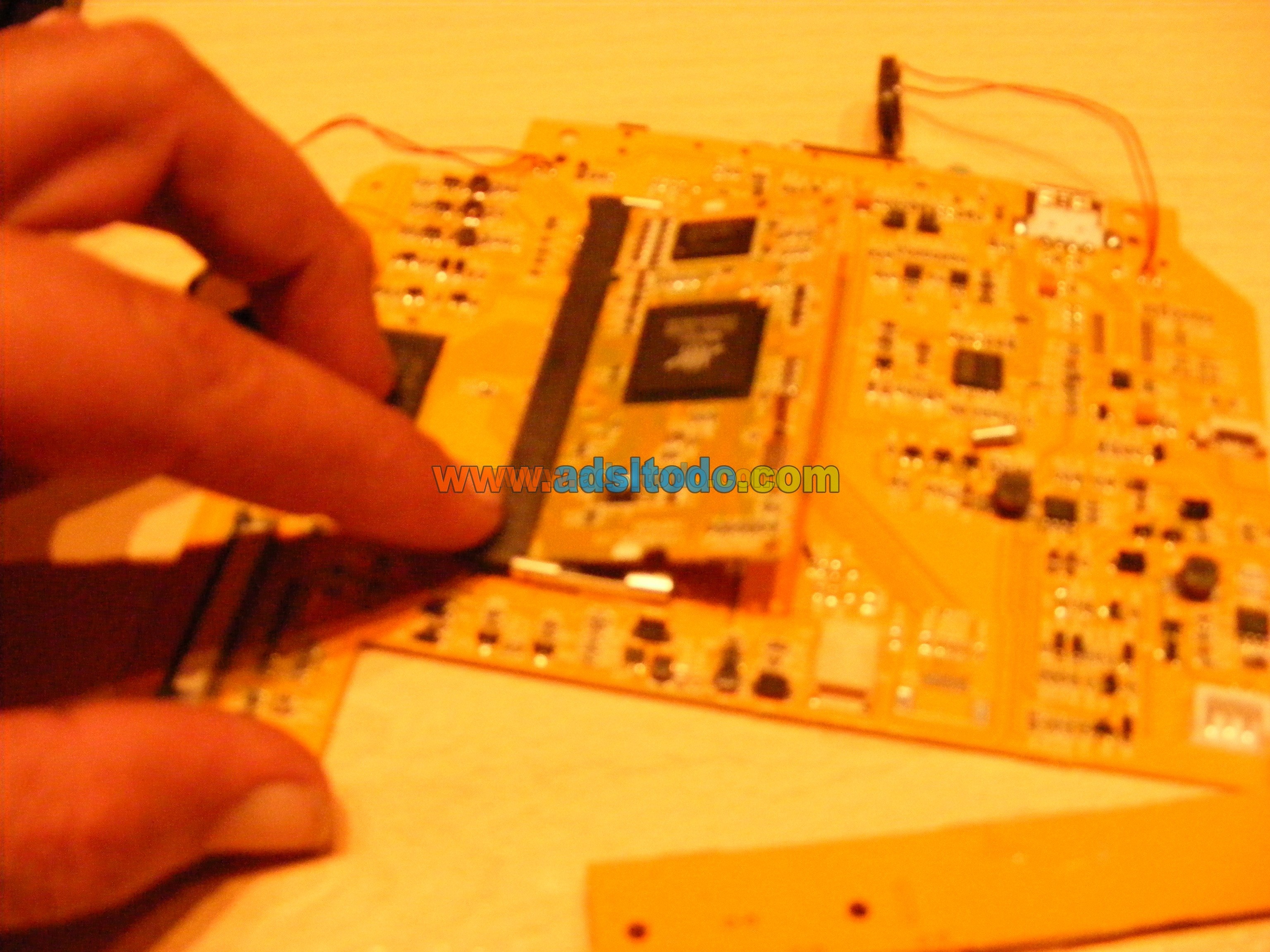

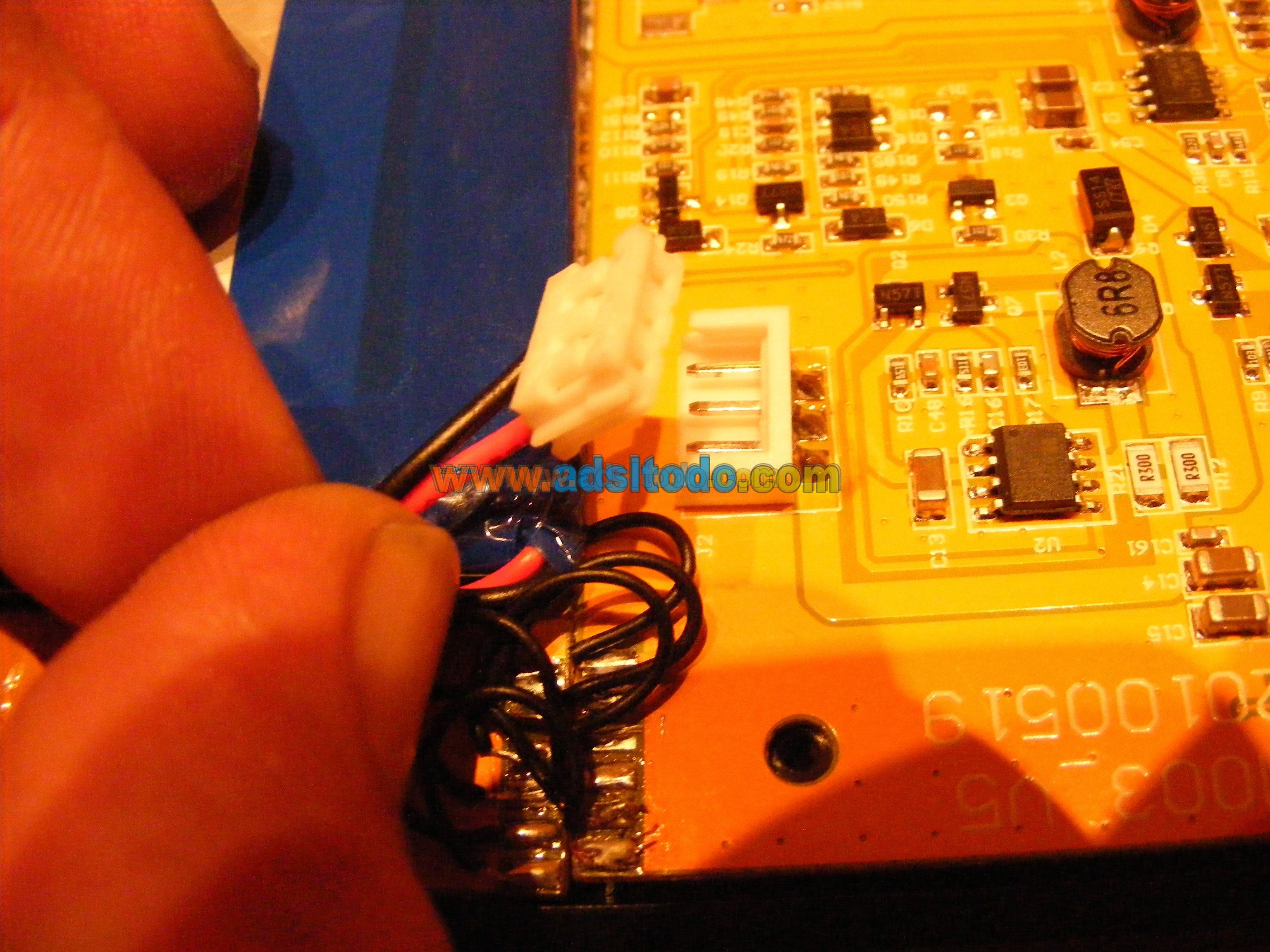

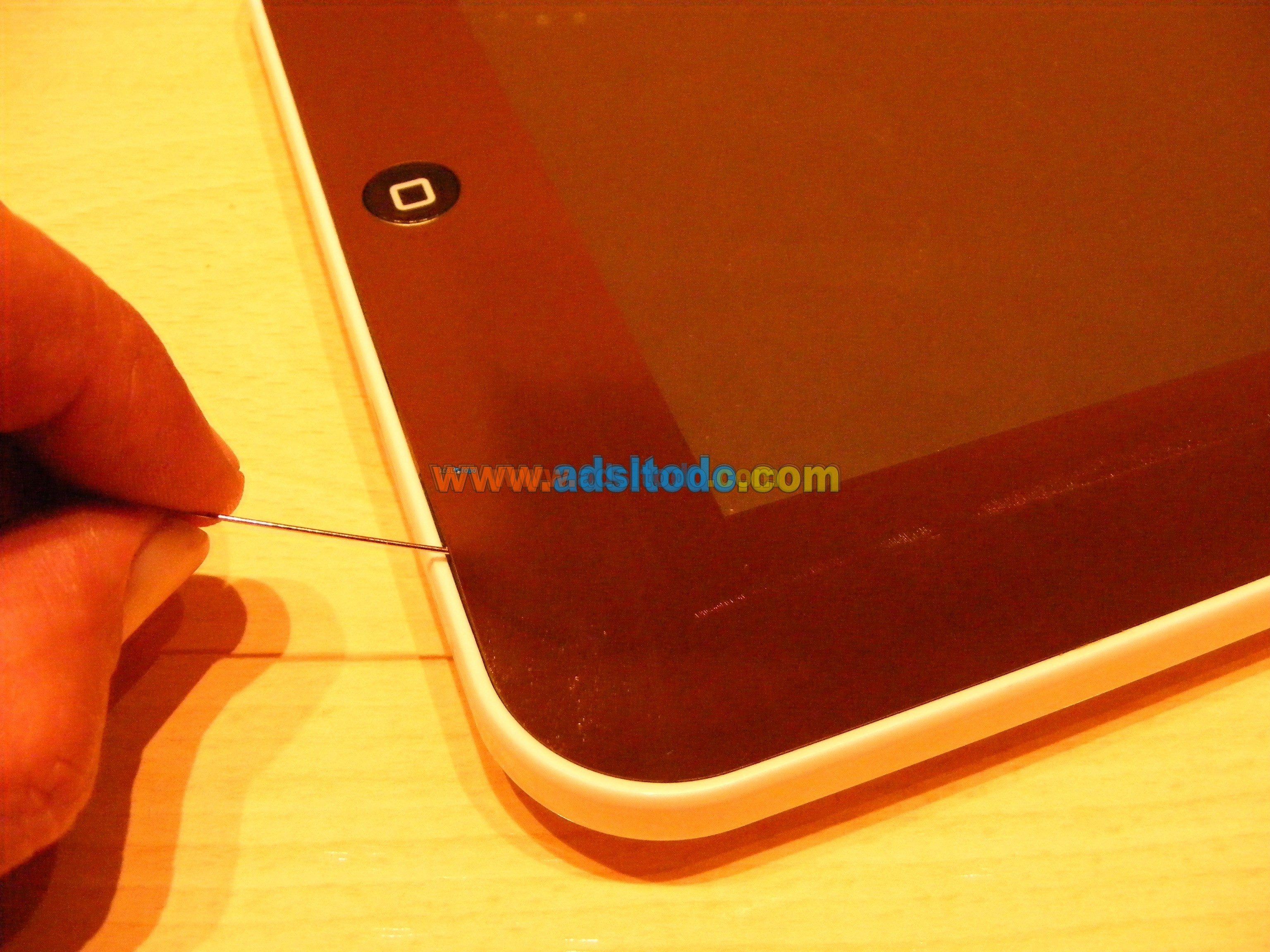

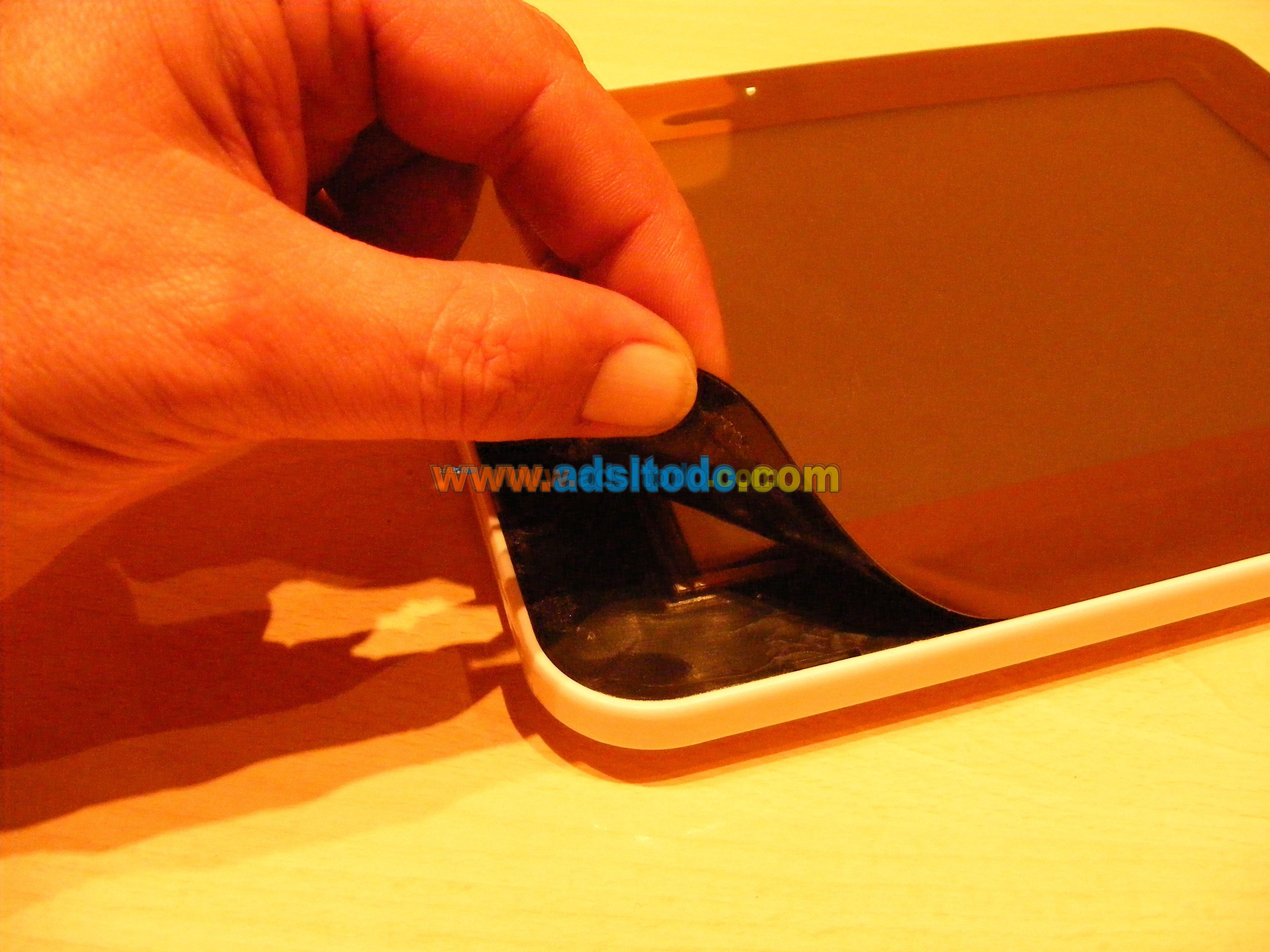

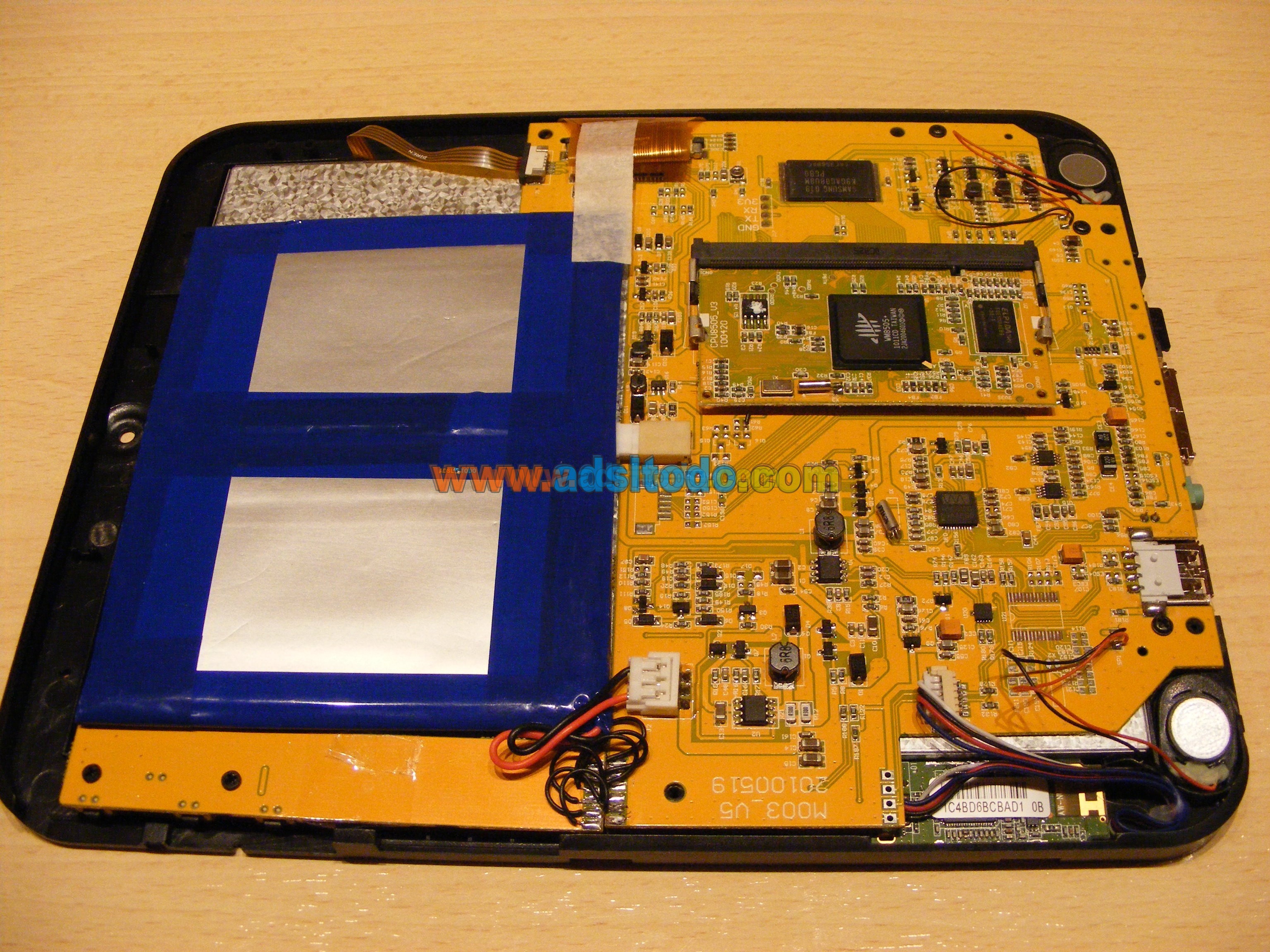

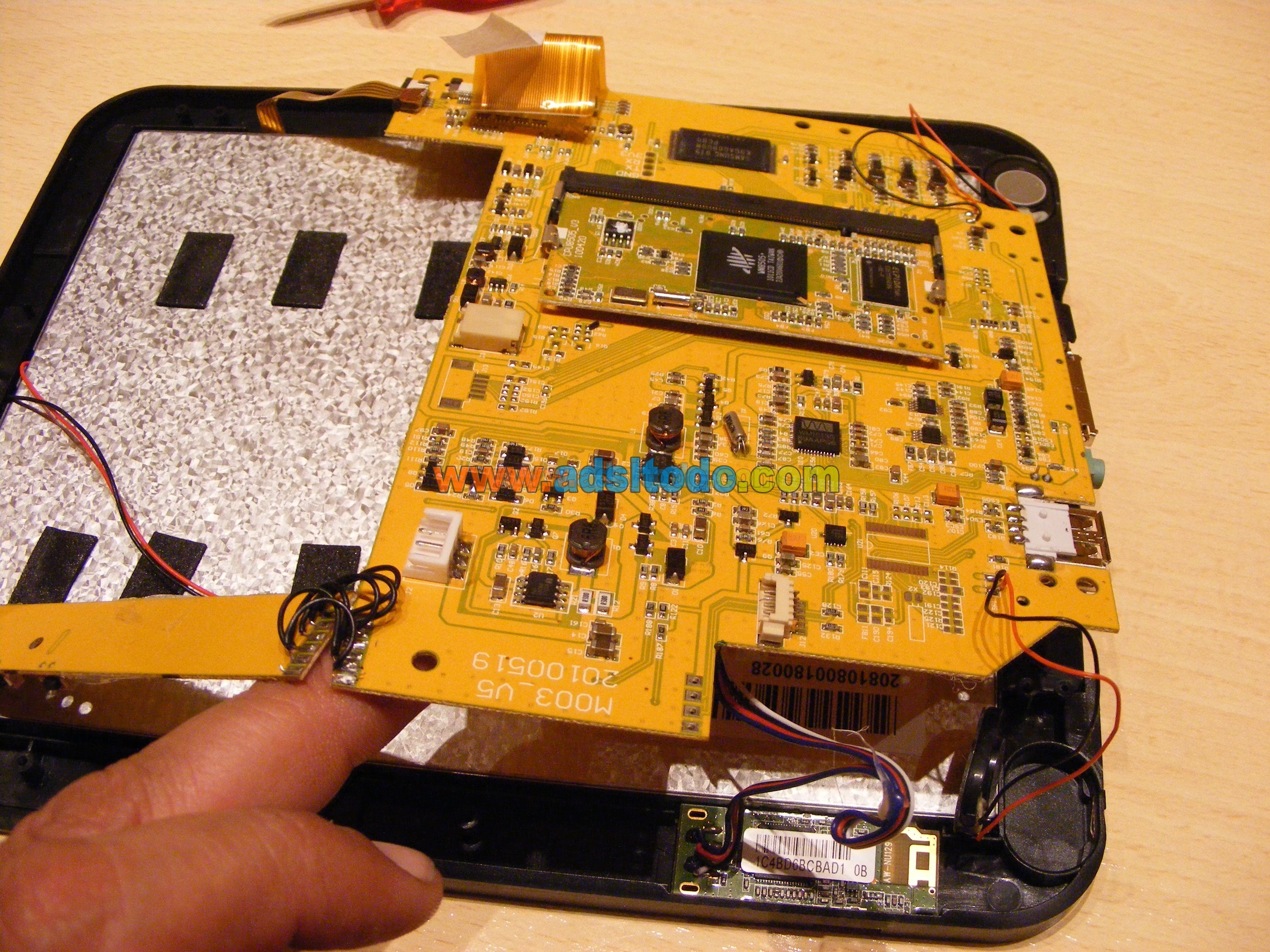

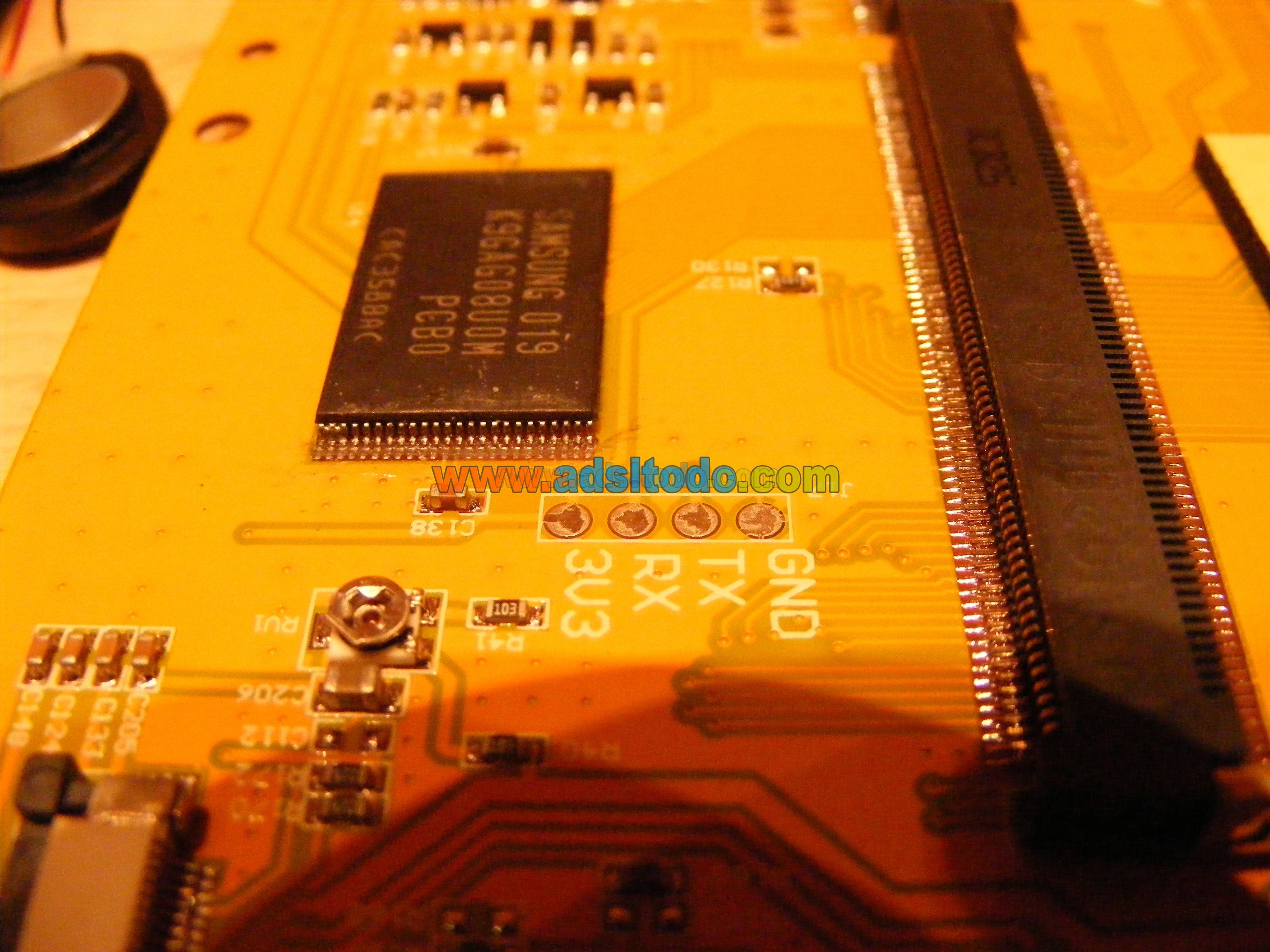

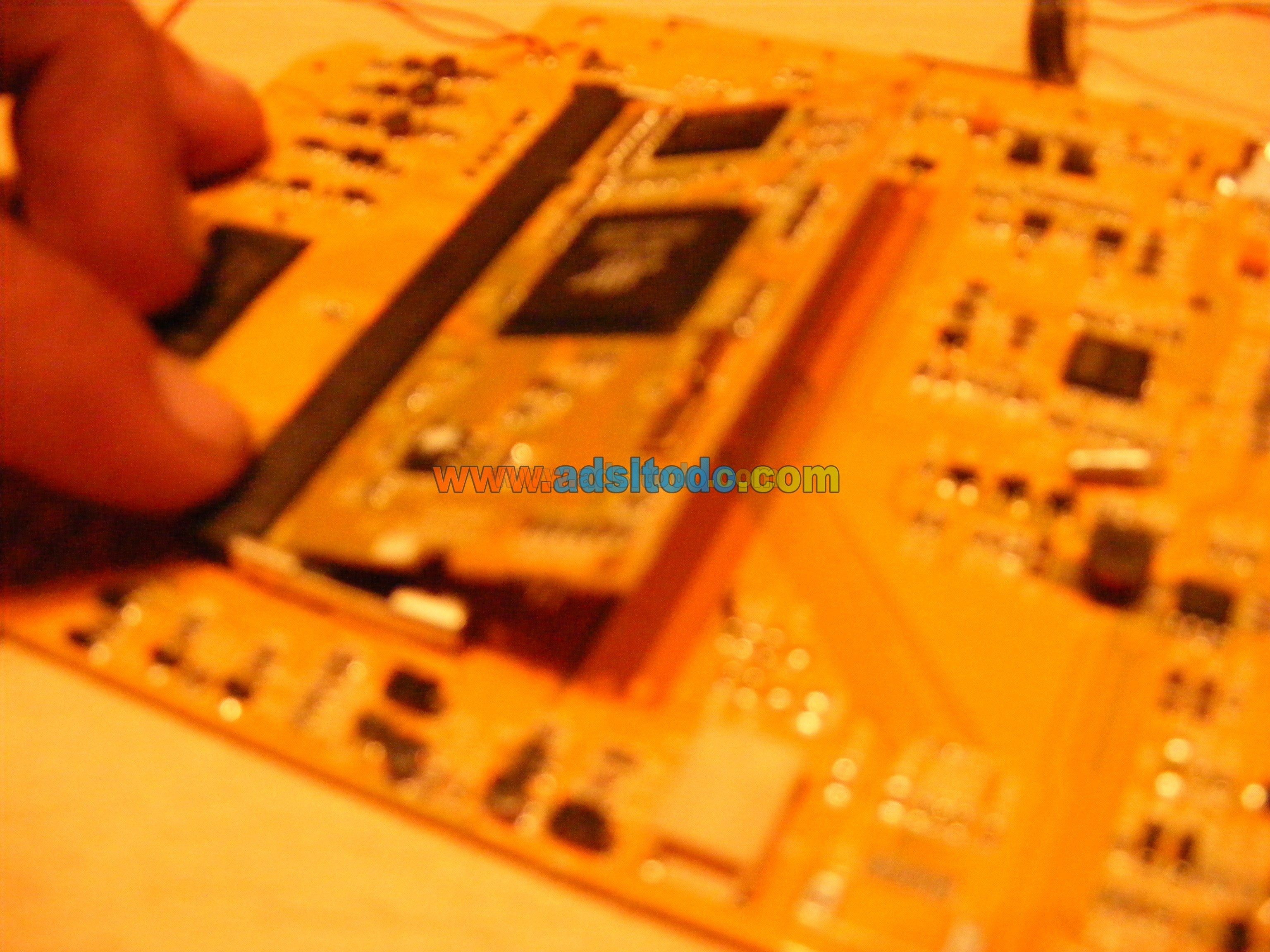

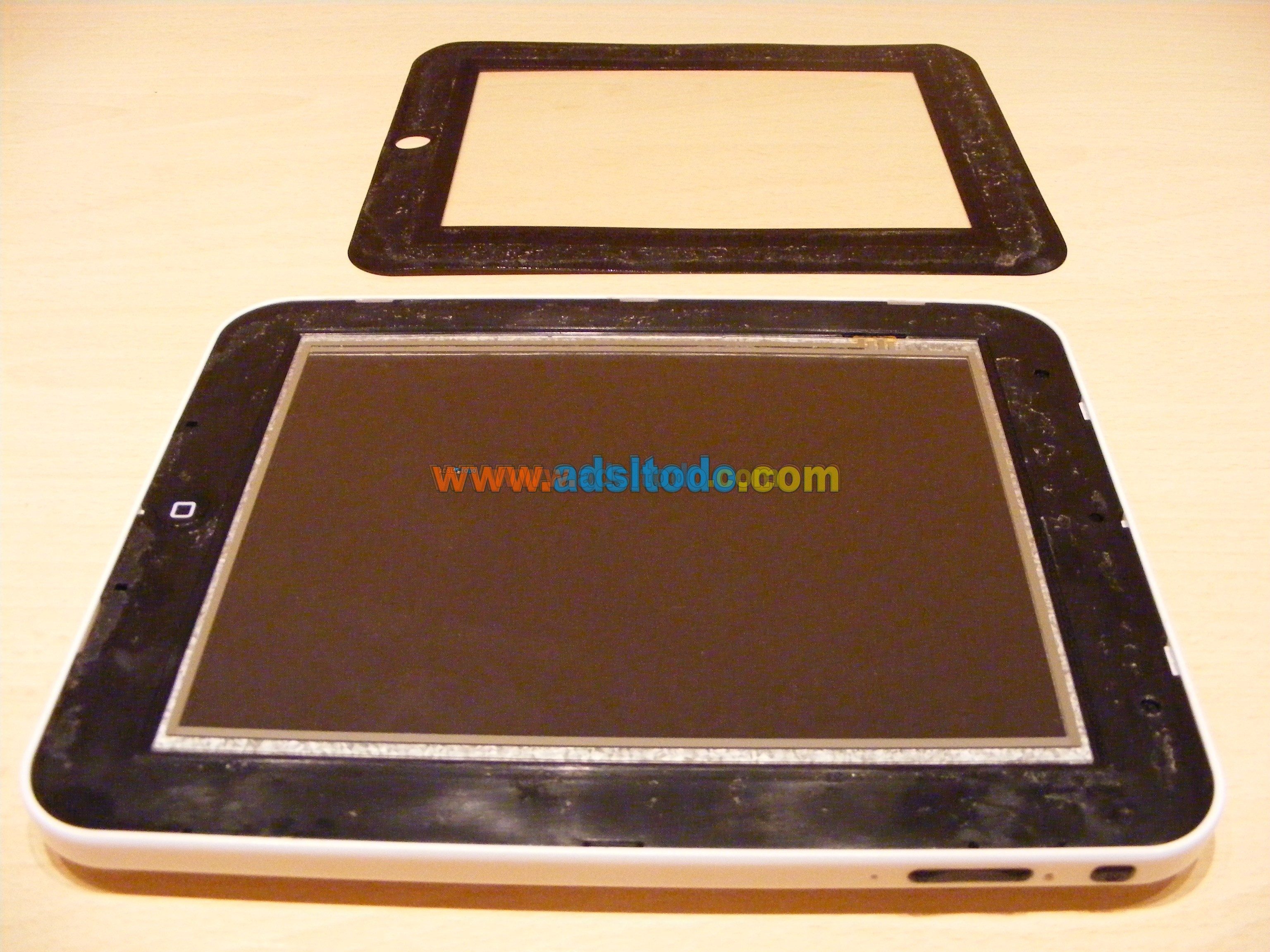

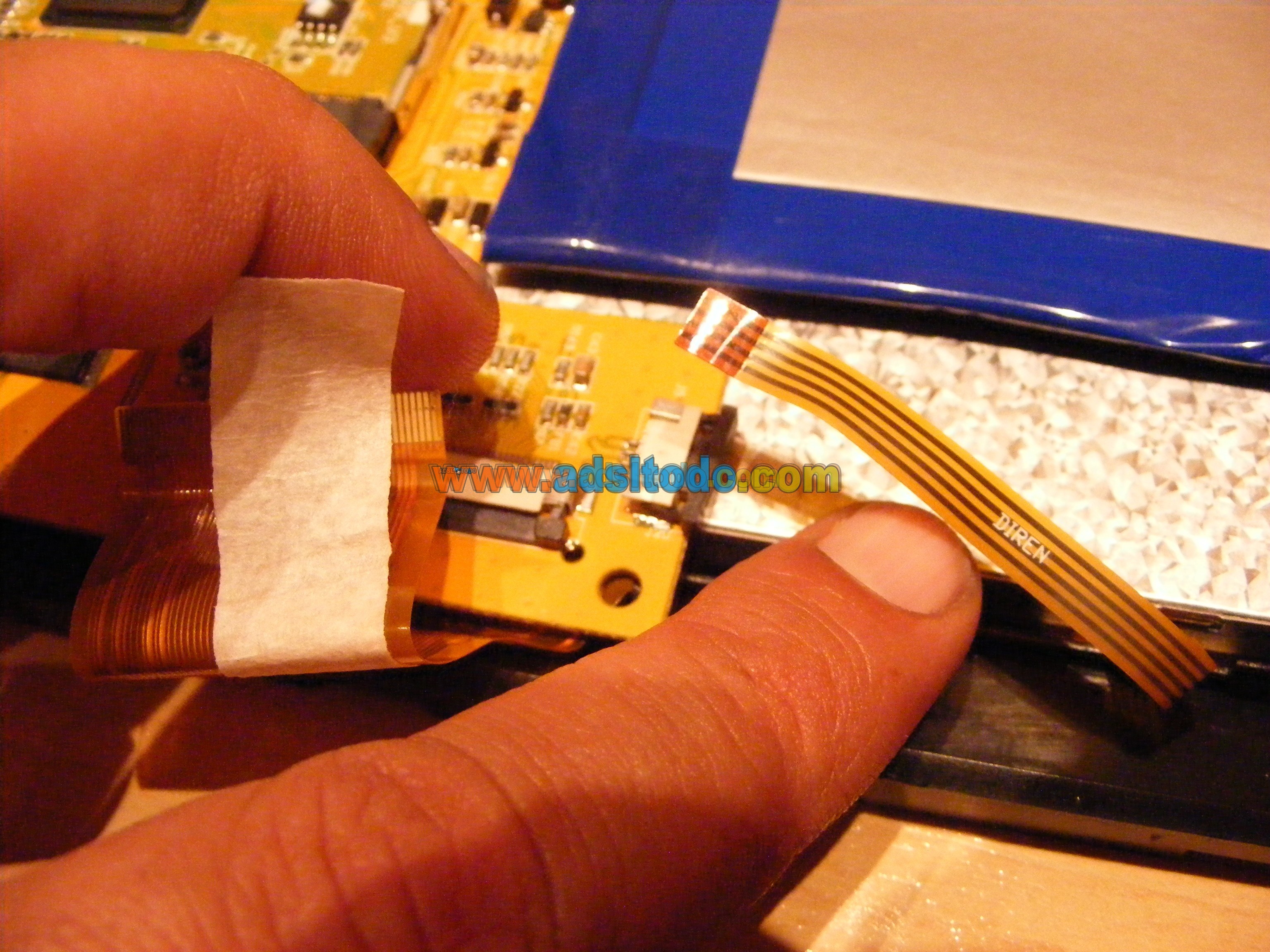

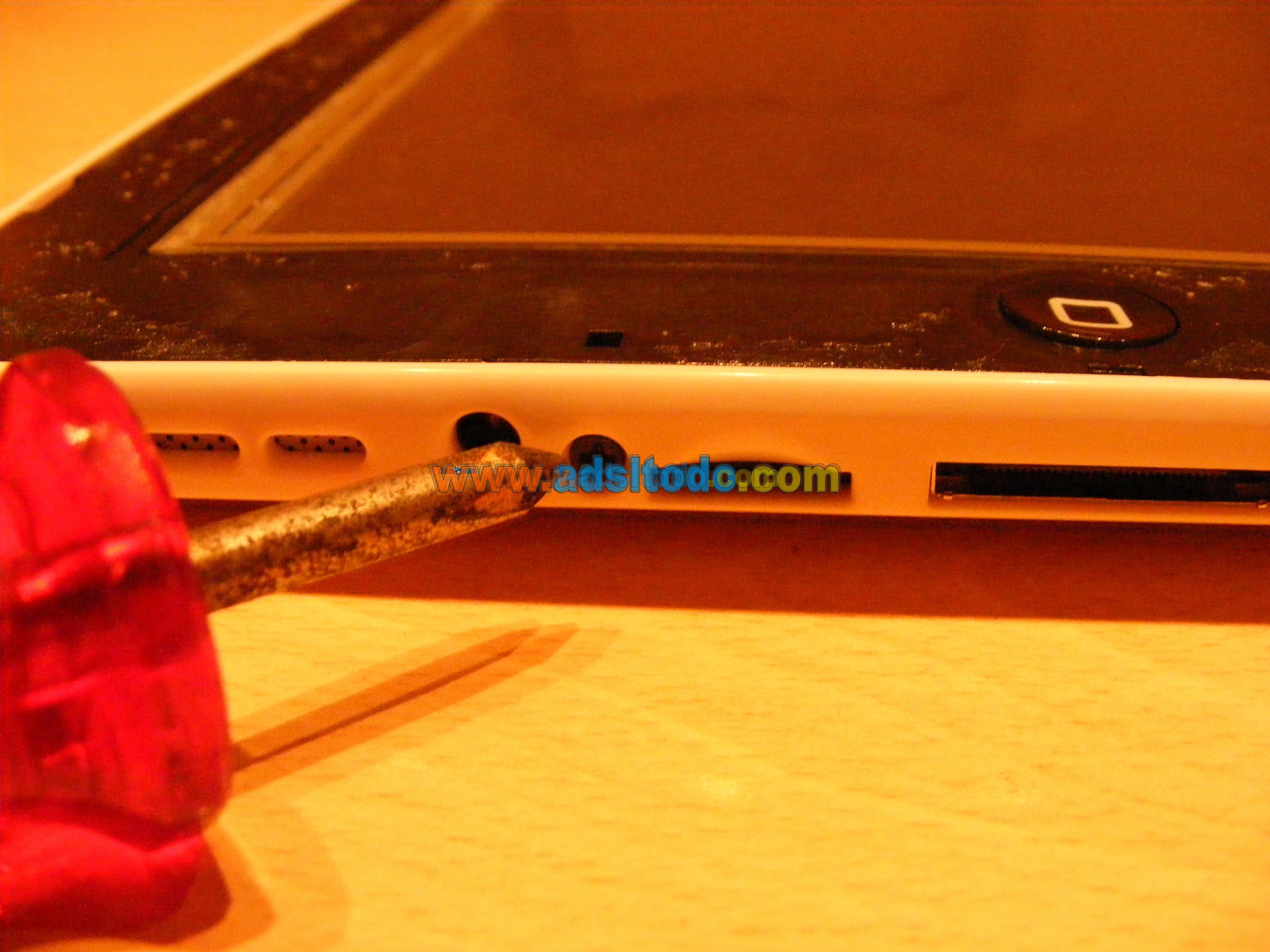

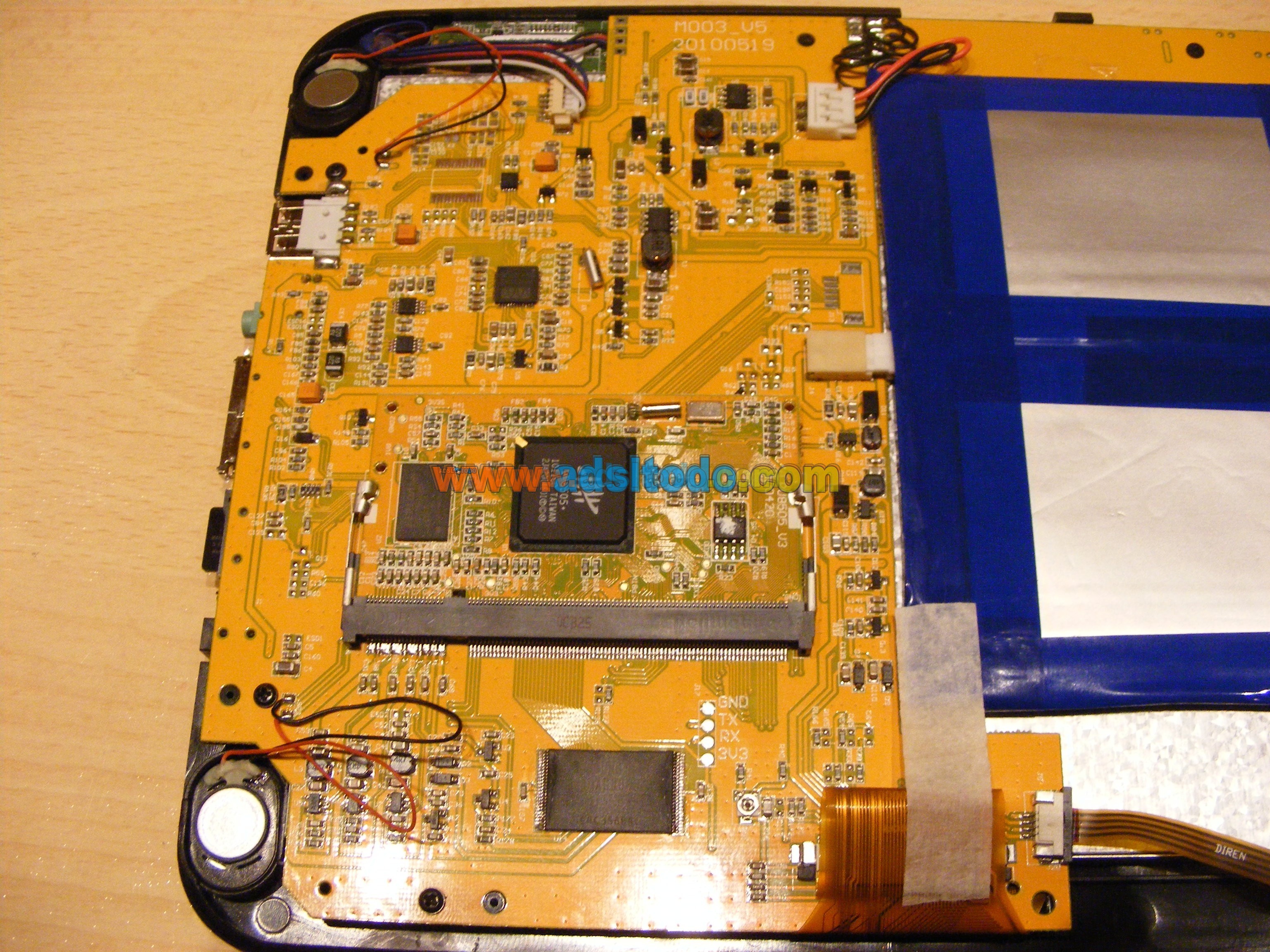

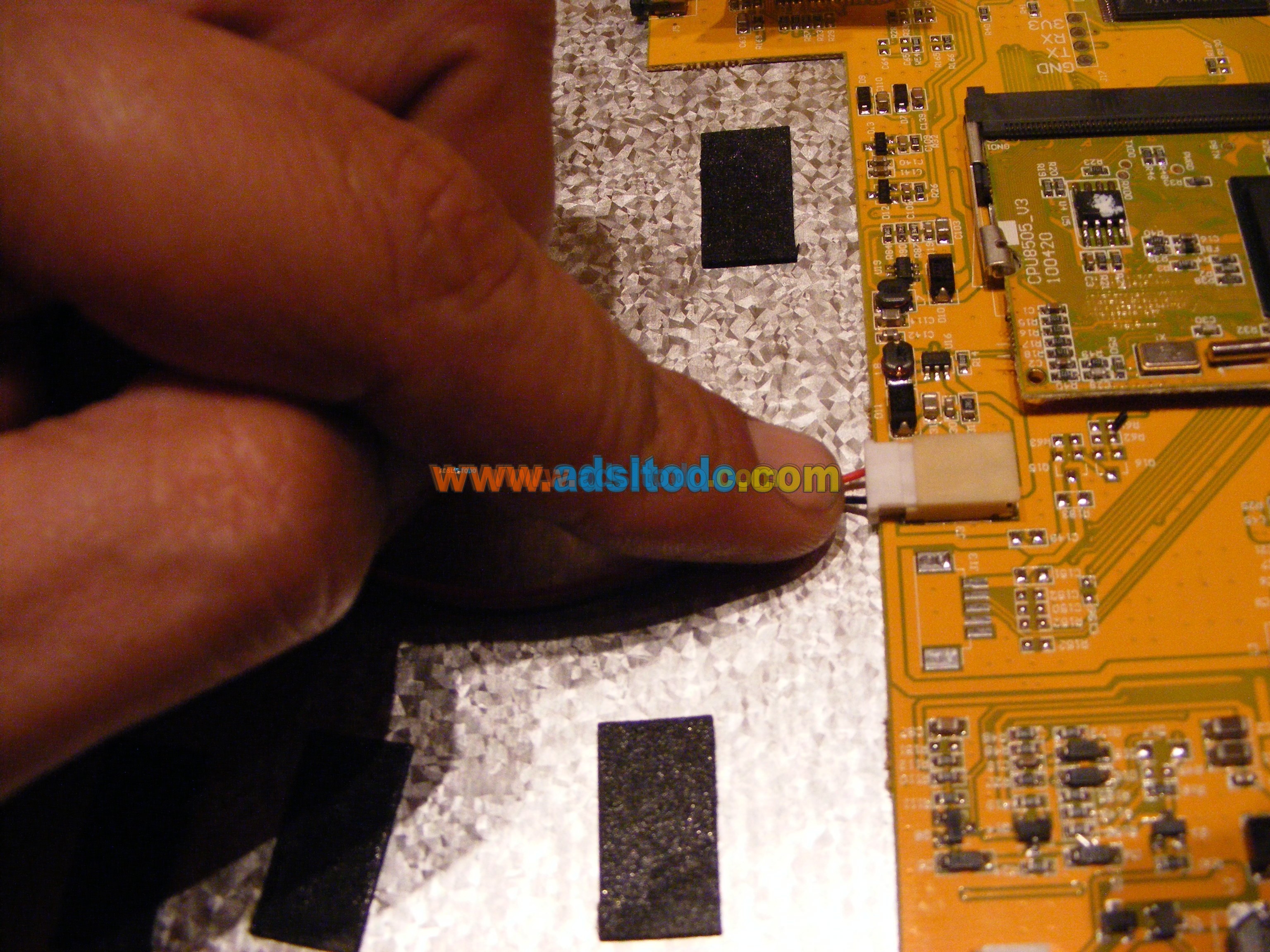

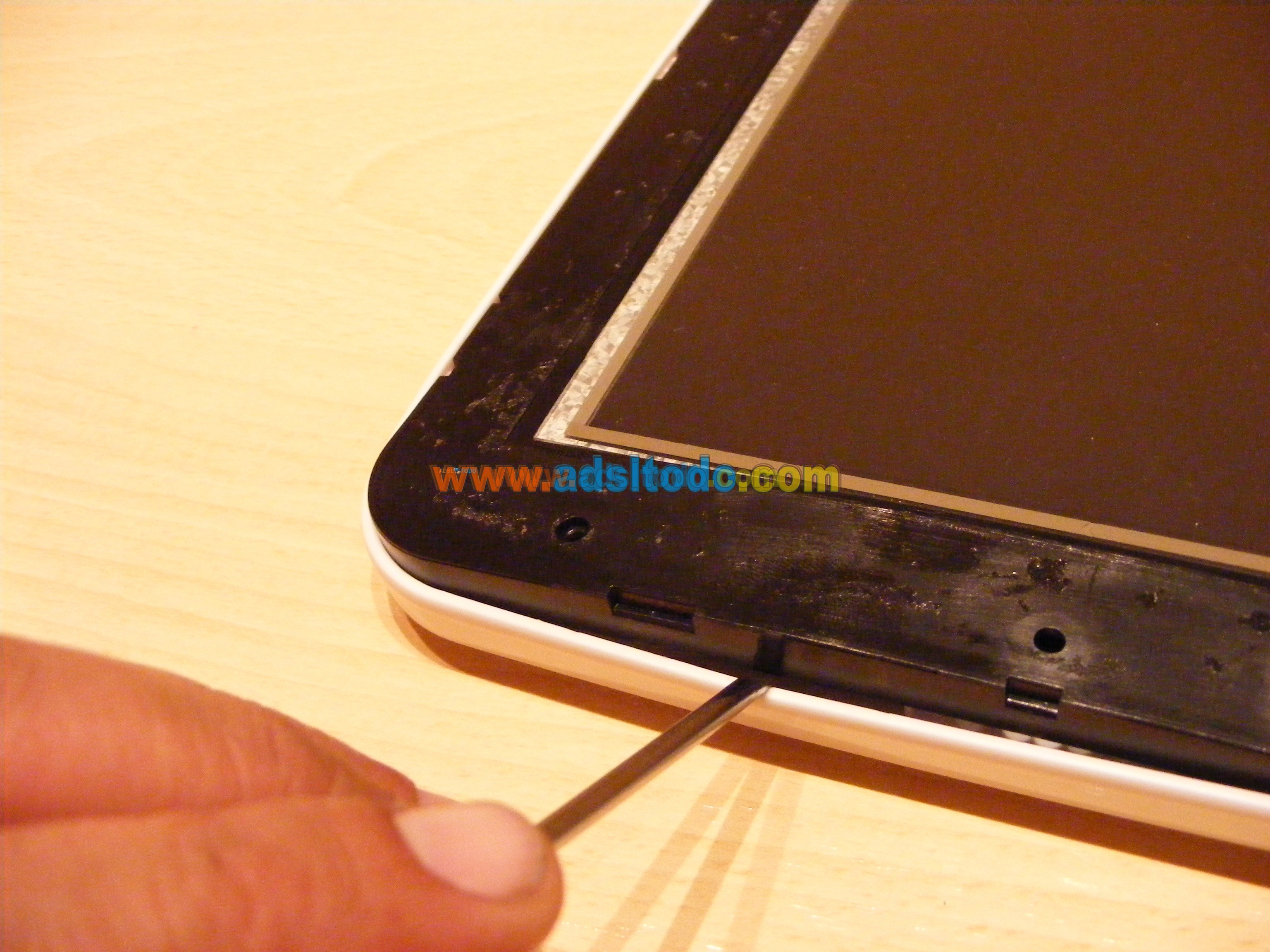

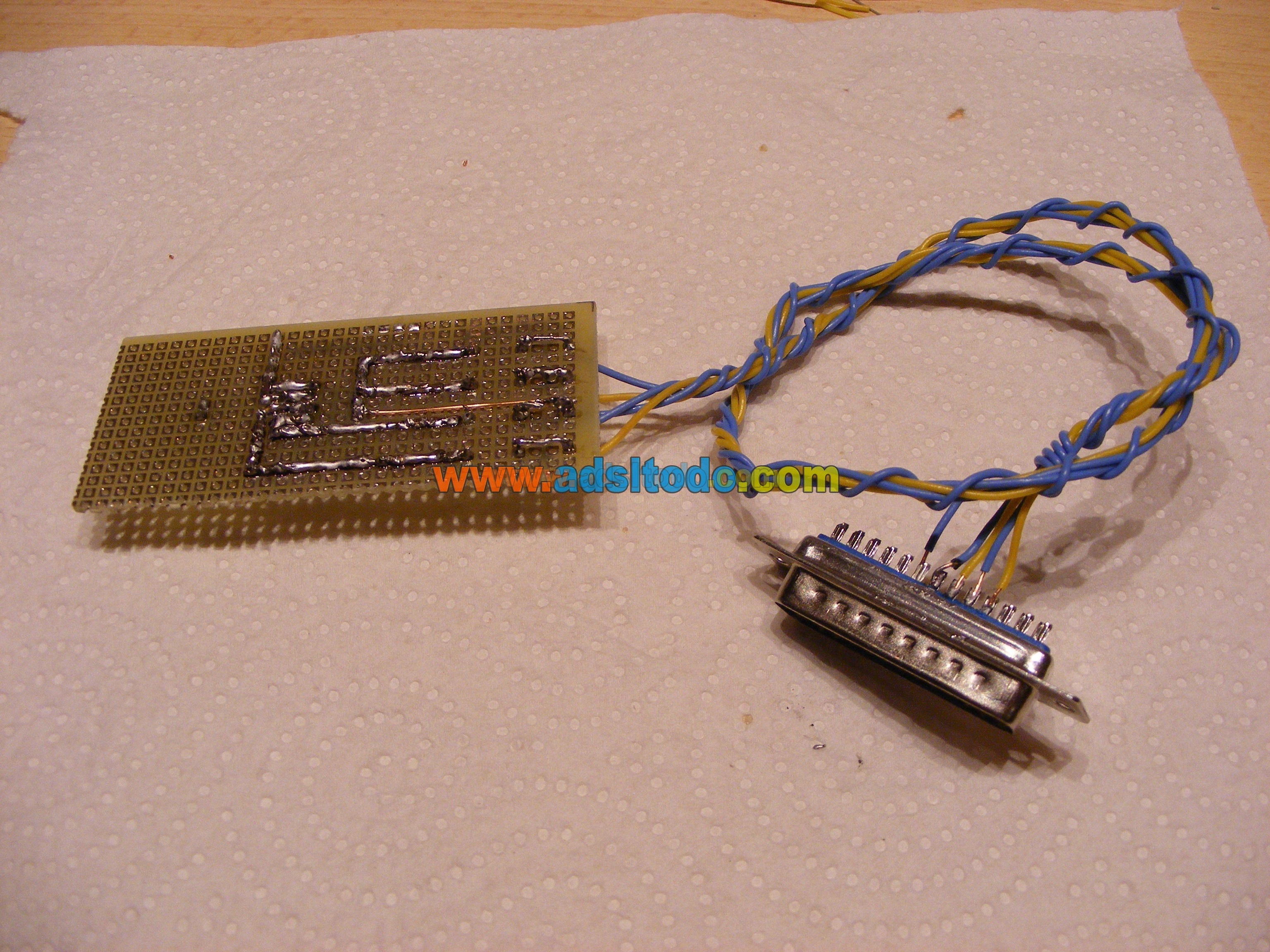

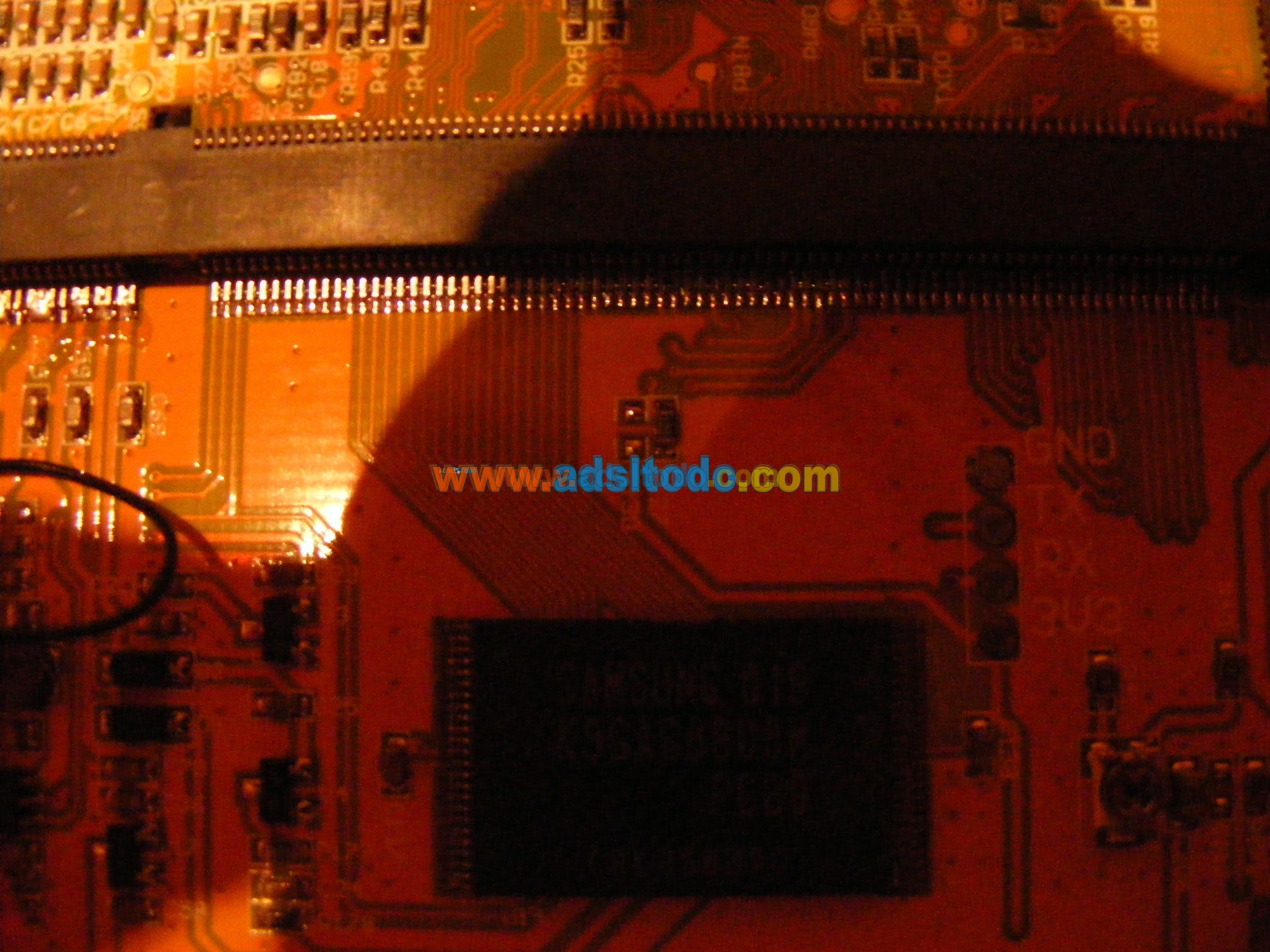

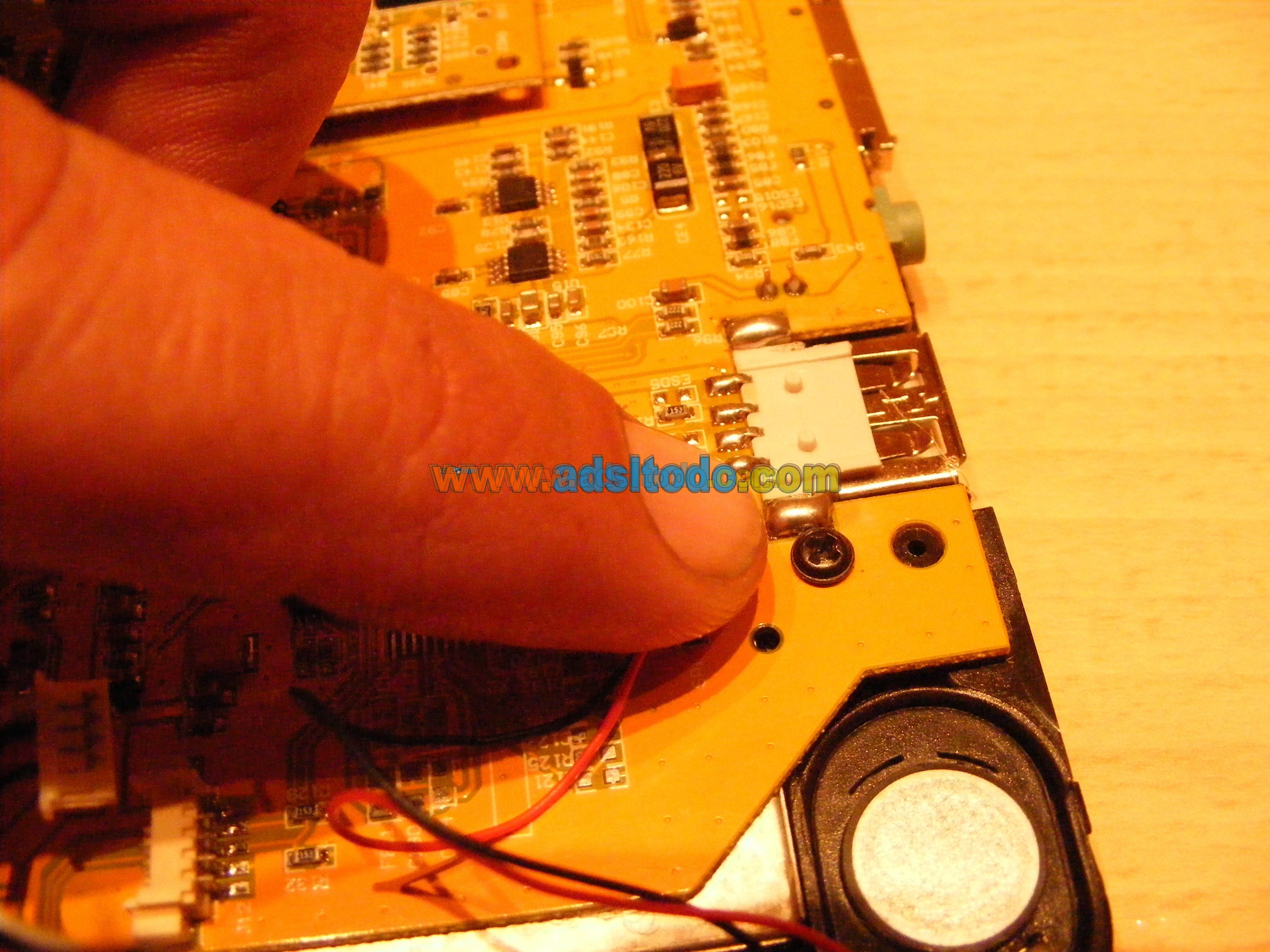

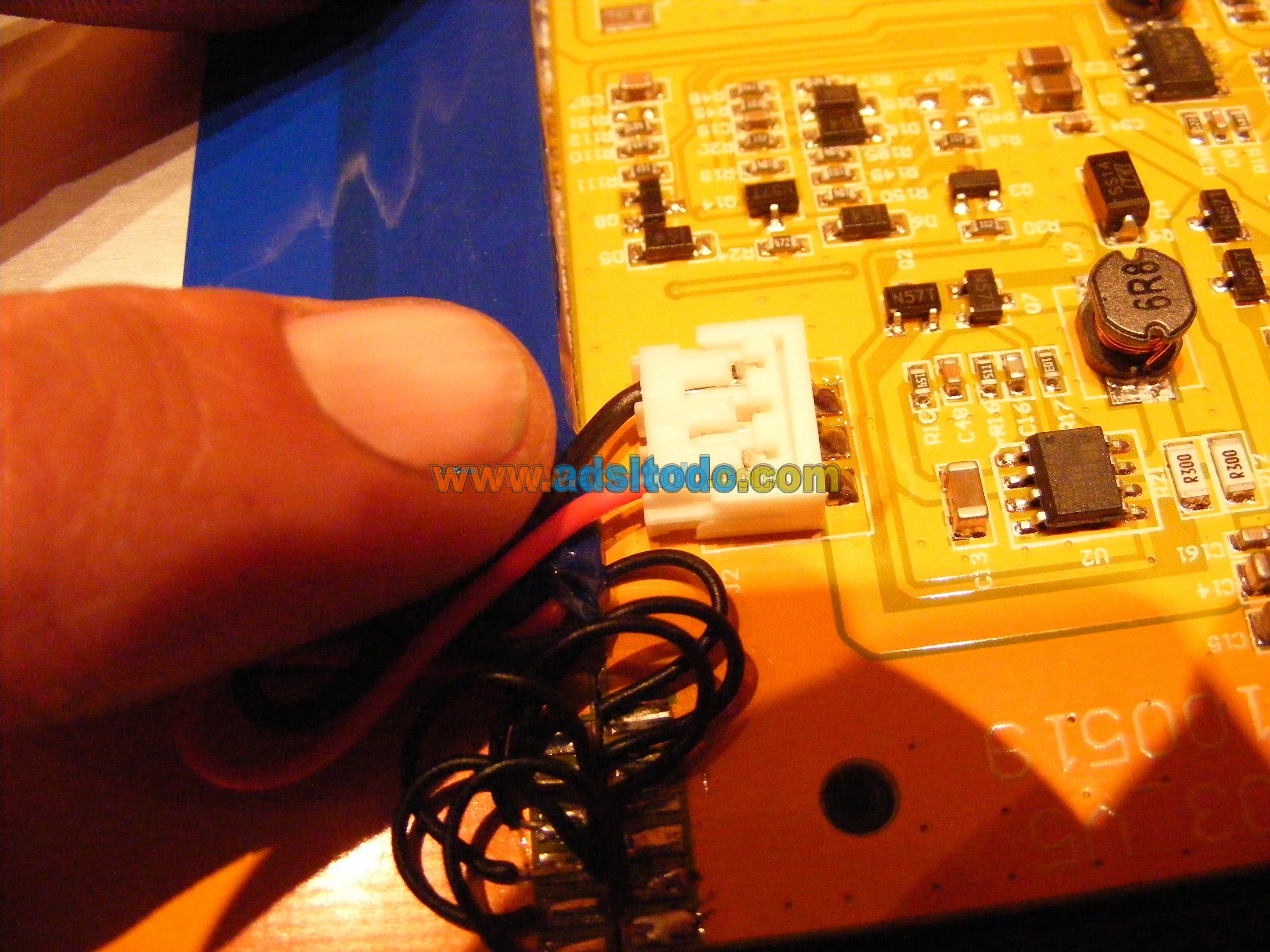

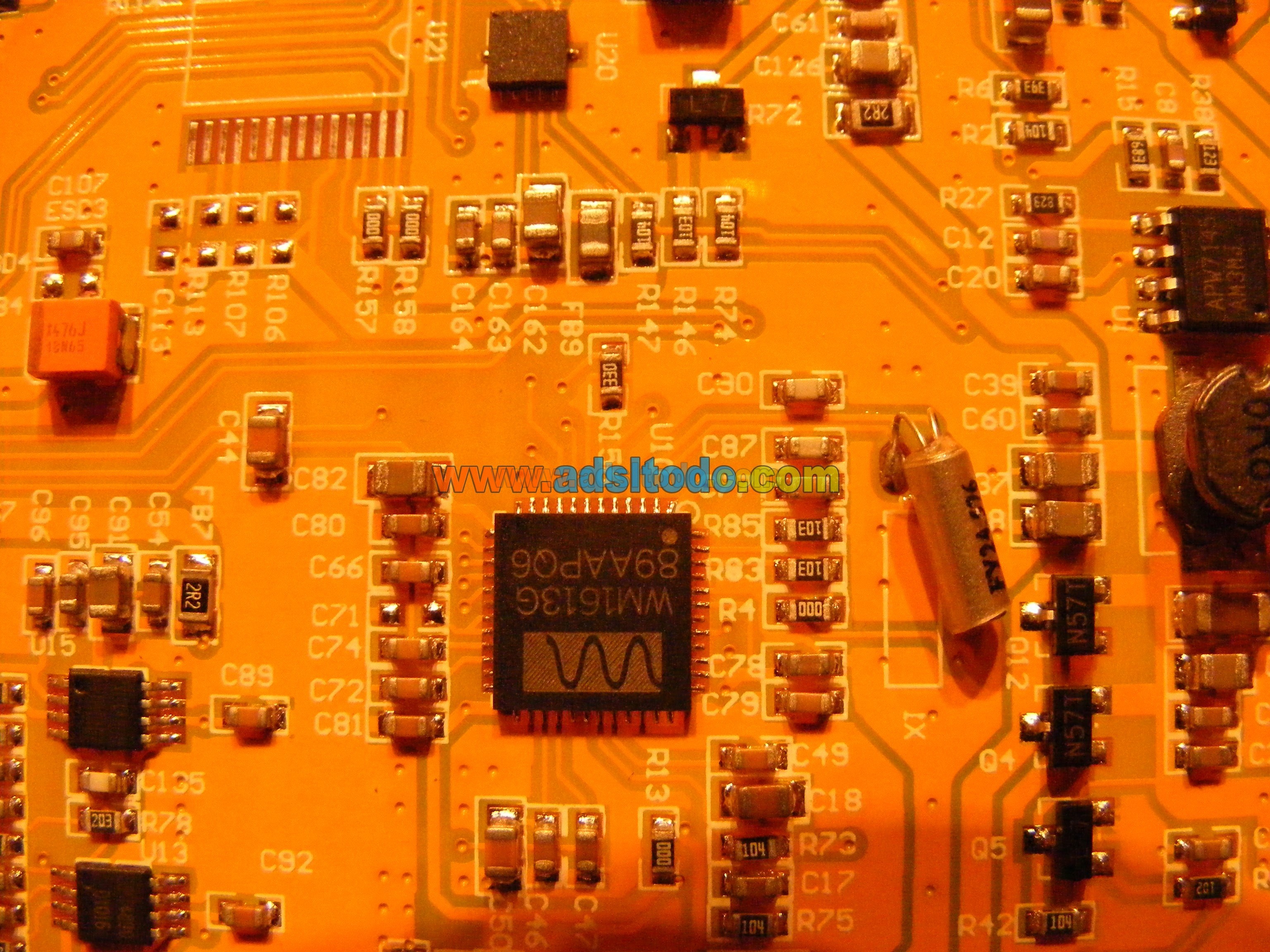

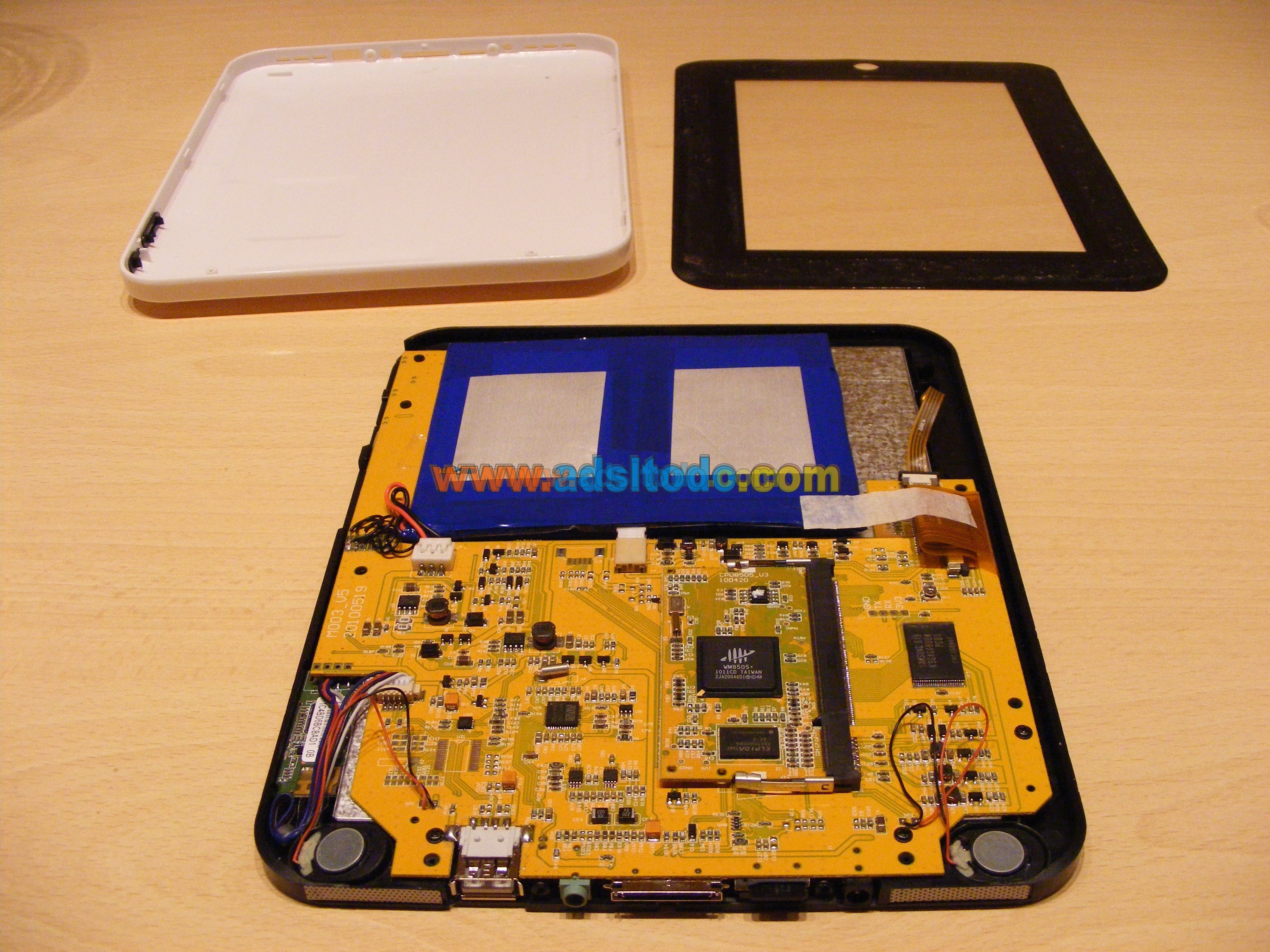

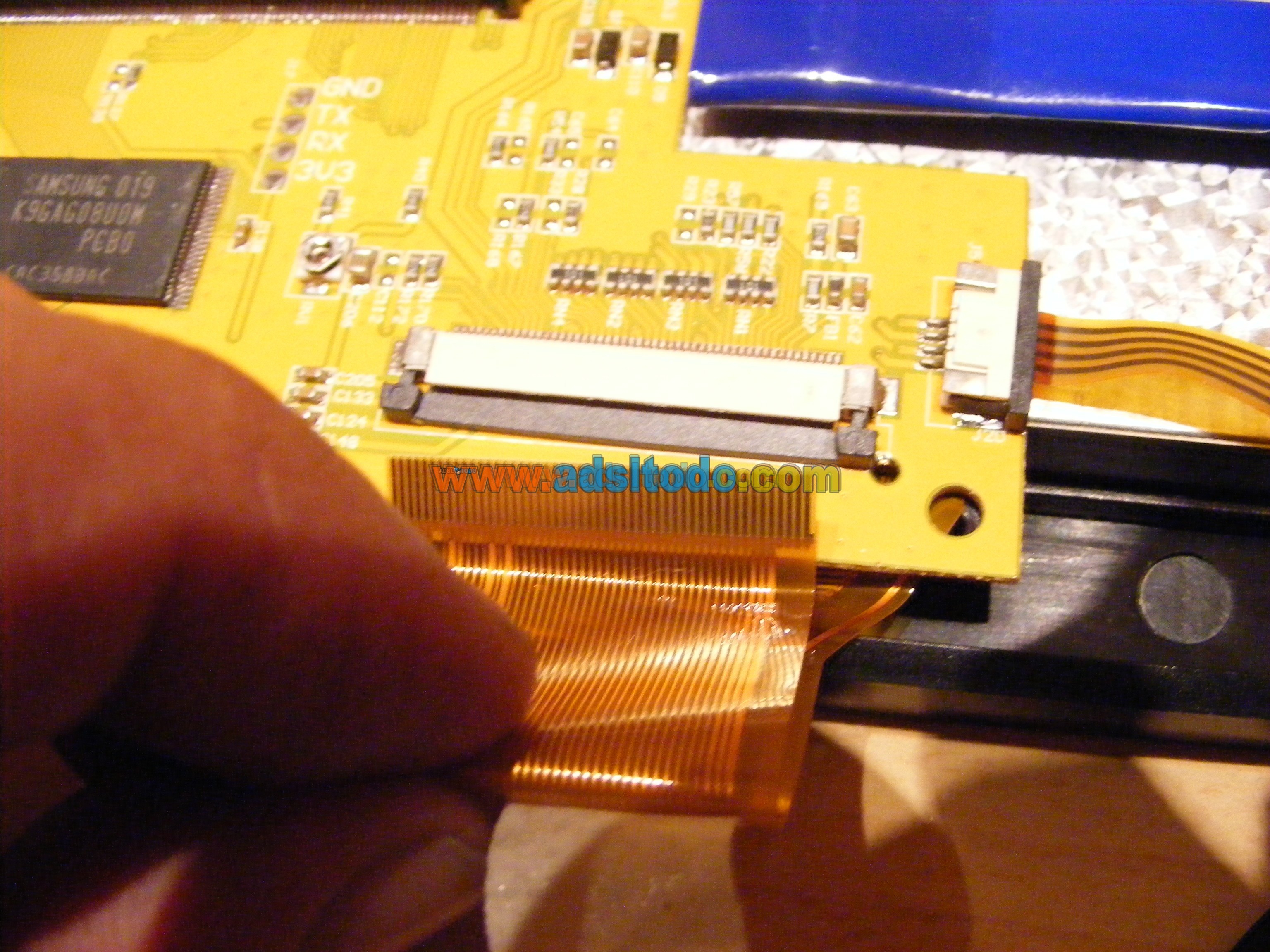

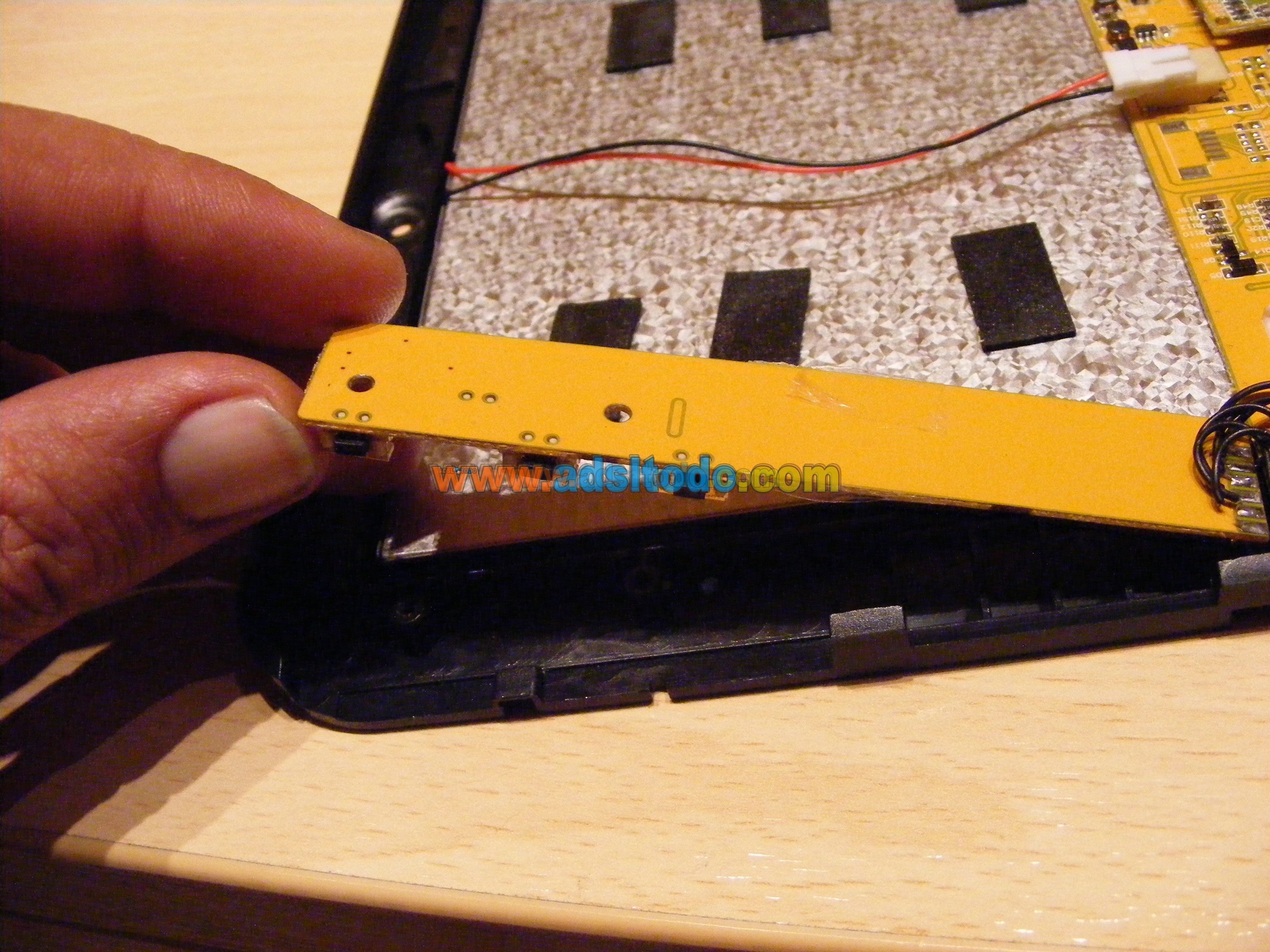

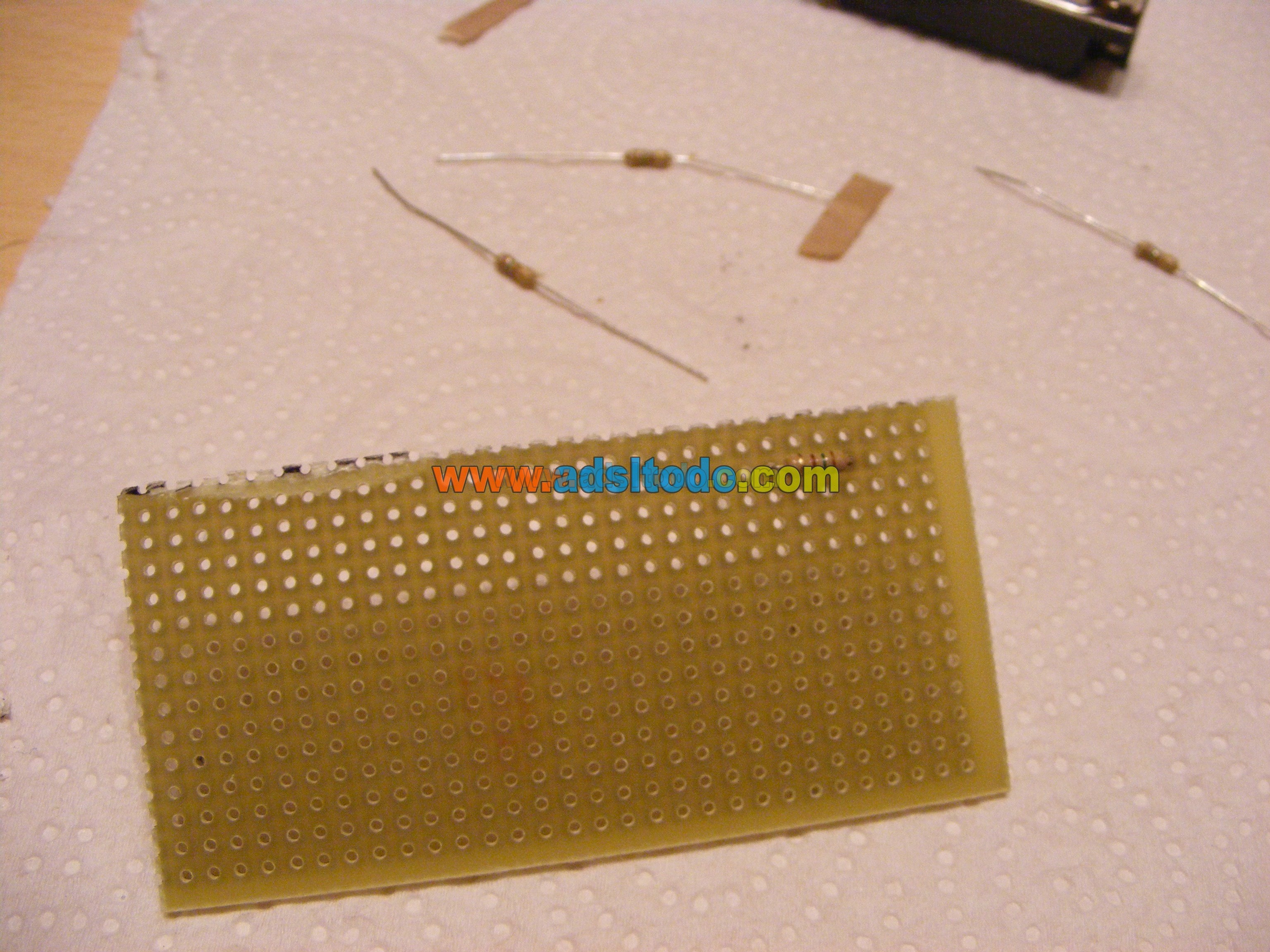

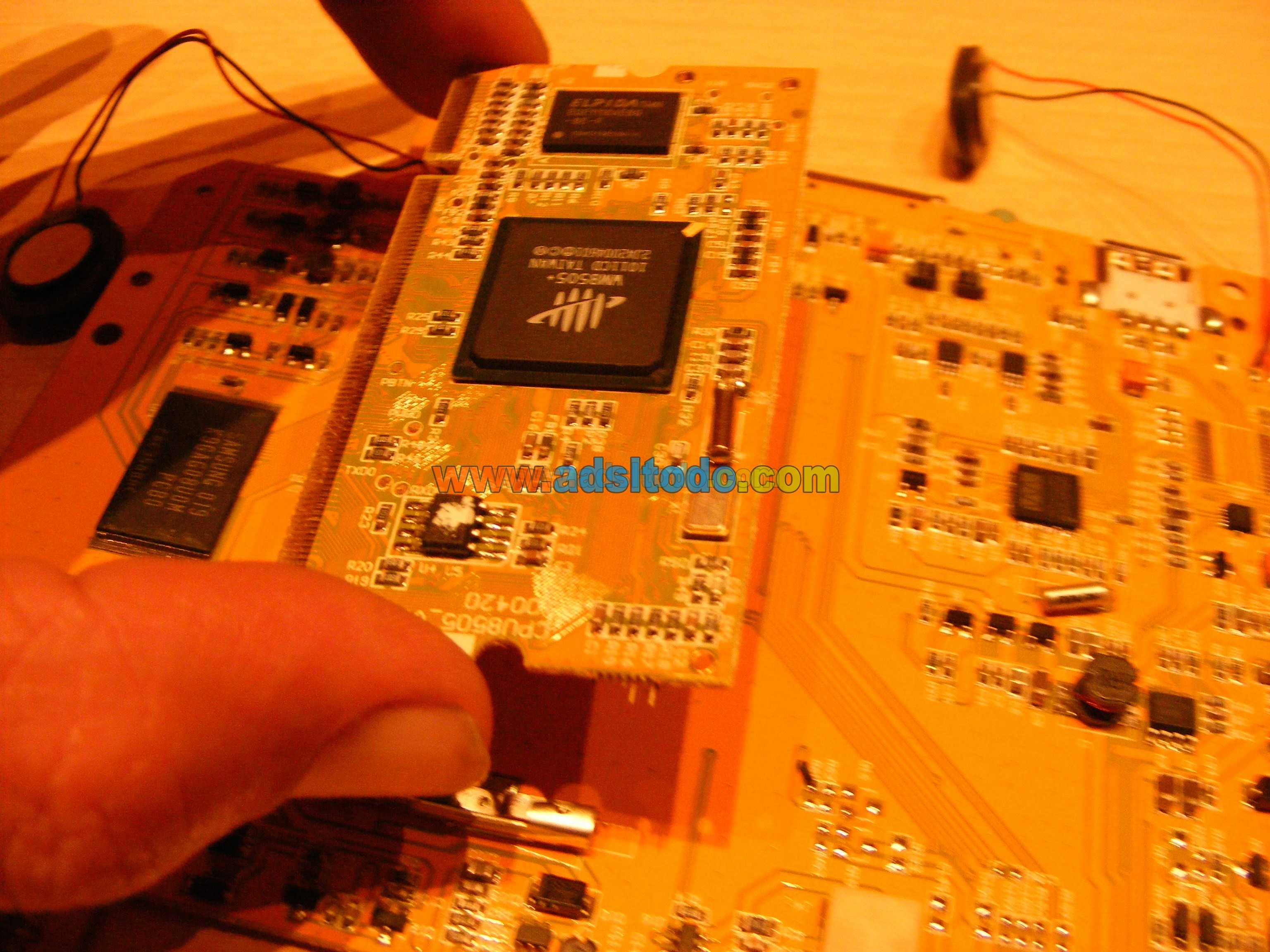

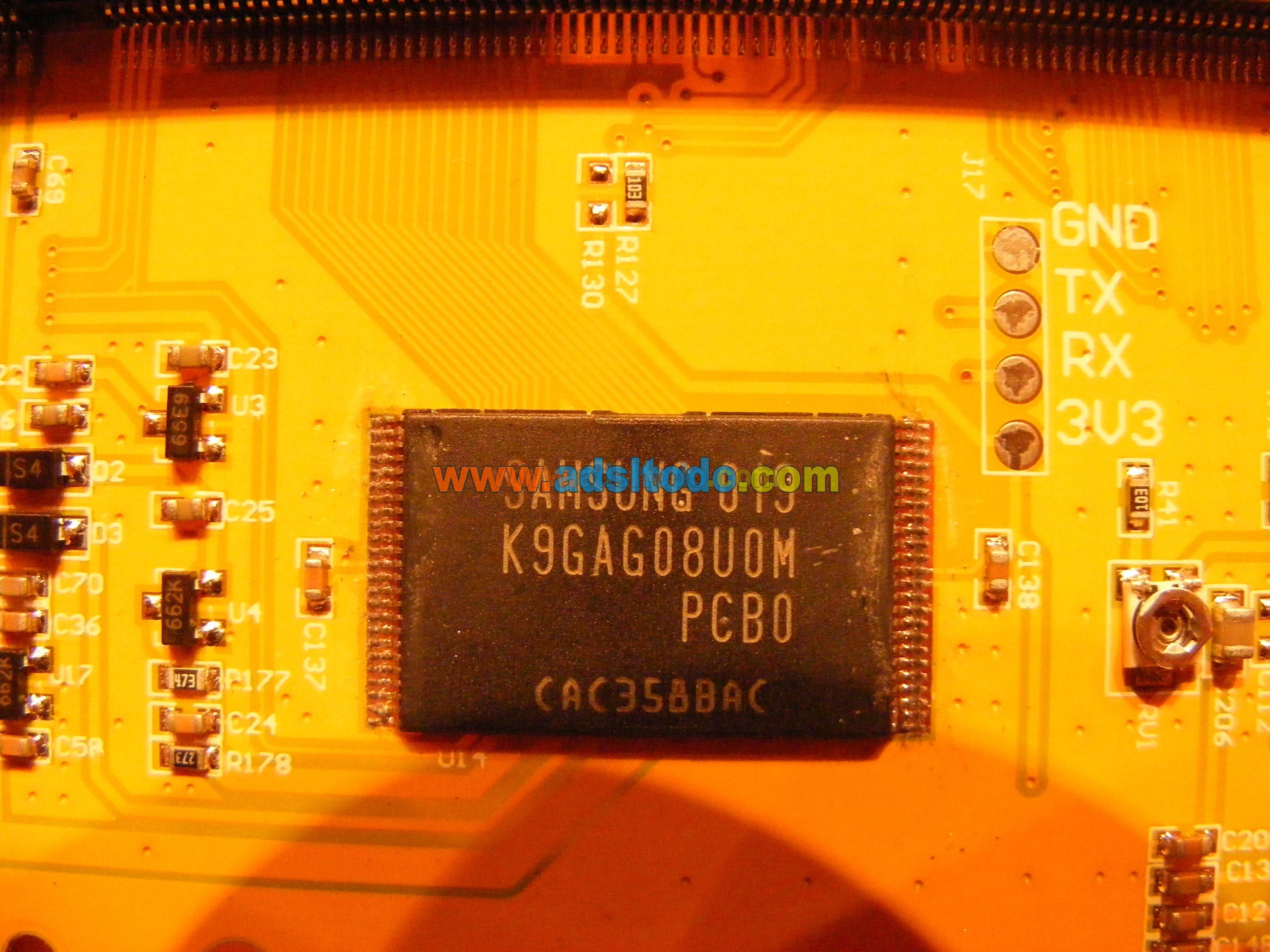

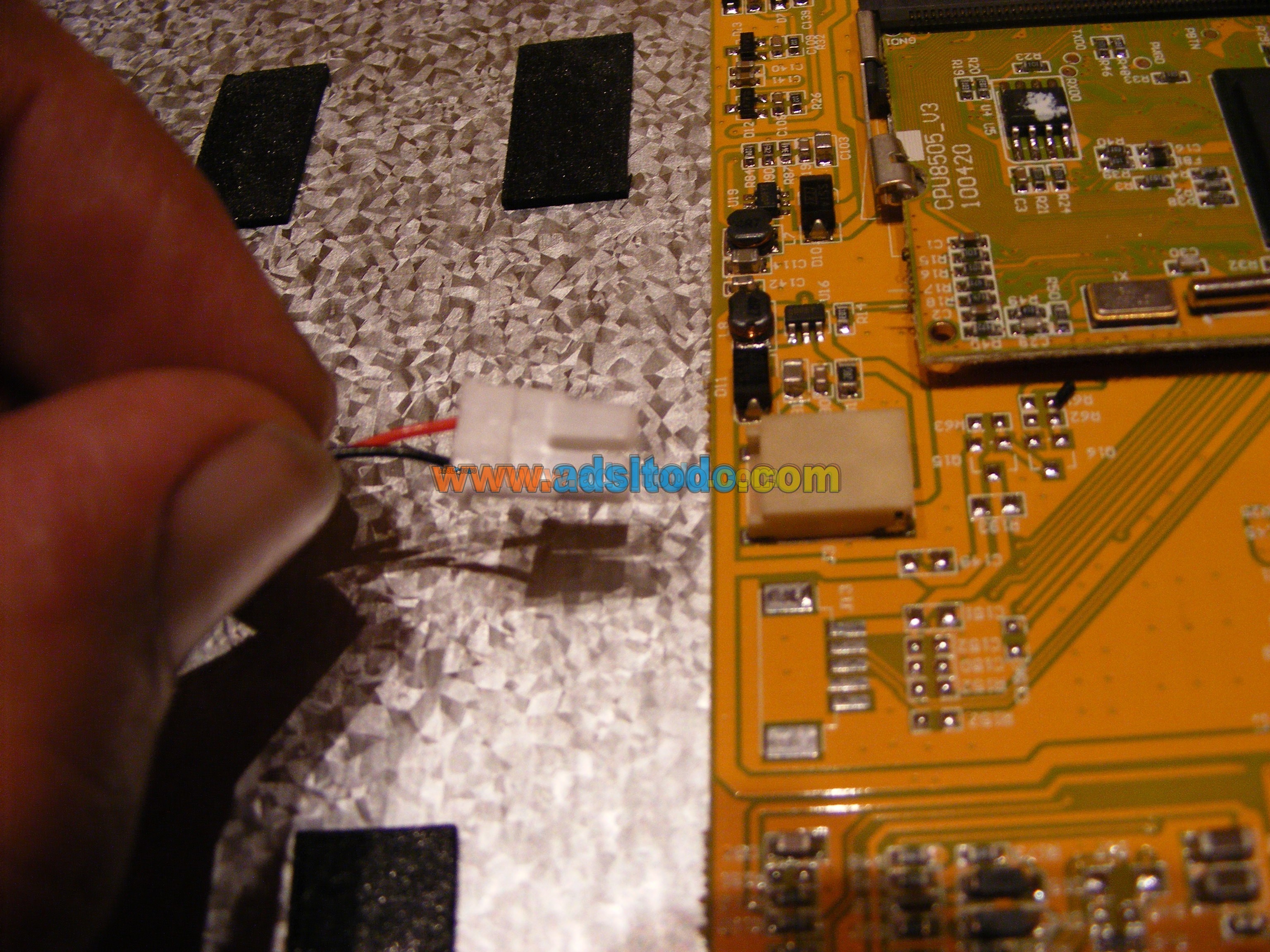

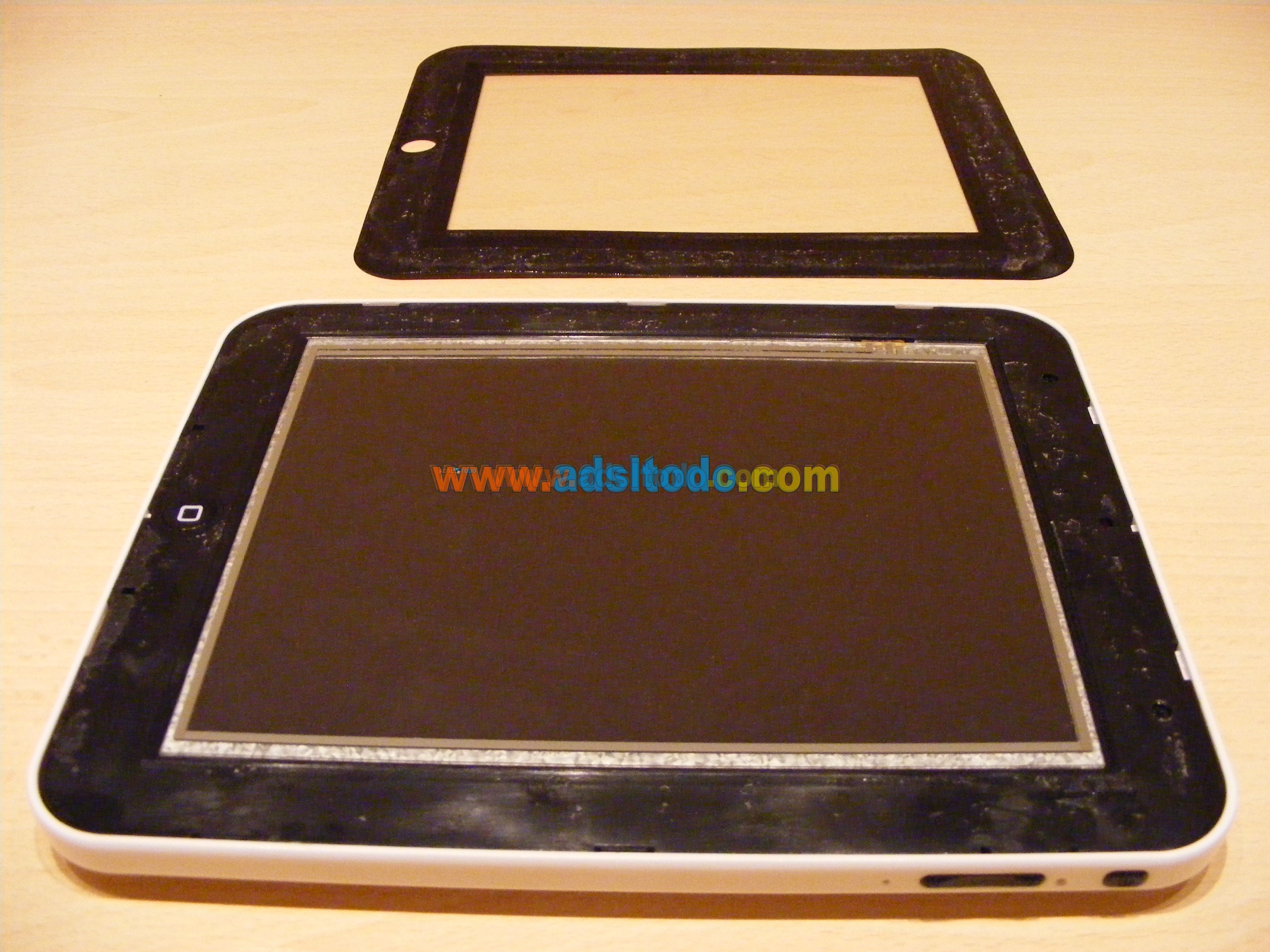

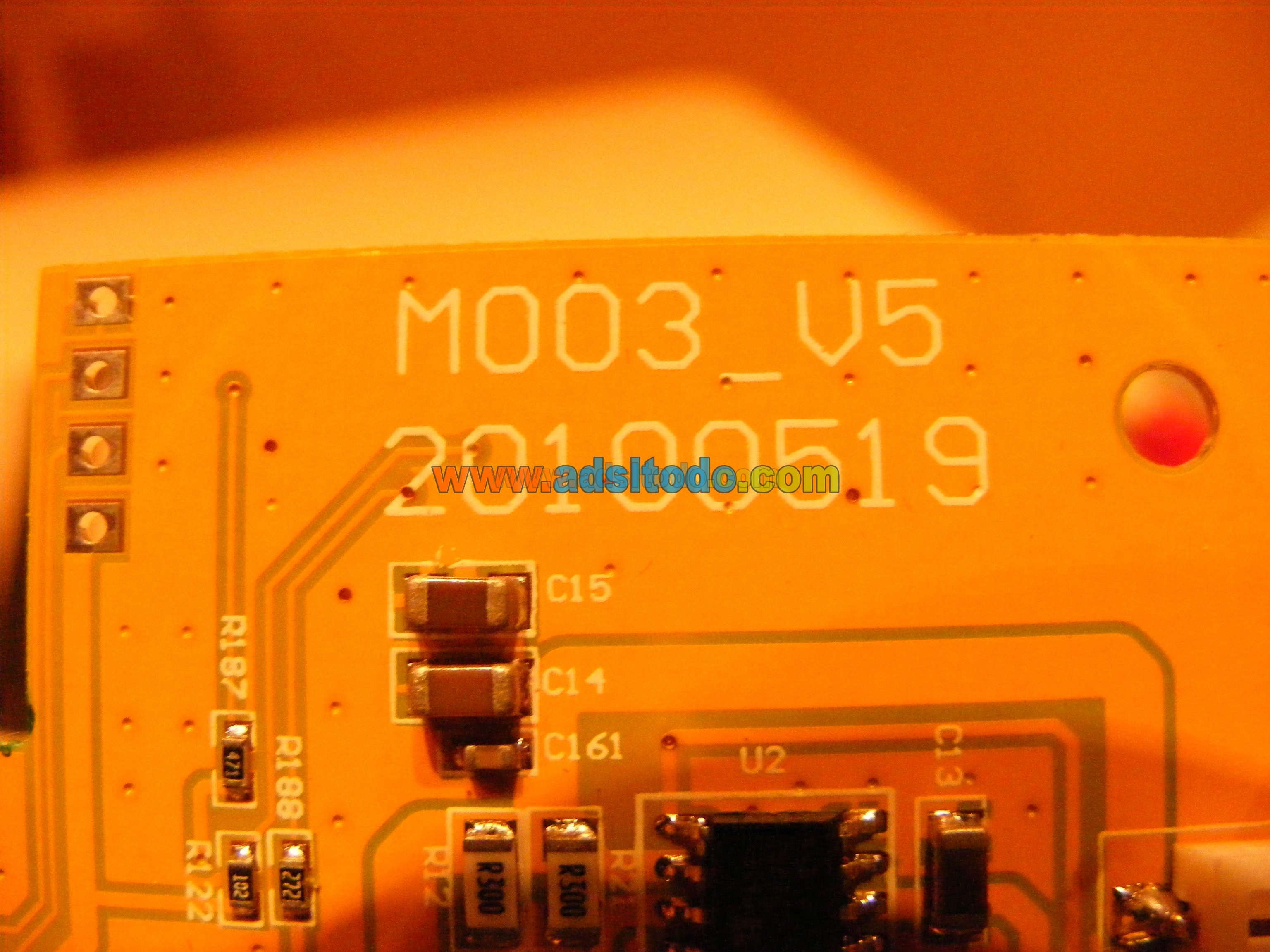

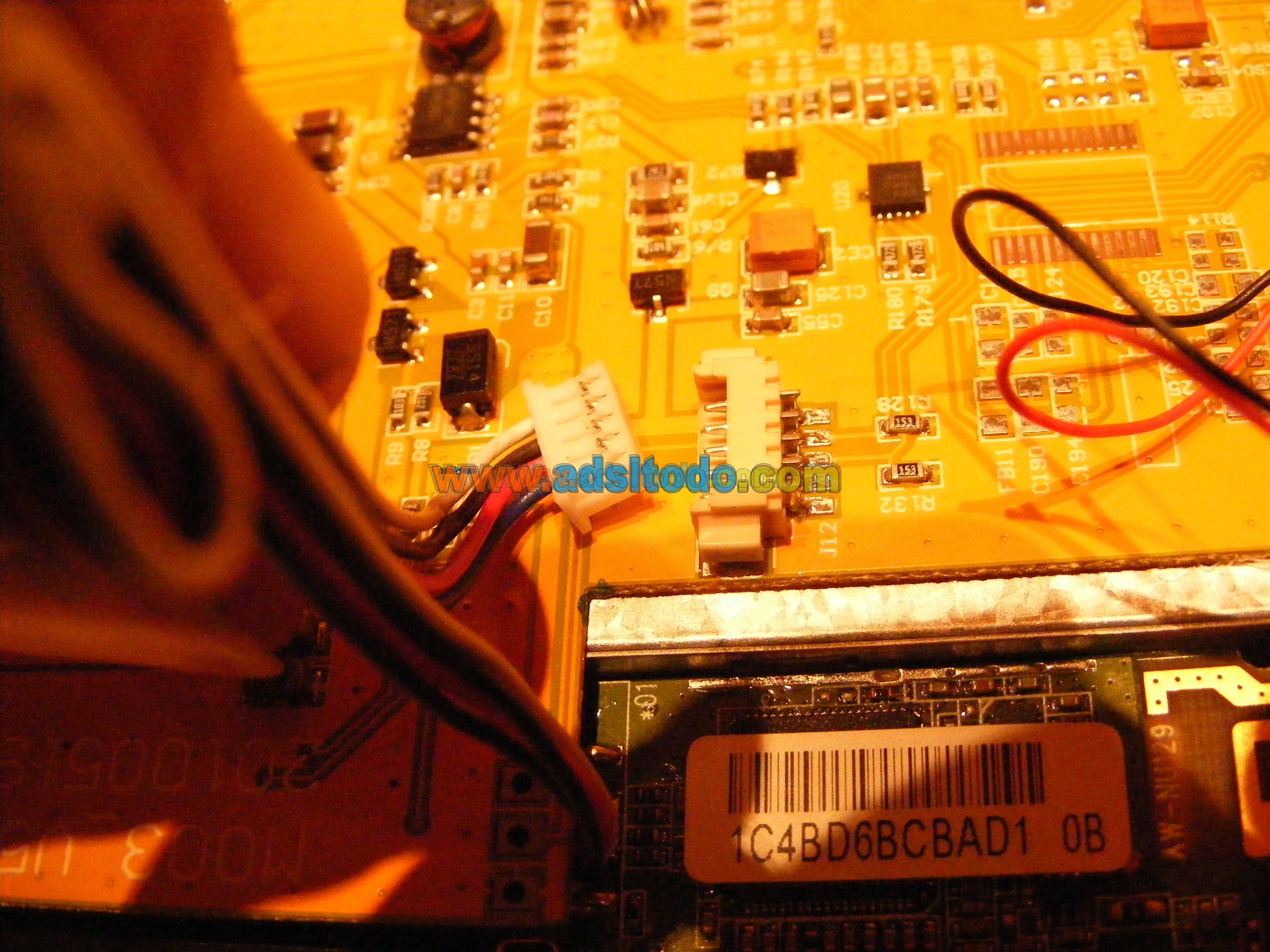

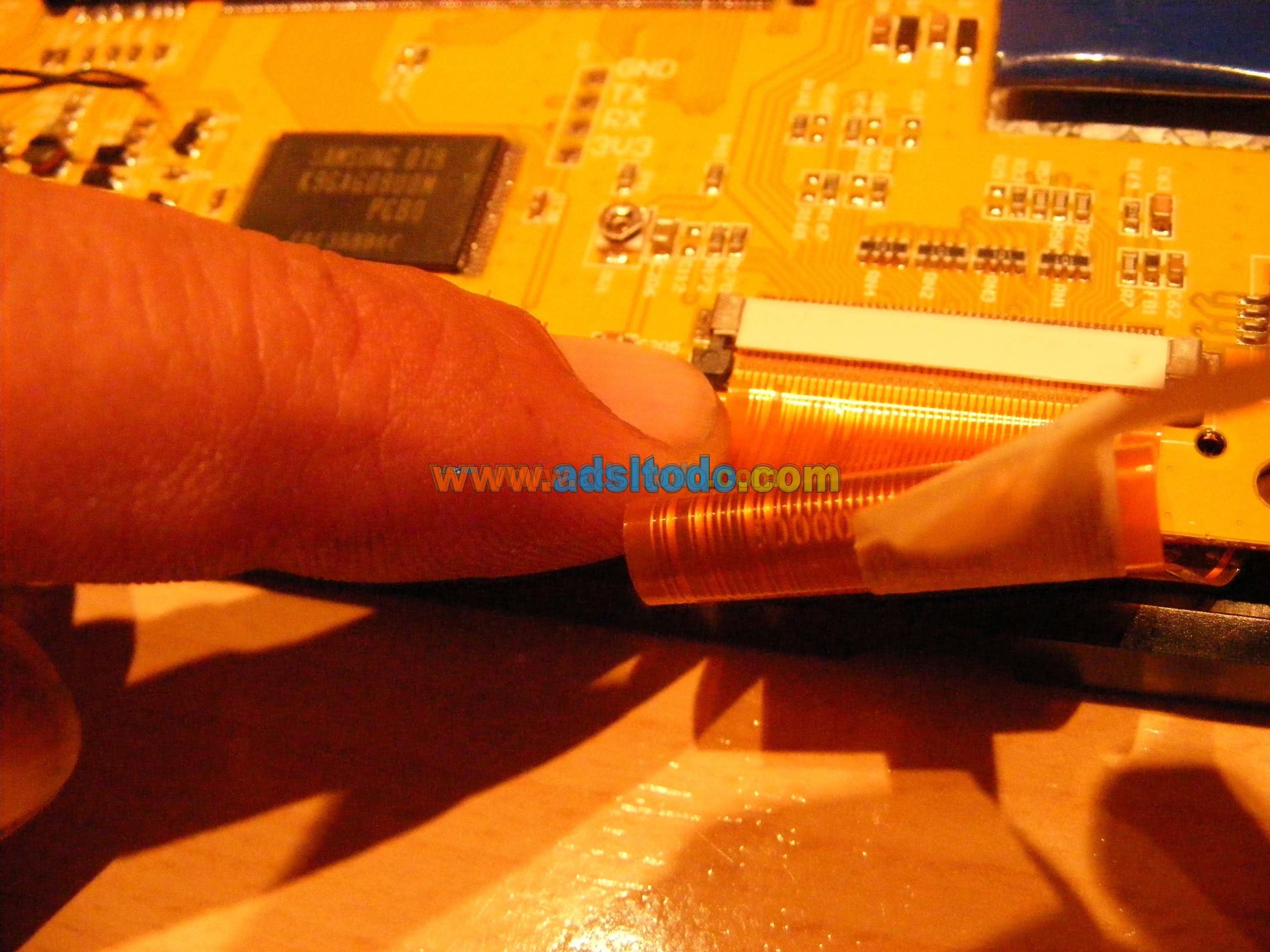

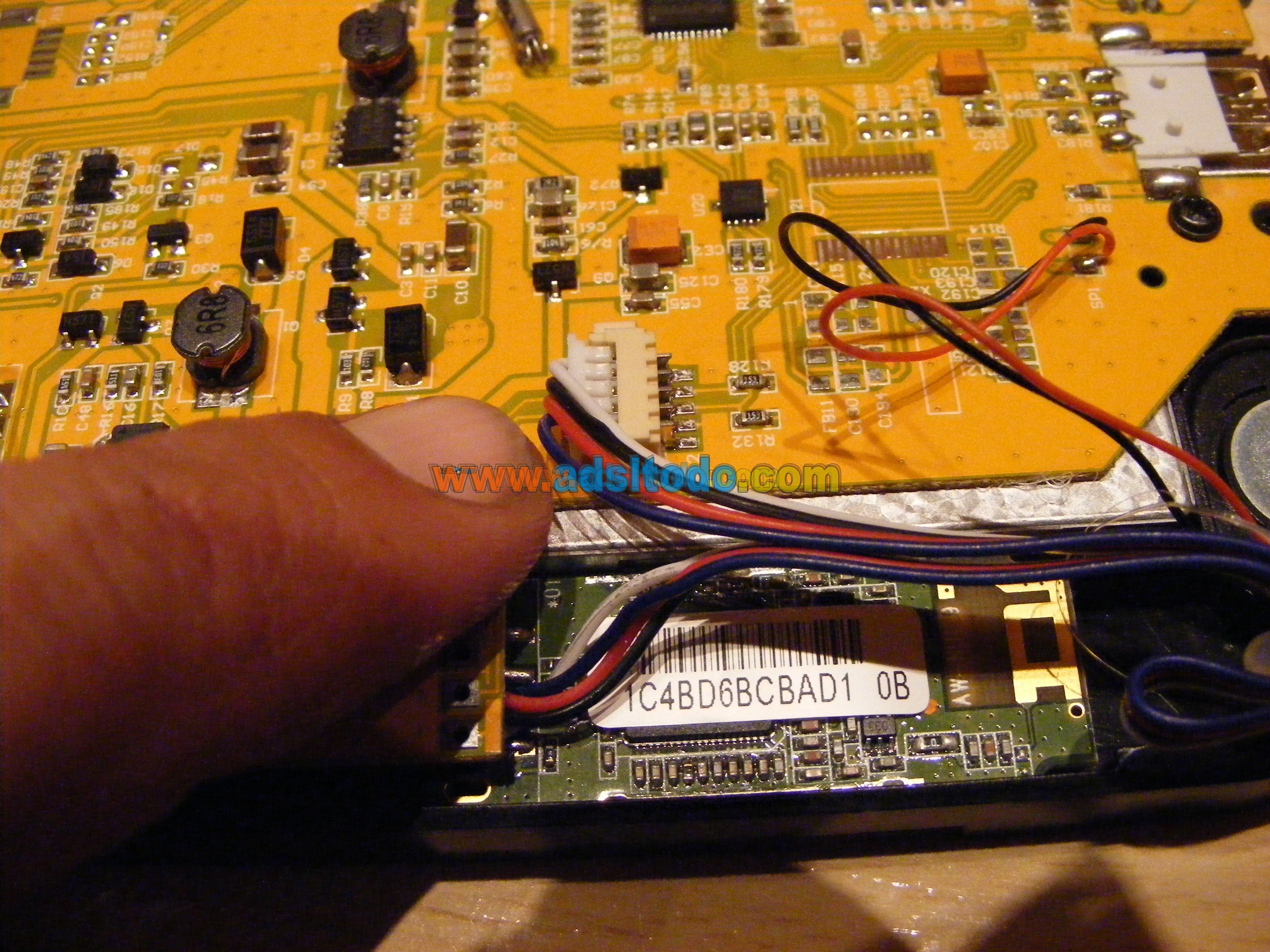

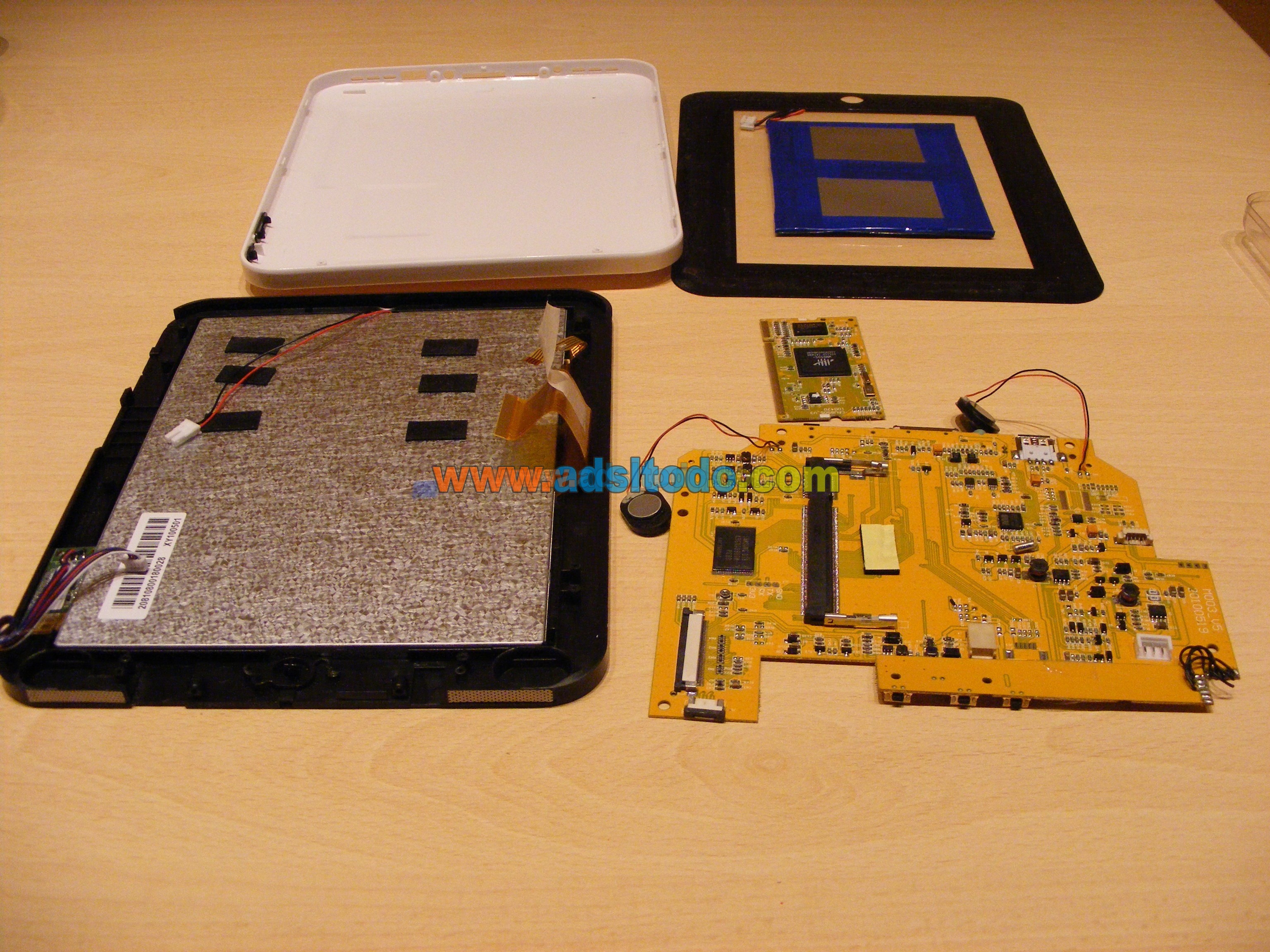

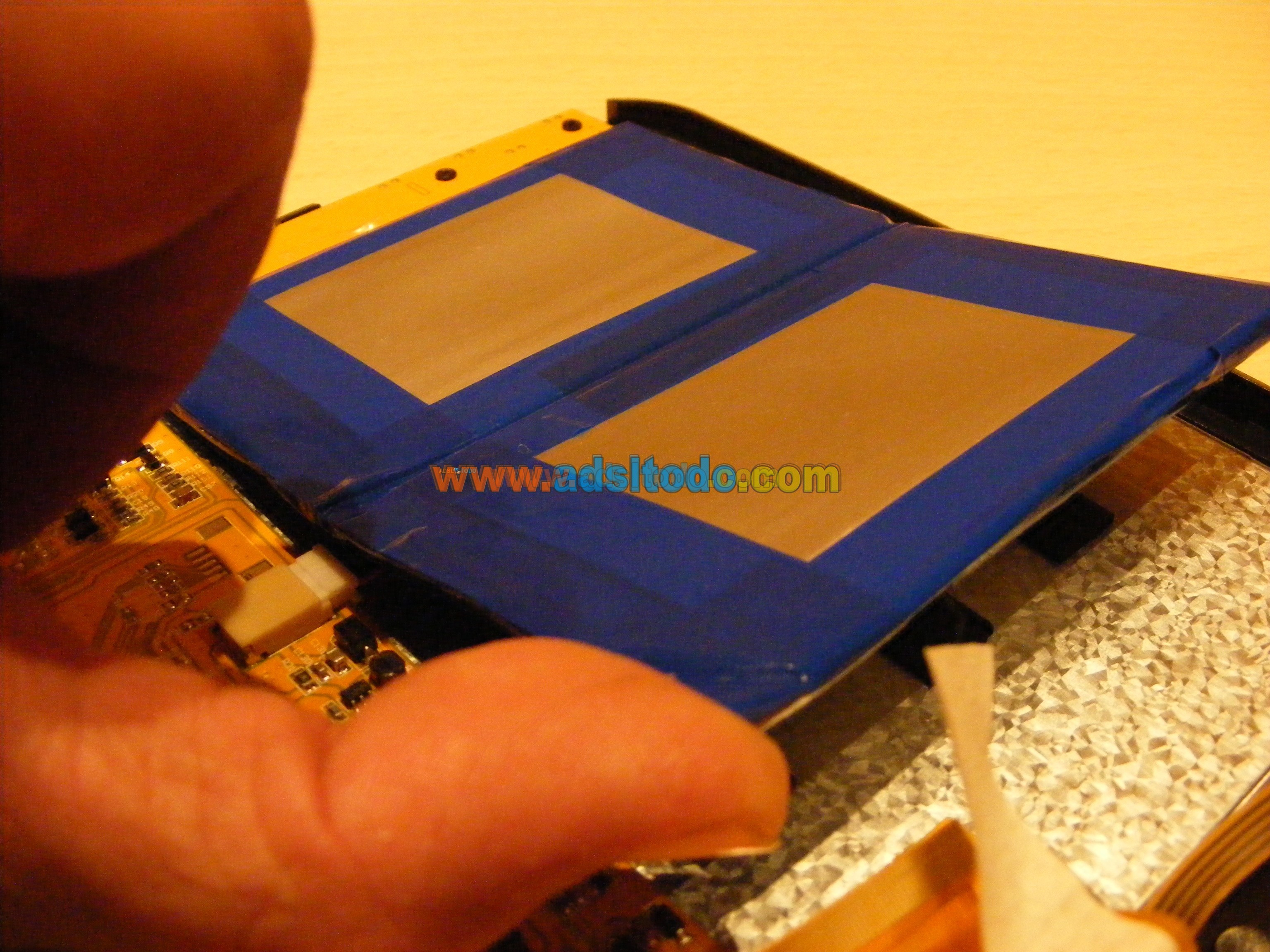

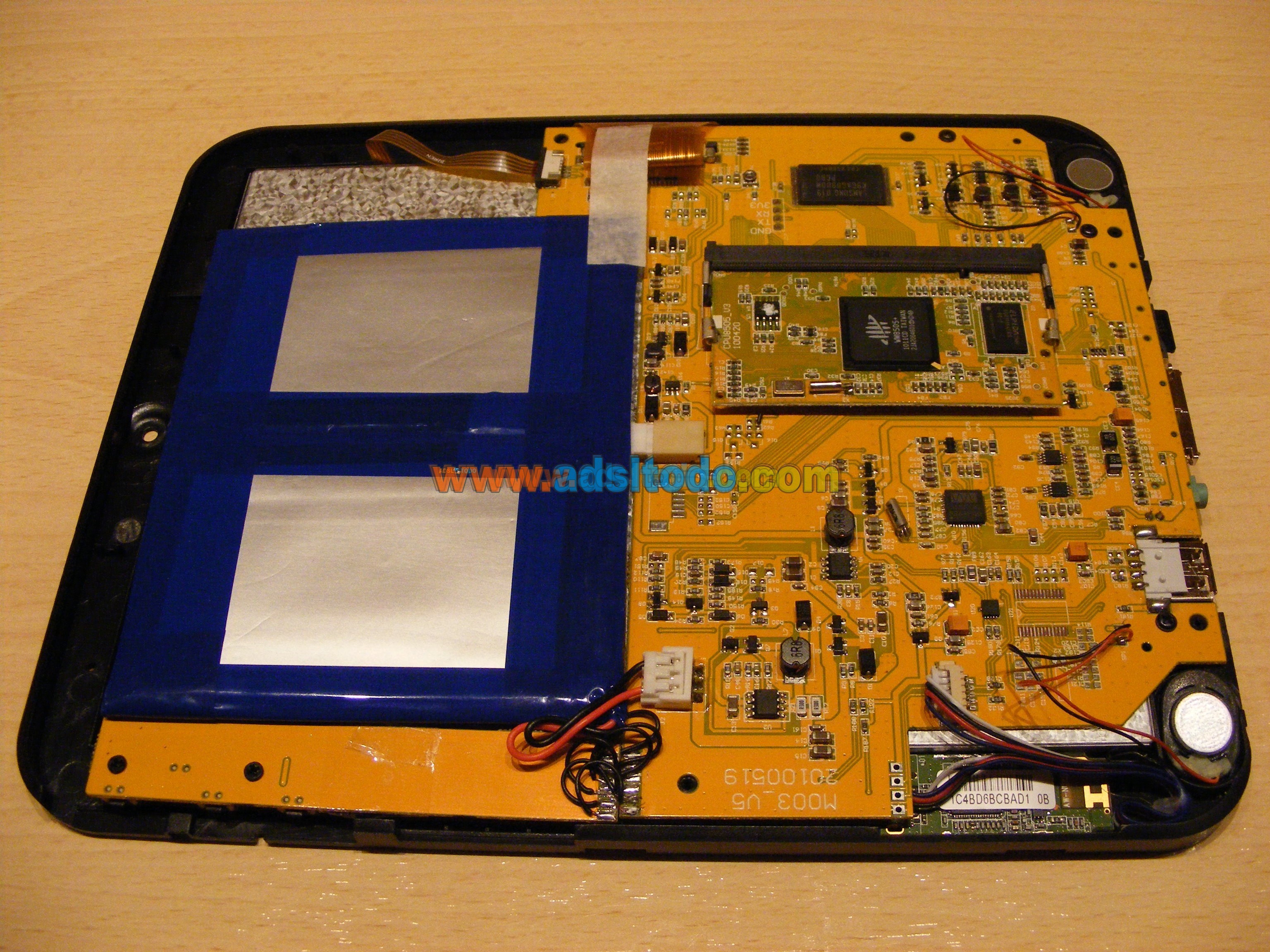

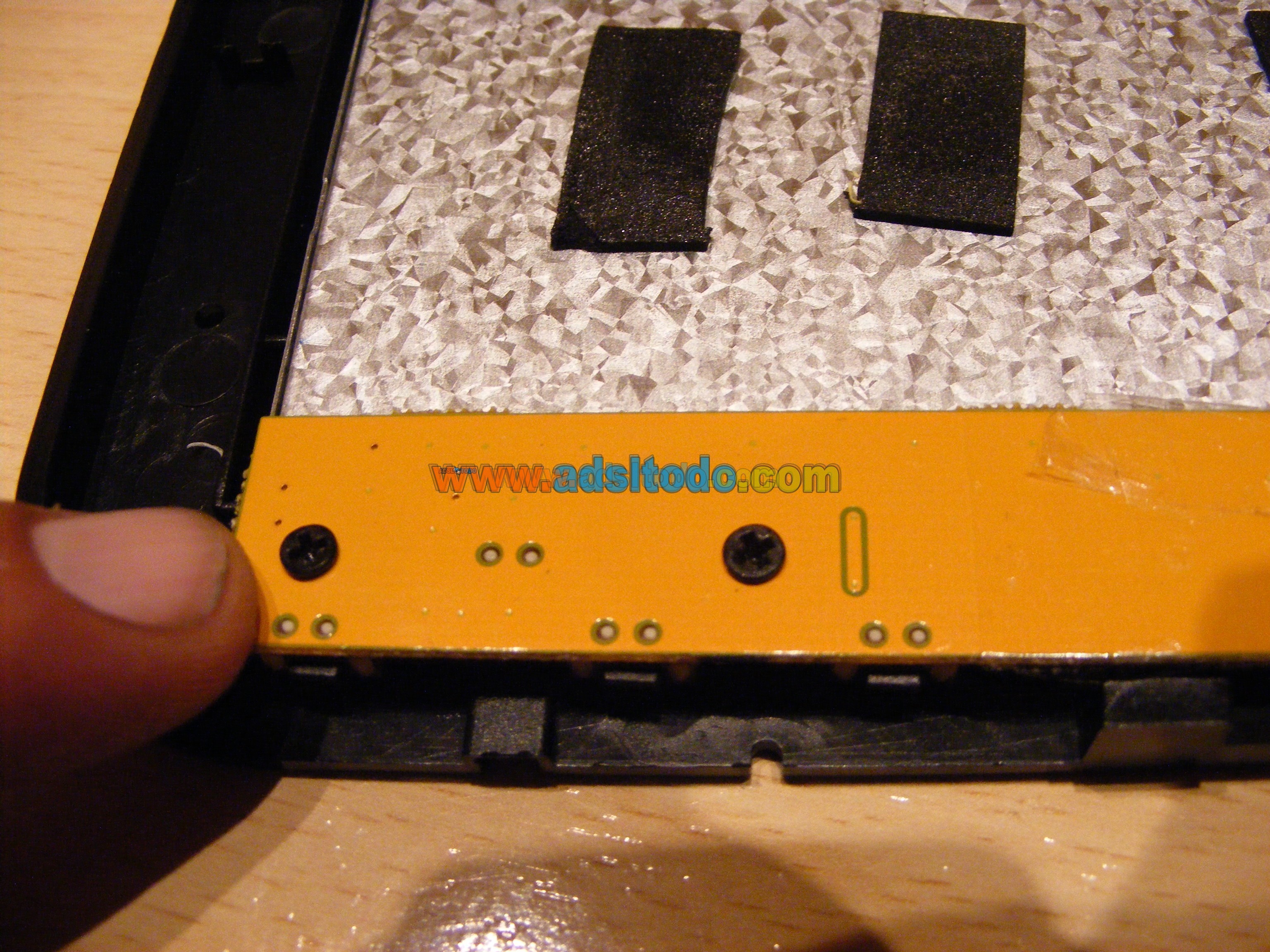

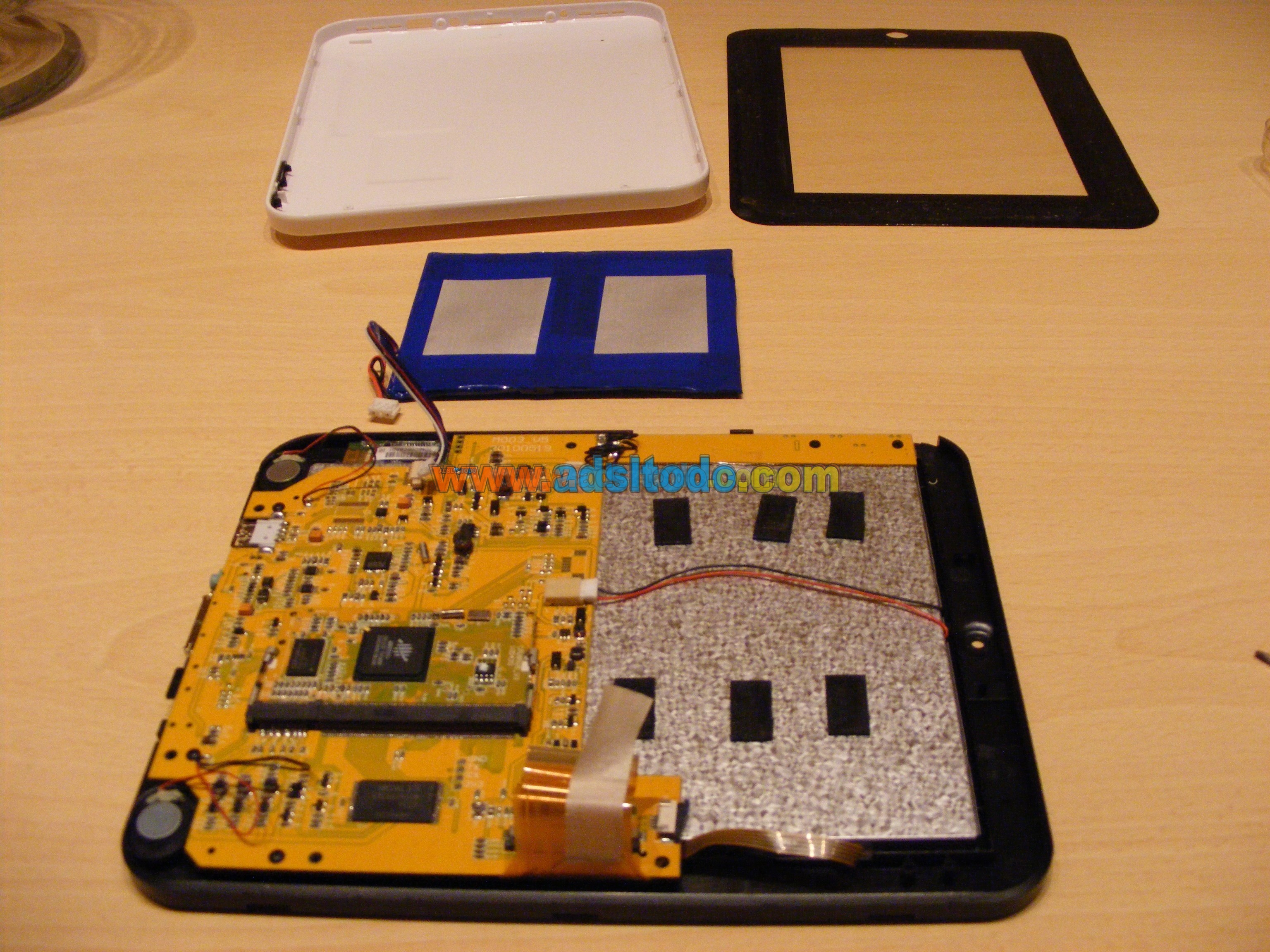

A continuación tenéis tanto un vídeo, como todas las fotos del proceso de desmontaje de la Tablet Eken M003 y de el ensamblado del configurador al chip SPI Flash ROM.
Este articulo ha sido posible, gracias a uno de nuestros patrocinadores http://www.compramultimedia.com/ que nos ha facilitado una muestra para su análisis.
hola me interasa este articulo pero exactamente donde se situa la flash en este dispositivo
La flash hay que cargarla a través del dispositivo que hemos construido, el el chip SPI.
perdona ,, esque soy un poco novato ,, tengo creado el grabador pero ahora que,, saldran unos cablecillos del grabador hacia la tablet ,, me podrias enviar un tuto de lo agradeceria
Lo siento pero el unico tuto que existe es el de este post…
Los cablecillos tinenen que ir conectados a las patillas de la SPI flash.
http://www.adsltodo.com/wp-content/uploads/2011/05/EN25F40-100GCP.jpg
Los cablecillos tinenen que ir conectados a las patillas de la SPI flash.
http://www.adsltodo.com/wp-content/uploads/2011/05/EN25F40-100GCP.jpg
yo tengo una FLYTOUCH 3 ladrillo tambien, querria recuperarla siguiendo estos pasos tambien ya que no me deja instalar nada desde micro sd ni conectarla al pc. pero la duda que tengo es si el archivo 4Mb_spi_flash tambien me valdria a mi o es otro distinto, aqui tambien an usado el mismo archivo http://translate.google.es/translate?hl=es&langpair=en|es&u=http://write-code.blogspot.com/2011/03/unbricking-gomefake-flytouch-android.html
gracias de antemano
Correcto,, parece ser que es el mismo archivo,,, pues de perdidos al rio… intentalo pues no pierdes nada…
y ahora jejeje cual sera http://i.imgur.com/pISM1.jpg
http://i.imgur.com/0Vtc6.jpg
yo diria que es el de la izquierda…
yo tambien habia pensado en ese porque tiene 4 patitas en cada lado igual que el de la Eken Eken M003 pero es que hay dos con 4 patitas a cada lado, uno en la esquina superior izquiera y otro 4 centímetros mas abajo y un poco a la derecha pero creo que ambos son de sonido, porque siguiendo las pistas de la placa desde los altavoces pasan por esos dos chips. otra cosa que no me queda del todo claro es que la Eken M003 usa android 1.5 y la flytouch 3 android 2.2, no se si valdria el mismo archivo 4Mb_spi_flash siendo versiones de android tan distintas, tal vez ese archivo no logre arrancar android 2.2.
muchas gracias antonio3407, por responder haber si logro reparar la FLYTOUCH 3 y servirle de gia a tanta gente que tiene su flytouch como la mia
Bueno,, el tema es que de señales de vida… luego ya le metes la version de android que corresponda…
Esto es una coña?. Donde se conecta en la tablet….y de donde salen los cables del curcuito a la tablet….
Esto parece de risa. No sabe donde ni cuel es el chip de la memomoria solo teoria.
Salu2
hace 5 dias que la flytouch 3 murió, hace dos dias que localice el chip en concreto, es el (MX29LV800CBTI-70G)y se donde esta concretamente. estoy intentando encontrar ya un adaptador echo para ese chip, porque tiene 48 patitas y es muy complicado hacerlo, quien me lo suelde y desuelde ya se quien, si fueran 8 patitas me atrevería yo pero 48 uffffff, y me falta también el archivo SPI Flash ROM de arranque, que el de la eken no me vale. la semana que viene me voy de vacaciones, espero que para la otra ya la tenga funcionando.
asi van las cosas
ok,, esperamos que nos comentes los resultados… un saludo.
chicos no consigo localizar el flash ,,,creo que por intuicion es que esta cerca del micro,,
El probelma es que parece que en cada modelo esta en un lugar diferente…
Saludos, podrias decir que comandos hay que introducir para configurar la memoria paso a paso. Gracias
amigo de cuanto es el capacitador 1mf cual es su voltage indiquekelo amigo
hola buenos dias condensador 1mf cual es su voltaje
